Fanuc płyty obwodowe płyty procesorowe A20B-3300-0293 A20B33000293 A2OB-33OO-O293

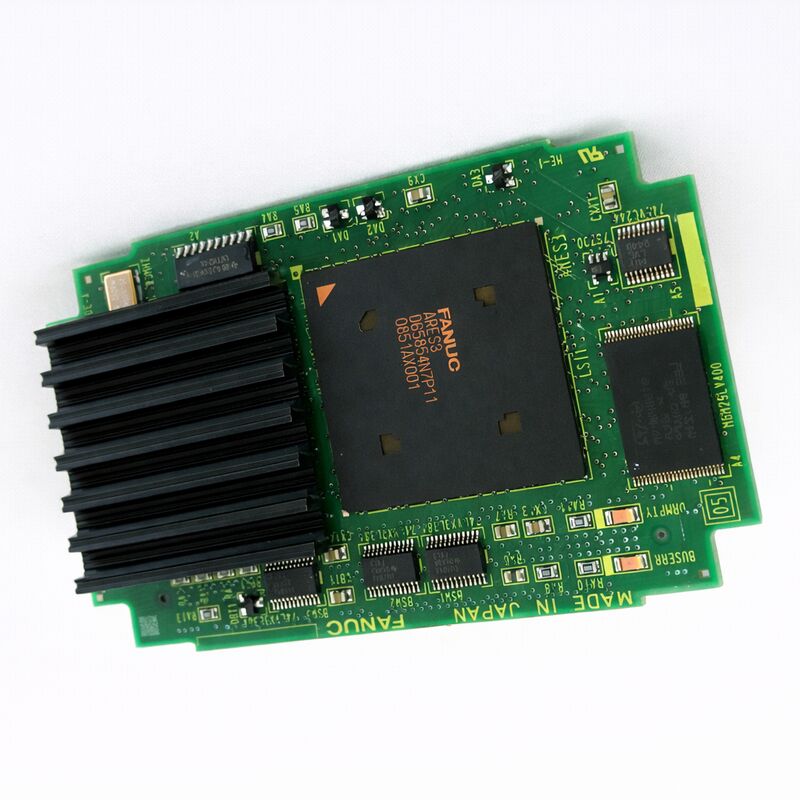

FANUC A20B-3300-0293∙ 486 Moduł procesora z 16MB DRAM-em A20B-3300 Series, i-Series CNC Card Processor dla kontrolerów 15i/16i/18i/21i, Japonia

Przegląd

W sprawieFANUC A20B-3300-0293jest modułem procesora 486 ′′ "mózg" karty plug-in dla sterowników CNC serii i firmy FANUC.ten kompaktowy moduł określa, jak szybko CNC może przetwarzać bloki programowe, jak szybko wykonane są obliczenia interpolacji i jak sprawnie system zarządza równoczesną koordynacją wieloosiową.

Architektura procesora 486DX, chociaż obecnie historyczna według standardów komputerowych, represented a capable and well-proven platform for industrial real-time control applications during the i-series CNC generation — and the machines running these controllers continue to produce precision parts daily around the world.

Rodzina modułów A20B-3300 obejmuje procesory i moduły pamięci serii i firmy FANUC,z różnymi numerami części zapewniającymi różne generacje procesorów i pojemności pamięci do obsługi różnych konfiguracji CNC.

A20B-3300-0293 jest jedną z 486 wariantów DRAM z 16MB w tej rodzinie konfiguracja, która była szeroko stosowana w serii 15i, 16i, 18i,i 21i sterowniki CNC zarówno w A (pierwsza generacja serii i) jak i B (model B) generacji sprzętu.

Maszyny wyposażone w sterowniki CNC serii i były produkowane przez końcówkę lat 90. i przez całe lata 2000.i setki innych..

Całkowita zainstalowana baza jest ogromna, a wiele z tych maszyn nadal jest w produkcji, tworząc ciągły popyt na moduły procesora serii A20B-3300 w erze elektroniki.

Główne specyfikacje

Procesor 486 w architekturze CNC i-Series

Architektura procesora Intel 486DX w A20B-3300-0293 może wydawać się anachroniczna w 2025 roku, ale pozostaje prawidłowym i niezastąpionym procesorem do jego zastosowania.

Oprogramowanie CNC serii i firmy FANUC zostało opracowane specjalnie dla tej architektury procesorów. Oprogramowanie systemowe, algorytmy interpolacji, protokoły servo komunikacji (w tym FSSB),i silnik PMC wszystkie uruchomione na tym sprzęcie i nie zostały zaprojektowane do, ani przenoszone na jakąkolwiek inną architekturę procesora.

Nie istnieje droga do szybszego nowoczesnego procesora, A20B-3300-0293 (lub bezpośrednio kompatybilny wariant) jest tym, czego potrzebuje kontroler.

Architektura 486DX zapewniała możliwości, które były ważne dla aplikacji CNC w swojej erze: jednostka z płynnym kropką (FPU) zintegrowana na układzie,umożliwiający obliczenia interpolacji trigonometrycznej bez kosztów operacyjnych zewnętrznego koprocesora matematycznego; wydajność całkowitej liczby wystarczająca do wykonywania skanowania logicznego drabiny PMC z prędkościami wymaganymi do czujnego sterowania maszyną;charakterystyki przycisku pamięci i pamięci zgodne z wzorcami dostępu do danych w czasie rzeczywistym operacji CNC.

16 MB DRAM na moduł jest pamięcią roboczą dla wszystkich aktywnych obliczeń CNC.

Wykonywanie programów, odzyskiwanie parametrów, buforowanie poleceń ruchu i tabele danych PMC opierają się na tej pamięci.

Ponieważ FANUC rozszerzył zestaw funkcji serii i poprzez kolejne wersje oprogramowania,Wymagania dotyczące pamięci wzrosły, konfiguracja 16MB obsługuje pełny zestaw funkcji serii i w swojej generacji., podczas gdy wcześniejsze konfiguracje z mniejszą pamięcią DRAM ograniczały, które opcje mogą być aktywne jednocześnie.

Moduł CPU vs. Moduł pamięci

A common source of confusion when maintaining i-series CNC controllers is the distinction within the A20B-3300 family between CPU modules (which contain a processor) and memory-only modules (which contain only DRAM or SRAM). A20B-3300-0293 to moduł CPU, który zawiera zarówno procesor 486DX, jak i 16MB DRAM na tej samej karcie fizycznej.

To odróżnia go od płyt takich jak A20B-3300-0310 (który jest modułem DRAM, który instaluje się obok karty CPU na płycie sub-CPU).

Gdy diagnozujemy awarię uruchomienia w sterowniku serii I,wiedząc, czy sterownik używa modułu CPU (jak -0293) lub oddzielnego konfiguracji modułu CPU i pamięci określa, która płyta ma być pierwsza.

Kontroler, który nie uruchamia się i wyświetla alarm wczesnego uruchamiania przed inicjalizacją wyświetlacza, prawdopodobnie ma usterkę modułu procesora.Kontroler, który uruchamia się częściowo, ale wyświetla alarmy związane z pamięcią, może mieć błąd modułu pamięci, a nie błąd modułu procesora.

Sekwencja uruchomienia Jak zidentyfikować awarię modułu CPU

Kontrolery FANUC serii i przechodzą przez zdefiniowaną sekwencję uruchamiania przy włączeniu.Diody diagnostyczne na głównej płycie procesora wyświetlają sekwencję kodów w miarę postępu systemu przez samo-test i inicjalizacjęZrozumienie tej sekwencji pomaga w izolowaniu awarii modułu CPU:

Po uruchomieniu zasilania, pierwsze kody są uruchamiane przez ROM rozruchowy na głównej płycie kod ten jest uruchamiany przed pełnym uruchomieniem procesora modułu CPU, sprawdzając podstawowy sprzęt.

Jeżeli sekwencja LED zatrzymuje się przy kodzie wczesnym, który normalnie rozpoczyna się w momencie inicjacji modułu CPU, moduł CPU jest podejrzany.

Gdy procesor 486 modułu procesora rozpocznie wykonywanie, kody postępują szybciej poprzez samo-test systemu.

Jeśli sekwencja kończy się kodem w połowie tego przebiegu, kod konkretny wskazuje, który podsystem nie został sprawdzony ¢ podręcznik konserwacji FANUC serii i dokumentuje znaczenie każdego kodu.

Jeżeli tablica wyświetlacza inicjalizuje się, ale wyświetla tylko ciemny ekran lub alarm systemowy na wyświetlaczu,Moduł procesora przynajmniej uruchomił i osiągnął punkt, w którym może wyprowadzać dane wyświetlania, co paradoksalnie sugeruje inne źródło usterki, jeśli podejrzany był sam moduł procesora.

Częste pytania

P1: Kontroler z serii i wyświetla "Sekuencja LED zatrzymuje się na wczesnym etapie" przy uruchomieniu i nigdy nie osiąga normalnego wyświetlacza operacyjnego.

Jeśli kod wskazuje na nieprawidłowe uruchomienie procesora, podejrzany jest A20B-3300-0293.

W ramach testu praktycznego: jeśli na tymczasowym etapie instalacji moduł CPU o znanej jakości z identycznej maszyny roboczej i sekwencja przebiega normalnie, oryginalny moduł jest potwierdzony jako wadliwy.Sprawdź również łączniki krawędzi modułu i gniazdka na głównej płytce na zanieczyszczenia lub uszkodzenia fizyczne przed wnioskiem, że sam moduł nie działa.

P2: Czy A20B-3300-0293 jest kompatybilny z zarówno serią 16i-A, jak i generacją sprzętu 16i-B?

Rodzina modułów procesora A20B-3300 obejmuje wiele generacji sprzętu serii i. Czy -0293 jest kompatybilny zarówno z 16i-A, jak i 16i-B zależy od konkretnej płyty głównej i wersji oprogramowania systemowego.W obrębie rodziny, różne przyrównania numerów części (takie jak -0290, -0291, -0293, -0295) mogą być związane z różnymi generacjami sprzętu lub standardami łączników płyt głównych.

Przed zamówieniem sprawdź zgodność z listą sprzętu konkretnej maszyny.

Dokumentacja elektryczna maszyny powinna zawierać dokładny numer części modułu CPU zainstalowanego w fabryce.

Pytanie 3: Po wymianie A20B-3300-0293, CNC uruchamia się, ale wykazuje wolniejsze przetwarzanie bloków niż wcześniej.

Jeśli CNC uruchamia się i działa, ale przetwarzanie bloków wydaje się powolne, moduł procesora działa, ale może mieć problem z zegarem procesora lub pamięcią podręczną. apparent slowness after CPU module replacement is caused by a different CPU module variant being installed that operates at a lower clock speed or has less DRAM — confirm the replacement module's part number exactly matches the original.

Należy również wziąć pod uwagę, że to, co po wymianie płyty wydaje się "wolniejszym procesem", może być w rzeczywistości systemem wykonującym operacje weryfikacji danych lub ponownej kalibracji podczas pierwszych cykli działania.

P4: Czy 16 MB DRAM na A20B-3300-0293 można rozszerzyć lub ulepszyć poprzez dodanie oddzielnego modułu pamięci?

DRAM na A20B-3300-0293 jest zintegrowany z samym modułem procesora i nie może być rozbudowywany niezależnie.

Jeśli system wymaga więcej pamięci roboczej, the option is to install a higher-capacity CPU module (one with 32MB or more DRAM if available for the specific CNC platform) or to install an additional DRAM module on the sub-CPU board alongside the CPU module, zgodnie ze szczegółowymi zasadami konfiguracji opublikowanymi w podręczniku FANUC dotyczącym podłączenia sprzętu do serii CNC.

P5: Jak należy przechowywać A20B-3300-0293 w przypadku przechowywania go jako części zamiennej?

Przechowywać w oryginalnym opakowaniu antystatycznym lub w równoważnym antystatycznym worku zabezpieczonym przed ESD, z dala od wilgotności, ekstremalnych temperatur i bezpośredniego światła słonecznego.

Moduł zawiera procesor CMOS i układy dramowe DRAM, które są wrażliwe na rozładowanie elektrostatyczne. Nawet krótkie przechowywanie na powierzchniach antystatycznych powoduje nagromadzenie ładunku, który może powodować uszkodzenia ukryte.Idealne warunki przechowywania: zamknięty worek antystatyczny, suche środowisko w temperaturze 10°C do 25°C, z dala od źródeł pola magnetycznego (silników, transformatorów) i nie układany z innymi gołymi PCB bez separacji pianki między płytami.
