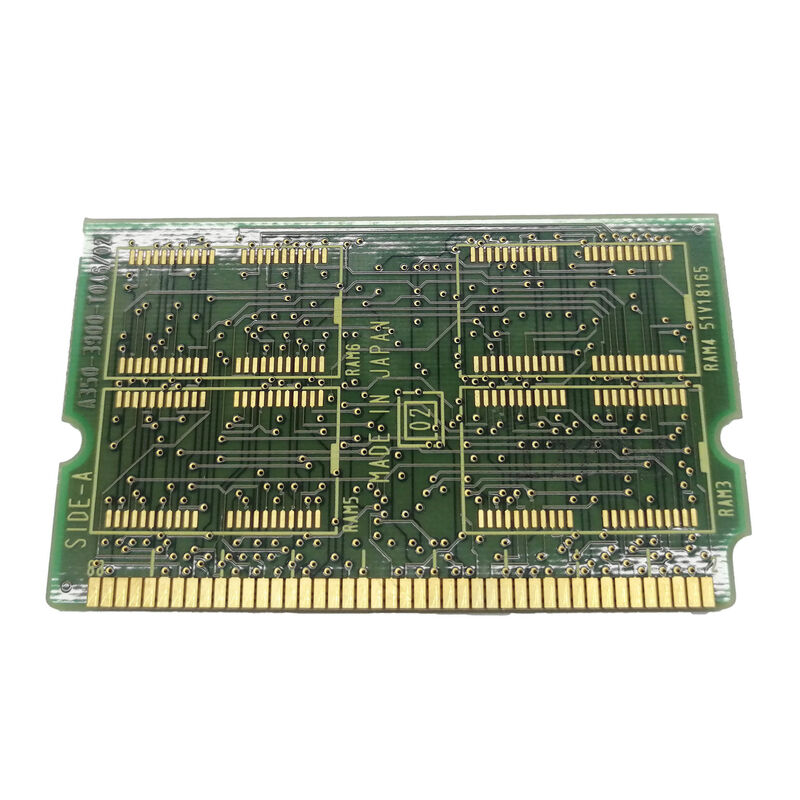

Moduł pamięci Fanuc A20B-3900-0073 A2OB-39OO-OO73 A20B39000073

A20B-3900-0073 | Moduł FANUC 6MB Flash ROM (FROM) — pamięć DIMM / 16i / 18i / 21i / Power Mate i / przechowywanie oprogramowania systemu CNC

OD — co to jest i dlaczego jest to ważne

W systemie CNC FANUC serii i jednostka sterująca zawiera stos modułów pamięci na głównej głównej płytce drukowanej. Każdy moduł ma określony typ i rolę:

OD (pamięć Flash tylko do odczytu):Przechowuje oprogramowanie systemowe CNC — kompletny program operacyjny zapewniający działanie CNC. Obejmuje to interpreter kodu G, oprogramowanie interpolacyjne, algorytmy sterowania serwomechanizmem, moduł wykonawczy PMC (drabiny), sterownik wyświetlacza i całe oprogramowanie opcjonalne. W przeciwieństwie do zwykłej pamięci RAM, pamięć Flash ROM zachowuje swoją zawartość po wyłączeniu zasilania bez baterii. Można go usunąć i przeprogramować, ale podczas normalnej pracy CNC jest on tylko do odczytu.

SRAM:Przechowuje dane specyficzne dla maszyny — parametry, przesunięcia narzędzi, współrzędne robocze, programy części, dane PMC. Zasilanie bateryjne, aby zachować zawartość podczas cykli zasilania.

NAPARSTEK:Pamięć robocza procesora — wypełniana przy uruchomieniu z modułów FROM, kasowana po wyłączeniu zasilania.

A20B-3900-0073 to moduł FROM — pamięć flash o pojemności 6 MB, w której przechowywane jest całe oprogramowanie CNC potrzebne do działania systemu.

Kluczowe dane techniczne

6 MB — tam, gdzie mieści się w zakresie modułów FROM

Seria A20B-3900 obejmuje moduły OD o różnych pojemnościach dla platformy CNC serii i:

• A20B-3900-0071:2MB OD — pojemność podstawowa
• A20B-3900-0073:6MB OD — zwiększona pojemność
• A20B-3900-0074:4MB OD — pojemność pośrednia
• A20B-3300-0022:Większa pojemność modułów FROM dla platform serii i

Pojemność 6 MB mieści większe obrazy oprogramowania CNC — pełne uzupełnienie oprogramowania opcjonalnego dla systemów z zaawansowanymi możliwościami (pakiety wielu opcji, rozszerzona funkcjonalność PMC, opcje graficzne). Maszyny posiadające jedynie standardowe funkcje mogą działać na module 2MB lub 4MB; maszyny z wieloma opcjami oprogramowania wymagają 6 MB do przechowywania pełnego obrazu oprogramowania.

Scenariusze zastosowań

Ponowne załadowanie oprogramowania CNC po utracie danych:CNC 16i rozwija się w wyniku uszkodzenia — albo w wyniku nieudanej procedury aktualizacji, albo degradacji ogniw flash po wielu latach. Moduł A20B-3900-0073 zostaje zastąpiony nowym modułem, a z oryginalnego nośnika instalacyjnego zostaje załadowana prawidłowa wersja oprogramowania CNC. System CNC wznawia działanie z przywróconym oprogramowaniem.

Zwiększenie pojemności:System CNC 21i obsługujący moduł 2MB FROM wymaga opcji oprogramowania przekraczającej pojemność modułu 2MB. Zamiennik A20B-3900-0073 6MB zapewnia pamięć potrzebną dla rozszerzonego obrazu oprogramowania.

Często zadawane pytania

P1: Czy A20B-3900-0073 jest dostarczany z fabrycznie zainstalowanym oprogramowaniem CNC, czy też oprogramowanie należy wgrać po zamontowaniu?

Po zamontowaniu oprogramowanie CNC należy załadować z oryginalnego nośnika instalacyjnego lub pliku kopii zapasowej FANUC. Jeżeli plik z prawidłową wersją oprogramowania nie jest dostępny, należy skontaktować się z producentem obrabiarki lub firmą FANUC w celu uzyskania odpowiedniego oprogramowania.

P2: Jaką wersję oprogramowania CNC należy załadować do zamiennego A20B-3900-0073?

Prawidłowa wersja oprogramowania zależy od konkretnego systemu CNC i jego konfiguracji. Wersja zainstalowanego oprogramowania jest widoczna na ekranie systemu CNC przed wymianą FROM. Zanotuj tę wersję przed usunięciem. Serwis FANUC lub producent obrabiarek może dostarczyć odpowiedni plik oprogramowania dla określonego typu systemu.

P3: Czy 6MB A20B-3900-0073 może zastąpić 4MB A20B-3900-0074 w systemie, który normalnie wykorzystuje 4MB?

Generalnie tak – moduł FROM o większej pojemności może zastąpić moduł o mniejszej pojemności w tym samym gnieździe, jeśli interfejs modułu jest kompatybilny. System CNC wykorzystuje tylko tyle FROM, ile zajmuje obraz oprogramowania. Jednakże przed wymianą wydajności należy potwierdzić zgodność z dokumentacją konserwacyjną FANUC dla konkretnego typu CNC.

P4: Co powoduje awarię modułu FROM w systemach CNC FANUC?

Komórki Flash ROM mają skończoną trwałość zapisu — każdą komórkę można zapisać ograniczoną liczbę razy. W przypadku modułów FROM przechowujących statyczne oprogramowanie CNC (rzadko aktualizowane) liczba zapisów jest niska, a żywotność jest typowa. Skoki napięcia lub nieprawidłowe procedury aktualizacji mogą uszkodzić dane OD bez osiągnięcia limitu wytrzymałości zapisu komórki. Uszkodzenia fizyczne (korozja złącza, naprężenia mechaniczne spowodowane wielokrotnym podłączaniem) mogą również powodować awarię.

P5: Czy model A20B-3900-0073 jest przeznaczony wyłącznie dla CNC i-generacji, czy też działa ze starszym sprzętem serii 0 lub 16?

A20B-3900-0073 został potwierdzony dla CNC i-generacji (16i, 18i, 21i, Power Mate i). Wcześniejsze generacje FANUC (seria 0-C, seria 16/18, model B itp.) wykorzystują różne formaty modułów pamięci — moduły FROM serii A20B-2902-0xxx i inne starsze typy modułów. Format DIMM A20B-3900-0073 jest specyficzny dla platformy i-generacji.
