Płyty sterujące Fanuc A20B-8100-0462 A20B81000462 A2OB-81OO-O462

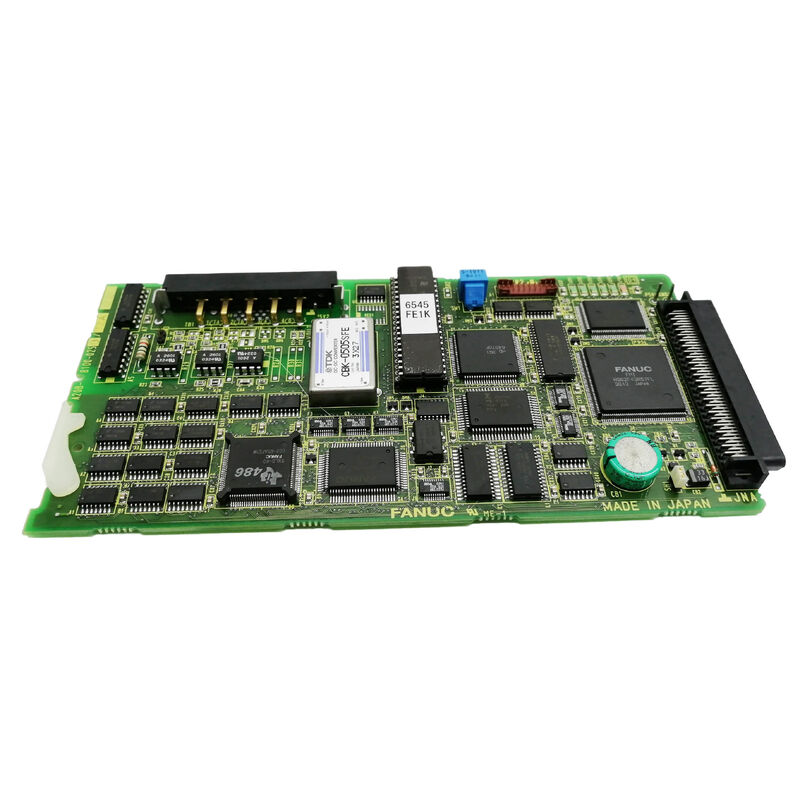

FANUC A20B-8100-0462 | Główna płyta CPU, 210i-A — Montowana na LCD, Pochodzenie Japonia, Wycofana z produkcji

Numer części: A20B-8100-0462

Producent: FANUC Corporation (Japonia)

Typ produktu: Główna płyta CPU (płyta główna montowana na LCD)

Kompatybilny system: FANUC Series 210i-A CNC

Status: Wycofany przez producenta

Przegląd

A20B-8100-0462 to główna płyta CPU montowana na LCD dla systemów CNC FANUC Series 210i-A. W serii A20B-8100 główna płyta CPU jest rdzeniem obliczeniowym sterownika.

Zawiera procesor centralny, zarządza komunikacją między wszystkimi podsystemami i integruje interfejs do panelu LCD bezpośrednio na płycie — zintegrowana konstrukcja, która zmniejsza złożoność okablowania i umieszcza moc obliczeniową CNC oraz interfejs wyświetlacza na jednym zespole.

FANUC 210i-A należy do wysokowydajnej części rodziny sterowników CNC serii i. Powiązana z linią 160i/180i, oznaczenie 210i obejmuje sterowniki przeznaczone do wymagających zastosowań wieloosiowych.

Otwarta architektura CNC na tych platformach integruje standardowe przetwarzanie PC z możliwościami sterowania ruchem FANUC, umożliwiając złożone interfejsy operatora, łączność sieciową i rozszerzone funkcje zarządzania danymi, a także precyzyjne sterowanie osiami i wrzecionem.

A20B-8100-0462 została wycofana z produkcji. Nie jest już produkowana przez FANUC.

Maszyny działające na sterownikach Series 210i-A, które potrzebują tej płyty, muszą pozyskać ją z zapasów magazynowych lub odnowionych.

Maszyny te nadal działają w środowiskach produkcyjnych na całym świecie — popyt na tę płytę jest napędzany przez działający sprzęt, a nie przez zainteresowanie historyczne.

Kluczowe specyfikacje

Architektura montowana na LCD

A20B-8100-0462 nie jest płytą montowaną w szafie w tradycyjnym znaczeniu CNC. Montuje się ją w jednostce LCD/MDI — zespole panelu operatora.

Umieszcza to główną jednostkę CPU CNC bezpośrednio za ekranem wyświetlacza.

Sprzęt przetwarzający i interfejs operatora stanowią jeden zintegrowany moduł. Przebieg kabli między panelem operatora a oddzielną szafą CNC jest znacznie zredukowany.

Architektura ta była kierunkiem projektowym, który FANUC realizował w całej generacji serii i. Integracja głównej jednostki CPU z zespołem LCD sprawia, że sterownik jest bardziej kompaktowy i upraszcza instalację w szafach obrabiarki.

Oznacza to również, że wymiana głównej płyty CPU wymaga pracy wewnątrz jednostki LCD, a nie w oddzielnej szafie elektronicznej.

Gdy A20B-8100-0462 ulegnie awarii, zespół LCD/MDI przestaje funkcjonować jako kompletna jednostka.

Wyświetlacz może zgasnąć, sterownik CNC może się nie uruchomić, lub poszczególne funkcje mogą stać się niedostępne w zależności od charakteru usterki. We wszystkich przypadkach ścieżka naprawy obejmuje tę płytę.

Platforma Series 210i-A

210i-A to wydajna platforma CNC zbudowana z myślą o konfiguracjach z dużą liczbą osi i dużą liczbą opcji.

Funkcje Open CNC w tej generacji pozwalają na uruchamianie oprogramowania opartego na systemie Windows obok jądra sterowania ruchem FANUC — HMI operatora, systemy DNC i niestandardowe aplikacje producentów maszyn współdzielą ten sam sprzęt co rdzeń CNC.

Główna płyta CPU przenosi ten dwuśrodowiskowy ciężar przetwarzania.

Musi ona bezkompromisowo obsługiwać zadania czasu rzeczywistego CNC — pętle pozycji serwo, interpolację, wykonanie PMC — jednocześnie obsługując funkcje po stronie PC.

A20B-8100-0462 została zaprojektowana właśnie dla tego środowiska.

Wymiana tej płyty wymaga przywrócenia środowiska oprogramowania CNC.

Zawartość modułu FROM, parametry CNC i konfiguracja oprogramowania po stronie PC wymagają uwagi po instalacji. Moduł FROM, który jest podłączany do płyty głównej, jest osobnym komponentem — przed włączeniem zasilania po wymianie płyty należy sprawdzić, czy jego zawartość jest aktualna i kompatybilna.

Pozyskiwanie i stan

Ponieważ ta płyta została wycofana z produkcji, dostępna podaż jest ograniczona i maleje z czasem. Płyty w dobrym stanie, z udokumentowaną historią napraw lub zweryfikowanym statusem testowym, są warte priorytetowego traktowania nad jednostkami o nieznanym stanie oferowanymi bez żadnych informacji serwisowych.

Seria A20B-8100 była używana w wielu generacjach sterowników CNC FANUC z różnymi numerami sufiksów dla różnych modeli.

Nie należy zastępować płyty z innego modelu — nawet takiej, która wygląda identycznie — bez potwierdzenia kompatybilności.

210i-A ma specyficzne wymagania sprzętowe, które niekoniecznie są spełnione przez płyty z rodzin 160i-A lub 180i-A, pomimo bliskiego pokrewieństwa tych rodzin.

FAQ

P1: Sterownik CNC 210i-A nie uruchamia się. LCD jest całkowicie ciemny. Czy A20B-8100-0462 jest prawdopodobnie wadliwa?

Całkowicie ciemny wyświetlacz LCD po włączeniu zasilania może wskazywać na awarię głównej płyty CPU, awarię podświetlenia lub falownika LCD, lub awarię zasilacza znajdującego się przed płytą.

Najpierw sprawdź diodę LED zasilania panelu operatora.

Jeśli zasilanie dociera do panelu, ale LCD pozostaje ciemny, a sterownik CNC się nie uruchamia, główna płyta CPU staje się głównym podejrzanym.

Płyta z widocznymi śladami przypalenia lub uszkodzeniem komponentów potwierdza diagnozę.

P2: Po wymianie A20B-8100-0462, jaka jest prawidłowa sekwencja uruchamiania?

Uruchom sterownik w ekranie BOOT (przytrzymaj odpowiednie klawisze podczas włączania zasilania — procedura jest specyficzna dla modelu). Sprawdź, czy moduł FROM jest prawidłowo zainstalowany i czytelny. Załaduj lub potwierdź oprogramowanie systemowe. Wyjdź z BOOT, a następnie przywróć parametry i programy CNC.

Jeśli skonfigurowano funkcje PC Open CNC, sprawdź te ustawienia oddzielnie. Uruchom osie w trybie JOG, aby potwierdzić reakcję serwo przed powrotem maszyny do pracy automatycznej.

P3: Moduł FROM wydaje się być nienaruszony. Czy zawartość FROM przetrwa wymianę głównej płyty CPU?

Tak. Moduł FROM jest osobnym fizycznym komponentem, który jest podłączany do płyty głównej. Zachowuje swoją zawartość niezależnie od stanu głównej płyty CPU.

Jeśli moduł FROM jest nienaruszony, a jego zawartość jest nieuszkodzona, oprogramowanie, które zawiera, ładuje się normalnie po wymianie płyty.

Po zainstalowaniu nowej płyty głównej dokładnie sprawdź osadzenie modułu FROM — słaby kontakt powoduje błędy odczytu, które mogą wyglądać jak uszkodzenie.

P4: Czy A20B-8100-0462 to ta sama płyta co te używane w systemach FANUC 160i-A lub 180i-A?

Nie. 210i-A używa specyficznej głównej płyty CPU. Powiązane modele serii i współdzielą tę samą rodzinę płyt A20B-8100, ale używają różnych numerów sufiksów.

160i-A, 180i-A i 210i-A mają odrębne wymagania sprzętowe, pomimo podobieństw architektonicznych. Instaluj tylko prawidłowy numer części dla systemu 210i-A.

P5: Czy A20B-8100-0462 można naprawić zamiast wymieniać?

Naprawa na poziomie komponentów jest w wielu przypadkach wykonalna. Typowe usterki obejmują awarie kondensatorów elektrolitycznych (szczególnie częste w płytach, które były w użyciu przez wiele lat), uszkodzone obwody baterii i uszkodzoną pamięć firmware.

Płyty z uszkodzeniami fizycznymi spowodowanymi przepięciami lub łukami elektrycznymi mogą nie nadawać się do naprawy.

Wykwalifikowane centrum serwisowe z doświadczeniem w serii i FANUC może ocenić możliwość naprawy po inspekcji.
