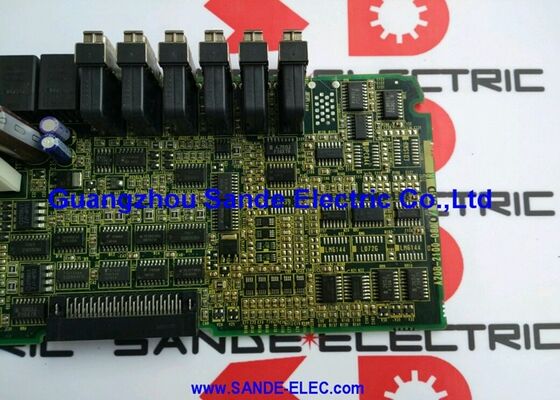

Fanuc główna płyta A16B-2202-0860 A16B22020860 A16B-22O2-O86O Wiele stcok najlepsza cena!!

A16B-2202-0860 | 4-osiowa płyta główna procesora FANUC serii 18-B — F18M / F18T / możliwość pracy 4-osiowej / Centrum obróbcze i tokarskie

Seria 18-B — Platforma CNC typu B

Seria 18 firmy FANUC w latach jej produkcji zajmowała środkowy poziom asortymentu CNC firmy FANUC — pod względem wydajności przewyższała serię 0, ale znajdowała się poniżej najwyższej klasy serii 15 i 16. Model „B” był drugą generacją sprzętu z serii 18, z udoskonaloną elektroniką i zwiększoną wydajnością w porównaniu z modelem 18-A.

Dwa warianty zastosowania obrabiarki:

F18-M (centrum obróbcze):Skonfigurowane dla frezarek – centra obróbcze z osiami XYZ plus opcjonalne osie obrotowe. Seria 18-M zapewnia funkcje interpolacji, kompensację narzędzia i szybkie przewidywanie w przód potrzebne w zastosowaniach w centrach obróbczych.

F18-T (centrum tokarskie):Skonfigurowany dla tokarek — tokarek CNC i centrów tokarskich z osiami X i Z oraz opcjonalnymi osiami C i Y. Seria 18-T obejmuje funkcje specyficzne dla toczenia: sterowanie stałą prędkością powierzchniową, cykle gwintowania i cykle standardowe związane z toczeniem.

A16B-2202-0860 obsługuje zarówno F18-M, jak i F18-T, co potwierdza jego opis „F18M/TB MAIN CPU 4 AXIS”.

Kluczowe informacje o produkcie

Główna płyta procesora — serce systemu serii 18-B

Główna płyta procesora w architekturze serii 18-B jest centralnym węzłem dla wszystkich funkcji CNC:

Interpolacja programu:Główny procesor oblicza polecenia położenia dla wszystkich osi w każdym cyklu interpolacji. Każda oś serwa otrzymuje polecenie z tej płytki — błędy pozycji są obliczane i korygowane w czasie rzeczywistym.

Wykonanie PMC:Program drabinkowy PMC (programowalny sterownik maszyny) sterownika serii 18-B działa na płycie głównej procesora, skanując wejścia/wyjścia maszyny i wykonując logikę sekwencji maszynowej.

Magistrala systemowa:Karty opcjonalne, moduły pamięci, karty interfejsów serwo i karty komunikacyjne łączą się poprzez strukturę magistrali głównej płyty procesora. Główny procesor koordynuje całą komunikację między płytami.

Wyświetlacz CNC:Wyjściem wyświetlacza serii 18-B i wejściem panelu operatora zarządza się z głównej płyty procesora — naciśnięcia klawiszy z klawiatury MDI docierają do systemu CNC, a zawartość ekranu jest generowana dla wyświetlacza CNC.

Scenariusze zastosowań

Awaria procesora 4-osiowego centrum obróbkowego serii 18-M:Centrum obróbcze FANUC F18-M ze stołem obrotowym ulega całkowitej awarii CNC. Jako usterkę identyfikowany jest A16B-2202-0860. Wymiana przywraca wszystkie cztery osie obróbki i program sekwencyjny PMC.

Wymiana płyty głównej tokarki wieloosiowej serii 18-T:Centrum tokarskie CNC z osią C wymaga wymiany głównej płyty procesora. Możliwość pracy w 4 osiach A16B-2202-0860 obejmuje osie Z, X, C i Y konfiguracji centrum tokarskiego.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy główną płytą procesora serii 18-B a płytą główną serii 18i-A?

Seria 18-B (A16B-2202-0860) to płyta główna sprzed generacji i — należy do starszej architektury sprzętowej, zanim firma FANUC wprowadziła generację „i” (seria 18i). Seria 18i-A wykorzystuje zupełnie inną serię płyt głównych (platforma A20B-8100-0135 itp.) ze zaktualizowaną architekturą procesora. Płyta Series 18-B nie jest kompatybilna ze sprzętem Series 18i.

P2: Czy A16B-2202-0860 obsługuje jednoczesną interpolację 4-osiową czy tylko indeksowanie 4-osiowe?

Seria 18-B obsługuje wieloosiową interpolację jednoczesną. To, czy aktywna jest jednoczesna 4-osiowa interpolacja liniowa i kołowa, zależy od opcji oprogramowania zainstalowanego w systemie CNC. A16B-2202-0860 zapewnia wydajność sprzętową 4-osiową; Specyficzne możliwości interpolacji są włączane poprzez opcjonalne oprogramowanie FANUC.

P3: Czy wymiana A16B-2202-0860 wymaga pełnego ponownego uruchomienia CNC?

Parametry CNC (wzmocnienia osi, ograniczenia oprogramowania, ustawienia przyspieszenia) przechowywane są w modułach pamięci SRAM – a nie na płycie głównej procesora. Zastąpienie A16B-2202-0860 nienaruszonymi modułami SRAM powoduje automatyczne przeniesienie wszystkich danych specyficznych dla maszyny na nową płytę podczas rozruchu. Sprawdź, czy wszystkie cztery osie reagują prawidłowo i przetestuj sekwencję PMC przed powrotem do pełnej produkcji.

P4: Jakie moduły pamięci są dołączone do A16B-2202-0860 w sterowaniu serii 18-B?

Sterowanie serii 18-B wykorzystuje moduły FROM (dla oprogramowania systemowego) i moduły SRAM (dla parametrów i programów) — są to oddzielne karty wtykowe od głównej płyty procesora.
