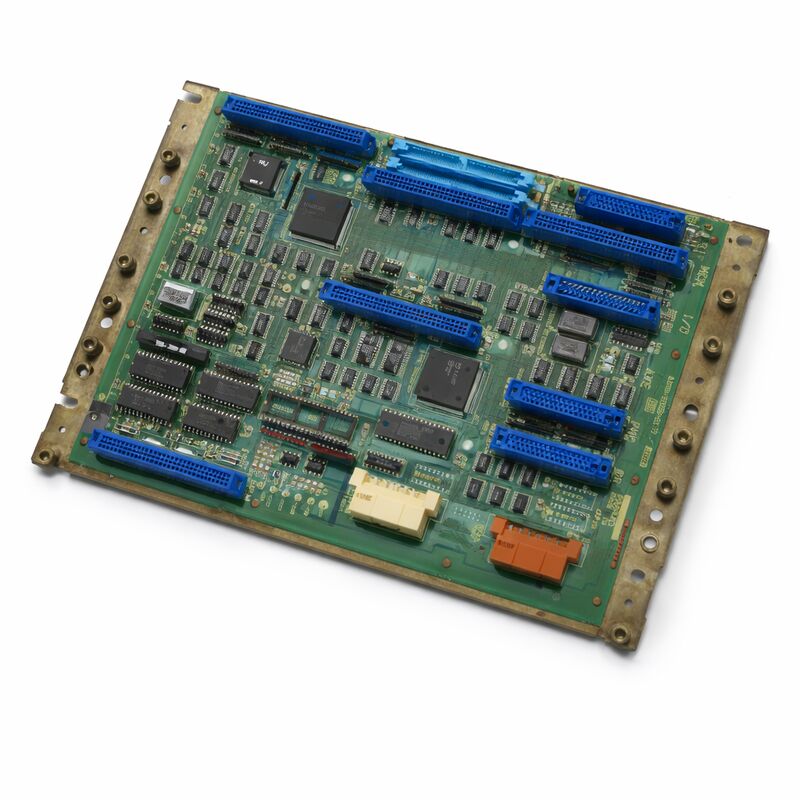

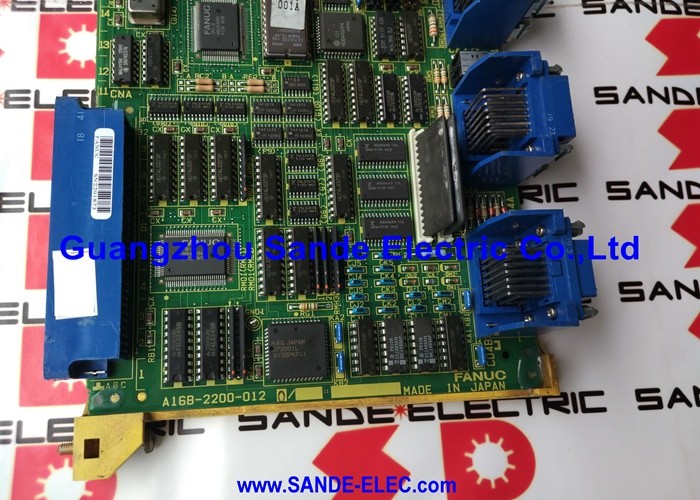

Fanuc A02B-0098-B541 Główna tablica sterowania A02B0098B541 AO2B-OO98-B541

FANUC A02B-0098-B541 | Sterownik CNC serii 0-C — Pochodzenie Japonia, Wycofany z produkcji

Numer części: A02B-0098-B541

Producent: FANUC Corporation (Japonia)

Typ produktu: Sterownik CNC (płyta bazowa / zespół jednostki podstawowej)

Seria: FANUC Seria 0-C

Status: Wycofany przez producenta

Przegląd

A02B-0098-B541 to jednostka sterująca z generacji sterowników CNC FANUC Serii 0-C — kompletny zespół na poziomie obudowy, który stanowi podstawę konstrukcyjną i elektryczną systemu sterowania Serii 0-C.

W modułowej architekturze sterowników CNC firmy FANUC, rodzina A02B-0098 zapewnia płytę bazową i konstrukcję montażową, na której montowana jest płyta główna PCB i wszystkie płyty peryferyjne.

Sufiks -B541 identyfikuje konkretny wariant w ramach tej rodziny.

Prefiks A02B w systemie numeracji FANUC oznacza kompletne systemy sterowania CNC i ich powiązane zespoły — w odróżnieniu od pojedynczych płytek PCB (A16B, A20B) lub silników i napędów. Seria A02B-0098 obejmuje rodzinę sterowników Serii 0-C, która zawiera 0-MC, 0-TC, 0-MF, 0-TTC i powiązane podserie.

Były to szeroko stosowane sterowniki CNC w centrach obróbczych, tokarkach i centrach toczenia produkowanych pod koniec lat 80. i w latach 90.

Produkt ten został wycofany z produkcji. Firma FANUC już go nie produkuje.

Maszyny, które obsługuje, są nadal produkowane w warsztatach na całym świecie — zapotrzebowanie na tę jednostkę wynika z utrzymania tych maszyn, a nie z nowych instalacji.

Kluczowe specyfikacje

Architektura Serii 0-C

Seria 0-C była średniej klasy sterownikiem CNC firmy FANUC przez kilka lat intensywnej produkcji obrabiarek. Równoważyła możliwości i koszty dla zastosowań dwu- do czteroosiowych. Centra obróbcze i centra toczenia wykorzystujące sterowniki Serii 0-C były produkowane w dużych ilościach, a znacząca część tej zainstalowanej bazy nadal działa w produkcji dzisiaj.

System sterowania jest modułowy. A02B-0098-B541 stanowi obudowę — płytę bazową i ramę obudowy, która wszystko spaja.

Płyta główna PCB jest montowana na tej obudowie i zawiera procesor centralny CNC, interfejs serwo i podstawową logikę sterowania. Do płyty głównej PCB dodatkowe karty peryferyjne dodają pamięć, wejścia/wyjścia, sterowanie wrzecionem i możliwości rozszerzenia osi.

Ten modułowy projekt był praktyczny zarówno dla produkcji, jak i konserwacji.

Ta sama płyta bazowa mieści różne konfiguracje PCB dla różnych typów maszyn. Sufiks B541 identyfikuje konkretny wariant obudowy — różne warianty mieszczą różne układy PCB, konfiguracje złączy lub wymagania aplikacyjne.

Sterownik vs. pojedyncze PCB

Rozróżnienie między sterownikiem A02B-0098-B541 a pojedynczymi PCB A16B lub A20B jest ważne przy pozyskiwaniu części.

Jednostka A02B to zespół obudowy i konstrukcji — może zawierać lub nie zawierać PCB w zależności od sposobu dostarczenia. Przy pozyskiwaniu kompletnego sterownika należy sprawdzić, jakie PCB są w zestawie. Przy pozyskiwaniu pojedynczych płytek wymagany jest osobny numer części A16B lub A20B.

Wiele sytuacji serwisowych wymaga wymiany pojedynczej płytki zamiast wymiany całej jednostki.

Uszkodzona płyta główna PCB, płyta pamięci lub płyta wejścia/wyjścia może zostać wymieniona indywidualnie bez wymiany obudowy A02B.

Pełna jednostka A02B-0098-B541 jest istotna, gdy sama obudowa jest uszkodzona mechanicznie, gdy potrzebny jest kompletny zapasowy system lub gdy kompletny zespół jest najbardziej ekonomiczną ścieżką dla danego projektu renowacji.

Wsparcie dla starszej platformy

Maszyny Serii 0-C pozostają produktywne w wielu warsztatach. Komponenty mechaniczne — wrzeciona, śruby kulowe, prowadnice — często mają pozostały okres eksploatacji znacznie przekraczający to, do czego zaprojektowano elektroniczny system sterowania.

Utrzymanie sterownika w działaniu jest drogą do wydobycia tej pozostałej wartości mechanicznej.

Firma FANUC wycofała ten produkt, ponieważ generacja Serii 0-C została zastąpiona. Obecnie nie ma produkcji.

Dostępna podaż jest ograniczona i zmniejsza się za każdym razem, gdy jednostka jest zużywana w naprawie.

Wczesne pozyskiwanie części — zanim awaria wymusi pilne poszukiwania — daje najwięcej opcji przy najbardziej rozsądnych kosztach.

Często zadawane pytania

P1: Maszyna Serii 0-C włącza się, ale sterownik CNC natychmiast wyświetla alarm systemowy. Czy obudowa A02B-0098-B541 jest prawdopodobnie wadliwa?

Sama obudowa jest w dużej mierze pasywnym elementem konstrukcyjnym — zapewnia połączenia płyty bazowej i strukturę montażową, ale nie zawiera aktywnej elektroniki w taki sposób, jak płyta główna PCB.

Alarm systemowy przy uruchomieniu jest częściej błędem na poziomie PCB niż błędem obudowy.

Obudowę należy podejrzewać w przypadku problemów z uszkodzeniami fizycznymi — uszkodzone złącza płyty bazowej, pęknięte punkty montażowe PCB lub ślady zanieczyszczenia lub korozji, które wpłynęły na połączenia płyty bazowej.

P2: Parametry zostały utracone po przerwaniu zasilania. Maszyna nie wznawia normalnego działania. Jaka jest prawdopodobna przyczyna i dalsze kroki?

Parametry w sterownikach Serii 0-C są przechowywane w pamięci SRAM podtrzymywanej bateryjnie na płycie pamięci PCB.

Przerwanie zasilania, które występuje przy niskim lub rozładowanym akumulatorze podtrzymującym, może spowodować utratę danych SRAM.

Bateria jest zazwyczaj ogniwem litowym 3V na płycie pamięci. Wymień baterię, przywróć parametry z kopii zapasowej i w razie potrzeby przeładuj drabinkę PMC.

Jeśli nie ma kopii zapasowej, parametry muszą zostać wprowadzone ręcznie z dokumentacji konfiguracji maszyny.

P3: Czy A02B-0098-B541 jest kompatybilny ze wszystkimi wariantami PCB Serii 0-C?

Kompatybilność zależy od konkretnej generacji i rewizji PCB. Rodzina A02B-0098 obejmuje wiele wariantów obudów, a sufiks -B541 identyfikuje konkretny. Nie wszystkie PCB Serii 0-C pasują do wszystkich wariantów obudów.

Przy pozyskiwaniu PCB do zainstalowania w tej obudowie, należy sprawdzić kompatybilność z oryginalną dokumentacją elektryczną maszyny lub skonsultować się ze specjalistą zaznajomionym ze sprzętem Serii 0-C.

P4: Dokumentacja producenta maszyny pokazuje inny sufiks B dla tego samego modelu maszyny. Czy są one wymienne?

Różne sufiksy B w rodzinie A02B-0098 wskazują na różne warianty obudów, które mogą mieć różne konfiguracje wewnętrzne, układy złączy lub obsługę PCB. Wymienność między różnymi sufiksami B nie jest gwarantowana.

Potwierdź kompatybilność z technikiem przeszkolonym przez FANUC lub specjalistą od sprzętu Serii 0-C przed dokonaniem zamiany.

P5: Gdzie należy przechowywać usuniętą jednostkę A02B-0098-B541 jako zapasową?

Przechowywać w czystym, suchym miejscu w stabilnej temperaturze pokojowej. Umieścić w opakowaniu antystatycznym lub owinąć poszczególne PCB materiałem antystatycznym.

Wyjąć baterię podtrzymującą przed długoterminowym przechowywaniem i zanotować typ baterii do ponownej instalacji. Przechowywać z dala od bezpośredniego światła słonecznego, wilgoci i wibracji.

Pozwolić jednostce osiągnąć temperaturę pokojową po przechowywaniu przed włączeniem zasilania.
