A03B-0807-C013 Płyta we/wy Fanuc A03B0807C013 AO3B-O8O7-COI3

FANUC A03B-0807-C013

Numer części:A03B-0807-C013

Producent:FANUC Ltd. (Japonia)

Rodzaj produktu:Moduł interfejsu jednostki I/O-A

Rodzina produktów:Pozycja A03B-0807 (jednostka I/O-A)

Napięcie wejściowe:24VDC (± 10%)

Komunikacja:FANUC I/O Link

Kompatybilny z CNC:Płyty serii 0i, 16i, 18i i pokrewne

Kraj pochodzenia:Japonia

Co to łączy

A03B-0807-C013 to moduł interfejsu FANUC I/O Unit-A płyta, która łączy sterownik CNC z urządzeniami I/O w terenie za pośrednictwem szyby seryjnej FANUC I/O Link.

Jest bramą między sterownikiem maszyny a cyfrowymi sygnałami wejściowymi/wyjściowymi z podłogi maszyny: przełączniki graniczne, sygnały zmiany narzędzia, polecenia uruchamiania wrotnika, aktywacja płynu chłodniczego,zamki drzwi, i wszystko inne, co program PMC czyta i pisze.

Seria A03B-0807 stanowi pierwszą generację rodziny FANUC I/O Unit-A. Moduły te są umieszczane w podstawowych jednostkach I/O zainstalowanych w szafie elektrycznej maszyny,zapewniający interfejs komunikacyjny, na którym baza i jej podłączone moduły I/O są uzależnione w celu wymiany danych z CNC.

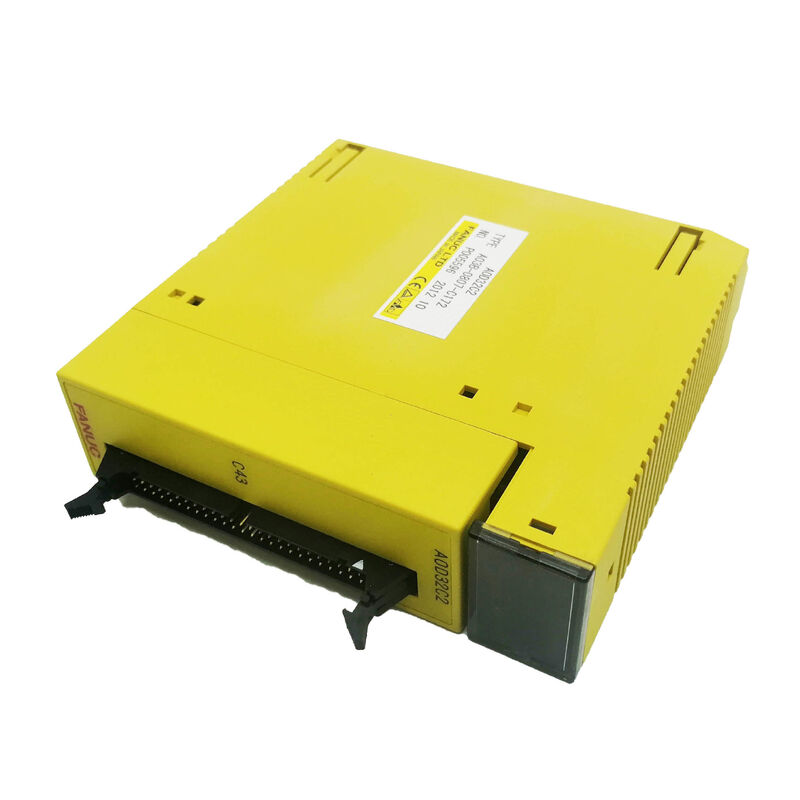

Wariant C013 to specyficzna konfiguracja modułu interfejsu w tej serii.C012) pełnią tę samą funkcję jako moduł interfejsu dla bazy A03B-0807 z różnicami w specyficznych łącznikach lub opcjach komunikacji między podwariacjami.

Podsumowanie techniczne

Częste pytania

P1: CNC wyświetla błąd komunikacji linku I/O na bazie I/O zawierającej A03B-0807-C013.

Sprawdź połączenie kabla I/O Link zarówno w porcie JD1A/JD1B CNC, jak i w konektorze modułu.Sprawdź również zasilacz 24VDC do modułu. Brak lub niskie zasilanie powoduje, że moduł przestaje komunikować się bez powstawania usterki samego modułu..

P2: Seria A03B-0807 to starsza generacja. Czy A03B-0807-C013 jest wymienny z modułami obecnej generacji?

Seria A03B-0807 jest wczesną generacją modułów I/O Unit-A. Obecne równoważne moduły należą do serii A03B-0819, która jest zgodna ze standardami UL/C-UL i obsługuje I/O Link i.Nowsze moduły są zazwyczaj zgodne z poprzednimi wersjami jako zamienniki., ale oryginalny A03B-0807-C013 nie może być bezpośrednio zamieniony na nowszy system I/O Link i-only bez weryfikacji zgodności.

P3: Ile jednostek bazowych A03B-0807 można podłączyć na każdy kanał I/O Link?

Do jednego łącza I/O można połączyć do 16 grup niewolników I/O. Do 4 jednostek bazowych można połączyć na grupę dla konfiguracji jednostek I/O-A podłączonych do CNC.Całkowita liczba punktów I/O we wszystkich niewolnikach musi pozostać w granicach maksymalnej liczby punktów I/O w połączeniu I/O.

P4: Czy po wymianie A03B-0807-C013 parametry PMC muszą zostać zmienione?

Nie. PMC zachowuje wszystkie przydziały adresów I/O na płycie sterowania CNC. Moduł zastępczy zajmuje to samo miejsce w topologii linku I/O i działa z tymi samymi adresami I/O.Nie jest wymagane przeprogramowanie PMC do wymiany podobnego na podobny.

P5: Maszyna jest nieczynna od kilku lat. Podejrzewa się, że A03B-0807-C013 powoduje usterki I/O po ponownym uruchomieniu. Co należy sprawdzić?

Długotrwałe przechowywanie może powodować korozję złącza i degradację kondensatora elektrolitycznego na płytce PCB modułu.Jeżeli awarie I/O są przerywane lub zależne od temperatury po okresie rozgrzewania, starzenie się kondensatora wewnętrznego jest prawdopodobną przyczyną wymiana płyty jest praktyczną drogą.
