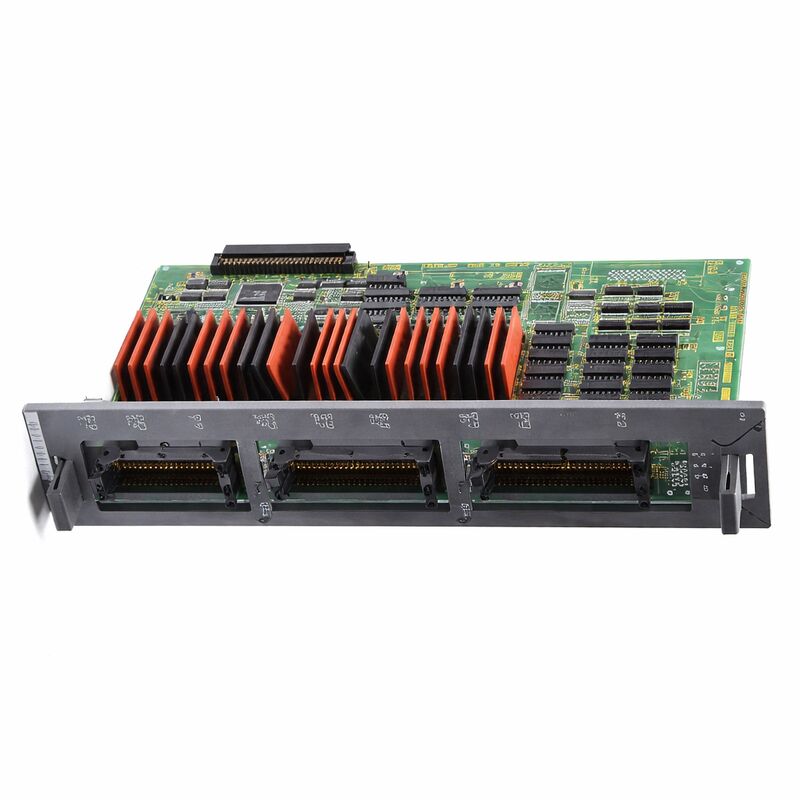

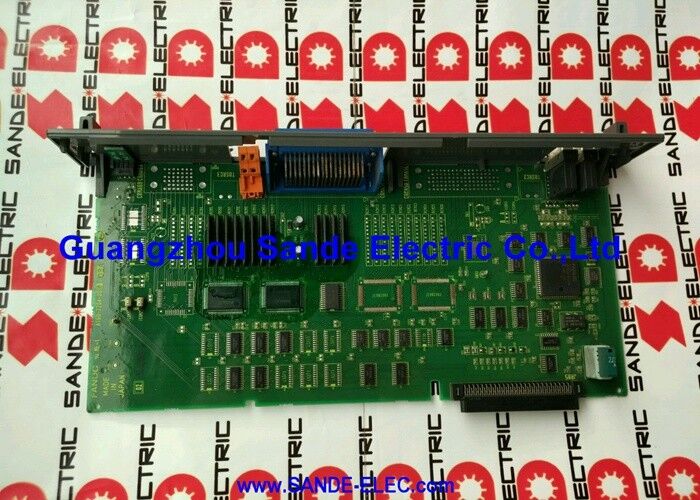

FANUC A16B-2200-0950∙ Sink Type 104/80 I/O PCB with Hi-Speed Skip Series 16-B (F16M/T), Japonia

Numer części:A16B-2200-0950

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Maszyna I/O PCB z szybkim przeskakiwaniem (typ zlewu)

Seria tablicy:A16B-2200

Konfiguracja I/O:104 wejścia cyfrowe (DI) / 80 wyjścia cyfrowe (DO)

Rodzaj wyjścia:Wynik (NPN, obniżenie prądu)

Przeskocz z prędkością:Wliczone

Kompatybilne systemyFANUC serii 16-B, F16M, F16T (F16B)

Potrzebny towarzysz:A20B-9001-0480 (sprzedawany oddzielnie)

Status:Wykluczone według producenta

Przegląd

A16B-2200-0950 to płyta I/O maszyny dla FANUC serii 16-B CNC, zapewniająca 104 wejścia cyfrowe i 80 wyjścia cyfrowych w konfiguracji typu zlewu i krytycznie,dodanie funkcji wysokiej prędkości, która odróżnia go od wariantu -0955 o zupełnie identycznej pojemności I/O.

Włączenie szybkich obwodów skipowych sprawia, że ta płyta jest wymagana do instalacji serii 16-B, gdzie sonda na maszynie, pomiar długości narzędzia,lub cykle kompensacyjne zależne od sygnału przerwania są częścią procesu obróbki.

Należy pamiętać, że A16B-2200-0950 nie zawiera dodatkowego modułu A20B-9001-0480, który jest wymagany do pełnej funkcjonalności.

Instalacje, które potrzebują deski zamiennej bez zakupu nowego modułu towarzyszącego, mogą często ponownie wykorzystać istniejący A20B-9001-0480 z naprawianej maszyny,pod warunkiem potwierdzenia funkcjonalności modułu.

Płyta obejmuje cały zakres I/O maszyny wymagany przez sterowane centrum obróbcze serii 16-B: każdy przełącznik graniczny, czujnik bliskości, potwierdzenie zamknięcia drzwi,i wyboru trybu wprowadzania poprzez 104 kanałów wejściowych.

Każde przekaźnik, magnetyczny, wskaźnik i urządzenie pomocnicze napędza przez 80 kanałów wyjściowych.

A dla maszyn wyposażonych w systemy sondy, szybkie wejścia skipowe zapewniają precyzyjne, krytyczne w czasie interfejs między sygnałem wyzwalającym sondy a mechanizmem zamykania pozycji CNC.

Główne specyfikacje

Czym jest szybki skok i dlaczego ma to znaczenie

Zwykłe wejścia PMC na dowolnej płycie FANUC I/O mają opóźnienie odpowiedzi określone przez czas cyklu skanowania I/O.PMC okresowo skanowuje swoje adresy wejściowe, sprawdzając stan każdego wejścia podczas każdego przejścia skanowania..

Istnieje opóźnienie między zmianą stanu wejścia pola a odczytem zmiany przez PMC.

Dla większości funkcji maszyny opóźnienie to nie ma znaczenia: przełącznik z zamkniętymi drzwiami, czujnik pozycji magazynu narzędziowego,lub przycisk rozpoczęcia cyklu może tolerować czas cyklu skanowania PMC bez widocznego wpływu na pracę maszyny.

Wchodzenie hi-speed skip jest architektonicznie inne.płyta natychmiast generuje przerwę sprzętową do CNC.

CNC rejestruje (zablokowuje) bieżące pozycje osi w tym momencie, zanim zmiana sygnału zostanie w pełni przetworzona przez oprogramowanie.W rezultacie jest pomiar pozycji, która odzwierciedla, gdzie osi były w momencie sygnał skip wystrzelony, a nie gdzie były kilka milisekund później, kiedy oprogramowanie po raz pierwszy odczytało dane wejściowe.

To urządzenie jest niezbędne do dokładności sondy.

Wykorzystuje się w tym celu urządzenie do przechowywania danych, które jest włączone do urządzenia do przechowywania danych.

Wprowadzenie przejścia uchwyci pozycje osi w tym momencie uruchomienia.

CNC wykorzystuje te pozycje, aby określić współrzędne punktu kontaktu sondy z wysoką precyzją.

Jeśli reakcja została opóźniona przez pełny cykl skanowania PMC, oś przemieszczałaby się podczas opóźnienia, a przechwycone współrzędne byłyby systematycznie przesunięte od prawdziwego punktu kontaktu.

Zastosowanie: cykle sond maszynowych serii 16-B (F16B)

The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.

Wiele z tych maszyn było wyposażonych w systemy pomiarowe w maszynie: montowane na wrotkach sondy dotykowe do pomiaru obrabionego przedmiotu oraz sondy ustawiania narzędzi do automatycznego pomiaru długości narzędzia.

Te systemy pomiarowe są powszechne w przemyśle lotniczym, motoryzacyjnym i aplikacjach precyzyjnych, gdzie pomiar w trakcie procesu jest częścią strategii obróbki, a nie późniejszym pomysłem.

Prędkościowe obwody pomiarowe A16B-2200-0950 umożliwiają te cykle pomiarowe.

Bez niego sonda uruchomiłaby się, ale uchwycenie pozycji byłoby niedokładne, co spowodowało, że wyniki pomiarów byłyby niewiarygodne.

W przypadku maszyn stosowanych w produkcji precyzyjnej, w których konieczne są cykle probowania, tablica zamienna musi zawierać funkcję skipowania wysokiej prędkości.

Zastąpienie A16B-2200-0950 przez -0955 (który nie ma szybkiego skipowania) wyeliminowałoby zdolność sondy, nawet jeśli inne funkcje I / O maszyny kontynuowane byłyby normalnie.

Pojemność I/O i architektura okablowania maszyny

Oprócz funkcji wysokiej prędkości, pojemność 104/80 I/O A16B-2200-0950 obsługuje pełne wymagania maszyny I/O maszyny sterowanej serii 16-B.104 wejścia pomieścić pełny czujnik maszyny i komplement przełącznika.

80 wyjściów obejmuje wszystkie sterowane uruchomienia maszyny.

Wyjście z zlewu określa konwencję okablowania. Wyjścia zlewu pociągają terminale wyjściowe do 0 V, gdy są aktywne.

Urządzenia polowe łączą się z szyny zasilania 24 V z końcem wyjścia, więc urządzenie napędza prąd, gdy wyjście jest aktywne.

Przetwarzanie urządzeń obrabialnych dla maszyn serii 16-B z kartą -0950 jest zgodne z tą konwencją w 80 kanałach wyjściowych.

Każda płyta zamienna musi być oznaczona tym samym oznaczeniem typu zlewu.

Częste pytania

P1: Cykle sond maszyny stały się niedokładne. Powtarzające się pomiary tej samej cechy wykazują nadmierne rozproszenie.Czy A16B-2200-0950 może być przyczyną?

Zwiększone rozproszenie w pomiarach sond bez usterek sprzętowych wskazuje na problem z mechanizmem wychwytu pozycji.

Wprowadzenie wysokiej prędkości przesunięcia musi uruchomić zablokowane przez sprzęt wykrycie pozycji w ciągu mikrosekund od kontaktu z sondą.

Jeśli układ wejściowy przejścia na płycie jest uszkodzony, zwiększony czas reakcji, hałas na wejściu sygnału przejścia,lub przerywane niepowodzenia w wychwytywaniu każdy cykl pomiarowy wychwytuje pozycje o różnym opóźnieniu, wytwarzając obserwowane rozpraszanie.

Zbadać czas reakcji sygnału przejścia, jeśli dostępne jest urządzenie pomiarowe, lub wymienić tablicę na potwierdzony odpowiednik funkcjonalny.

P2: Co się stanie, jeśli w maszynie, która wymaga A16B-2200-0950, zostanie zainstalowana tablica zamienna bez szybkiego skipowania (np. -0955)?

Płyty nieprzepuszczające będą obsługiwać wszystkie 104 wejścia i 80 wyjściów normalnie.Wprowadzenie wysokiej prędkości nie działa..

Każdy cykl przesunięcia lub makro pomiarowe G31, które zależą od wejścia przesunięcia o wysokiej prędkości, wyprodukuje niewiarygodne wyniki, ponieważ przechwytywanie pozycji powróci do czasowania oprogramowania z związanym z nim opóźnieniem.

W przypadku maszyn wykorzystujących cykle probowania w procesie produkcji jest to niedopuszczalna utrata funkcjonalności.

P3: Moduł towarzyszący A20B-9001-0480 nie jest już używany, ale płyta A16B-2200-0950 jest wymieniana.

Jeżeli istniejąca płyta A20B-9001-0480 jest funkcjonalna, można ją zazwyczaj ponownie wykorzystać z zamienną płytą A16B-2200-0950.

Moduł towarzyszący zapewnia funkcje obsługujące główną płytę I/O, a jeśli funkcje te działały prawidłowo przed awarią płyty, sam moduł prawdopodobnie nie jest winna.

Przed ponownym zainstalowaniem modułu z nową płytą należy sprawdzić moduł wizualnie i kontakty z jego złączami.

P4: Jak wejście wysokiej prędkości jest fizycznie połączone z systemem sondy?

Sygnał uruchomienia sondy z urządzenia z interfejsem sondy łączy się z wyznaczonymi terminalami wejściowymi skipowymi na A16B-2200-0950.

Dokładne oznaczenia końcówek opisane są w instrukcji obsługi połączeń serii 16-B.

Jednostka interfejsu sondy przekształca sygnał kontaktowy sondy (lub sygnał wyzwalający optyczny/radiowy) w sygnał poziomu logicznego zgodny z wejściem skipowym.

Prawidłowe osłonięcie i routing kabla sygnału skipowego jest ważne. Wchodzenie skipowe jest wrażliwe, a hałas sygnału może powodować przedwczesne uruchomienie.

P5: Produkcja A16B-2200-0950 została wycofana.

Platforma serii 16-B była szeroko stosowana w zastosowaniach obróbki precyzyjnej,A -0950 z hi-speed skip był powszechnym wyborem konfiguracji dla maszyn w przemyśle, gdzie sonda była standardem.

Łańcuch dostaw na rynku posprzedażowym - przetestowane płyty nadwyżkowe, profesjonalnie odnowione jednostki i usługi naprawcze na poziomie komponentów - pozostaje aktywny w przypadku tego wariantu.

Przy pozyskiwaniu środków należy konkretnie potwierdzić, że funkcja szybkiego przesunięcia została przetestowana w ramach weryfikacji funkcjonalnej zarządu.

Płyta, która przeszła ogólne testy I/O, ale ma uszkodzony obwód przejściowy, będzie wyglądać funkcjonalnie, dopóki cykl sondy nie ujawni problemu.
