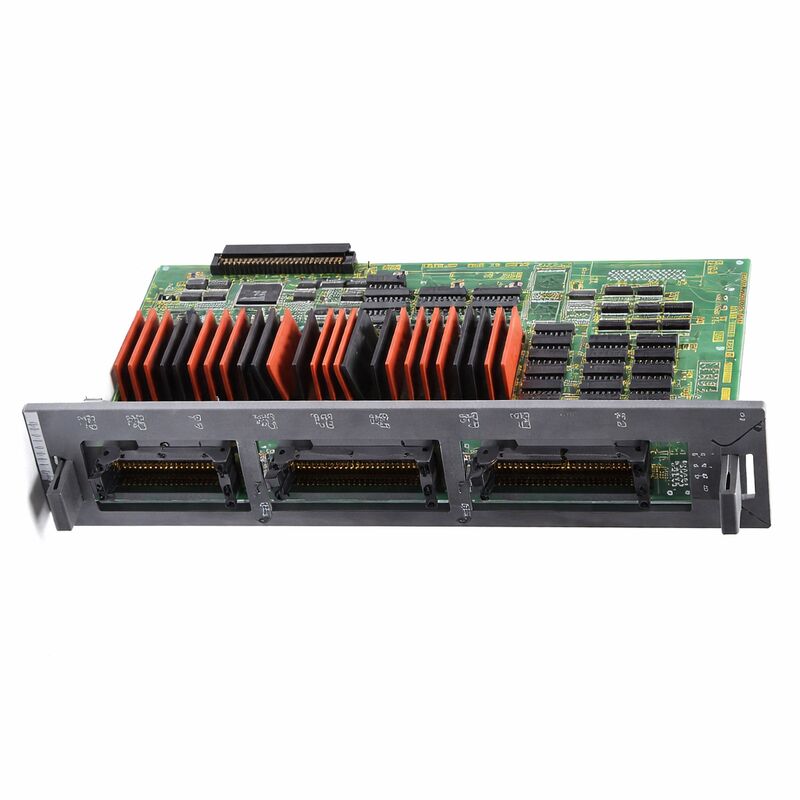

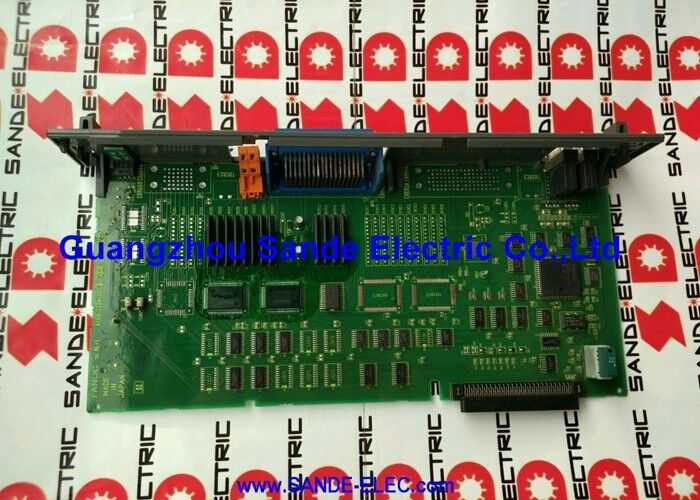

FANUC PC I/O BOARD A16B-2200-0955 A16B22000955 A16B-22OO-O955

FANUC A16B-2200-0955 ∙ Wykopalnik typu 104/80 I/O PCB bez szybkiego przejścia ∙ Serii 16 / 18 CNC, Japonia

Numer części:A16B-2200-0955

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:PCB wprowadzane/wyprowadzane z maszyny (typ zlewu)

Seria tablicy:A16B-2200

Konfiguracja I/O:104 wejścia cyfrowe (DI) / 80 wyjścia cyfrowe (DO)

Rodzaj wyjścia:Wynik (NPN, obniżenie prądu)

Skip szybki:Nie uwzględnione

Kompatybilne systemyFANUC serii 16, 18 CNC

Przegląd

A16B-2200-0955 to wysokiej wydajności płyta maszynowa I/O dla sterowników CNC serii 16 i 18 firmy FANUC,zapewnia 104 wejścia cyfrowe i 80 wyjściów cyfrowych w konfiguracji wyjściowej typu zlewu bez funkcji szybkiego przesunięcia.

Jest to fizyczny interfejs pomiędzy logiką PMC sterownika CNC a urządzeniami elektrycznymi narzędzia maszynowegoi siłownik, który wykorzystuje system automatyki maszyny, podłączony do tej płyty lub przez nią.

W porównaniu z A16B-2200-0956 (który zapewnia 72 wyjścia cyfrowe), A16B-2200-0955 dodaje 8 dodatkowych kanałów wyjściowych, co daje łącznie 80.

Ta dodatkowa pojemność sprawia, że jest on bardziej odpowiedni do maszyn o bardziej kontrolowanych wyjściach ̇ maszyn, w których pierwotna liczba 72 wyjściach nie była wystarczająca.

Więcej cewki relé, zawory magnetyczne, lampy wskaźnikowe lub kontaktory silnika pomocniczego mogą być umieszczone w tym samym faktorze kształtu deski.

104 kanały wejściowe i 80 kanały wyjściowe płyty są zorganizowane w grupy i przypisane do określonych przedziałów adresów PMC I/O.

Program PMC ladder odczytuje adresy wejściowe, aby dowiedzieć się o stanie maszyny i zapisuje adresy wyjściowe, aby polecić działanie maszyny.

Płyta sprawia, że te adresy logiczne są rzeczywiste: gdy adres wejściowy odczytuje 1, oznacza to, że odpowiedni czujnik pola lub przełącznik stwierdził swój sygnał; gdy adres wyjściowy jest zapisywany do 1,odpowiedni tranzystor wyjściowy włącza się i napędza podłączone obciążenie.

Główne specyfikacje

104 Wpływy ¢ Zakres czujników maszynowych

Narzędzia maszynowe z pełną automatyzacją, automatyczna zmiana narzędzi, wymiana palet, zaciskanie obrabiarków, systemy chłodzących, przenośnik szczelinowy, drzwi przesuwne,i wielokrotne blokady zabezpieczające mogą łatwo gromadzić 80 lub więcej dyskretnych sygnałów wejściowych, które PMC musi monitorować.

Przełączniki graniczne potwierdzają pozycje osi, przełączniki ciśnienia potwierdzają ciśnienie hydrauliczne, przełączniki prętowe potwierdzają pozycje magazynu narzędzi.

Przełączniki z zamkniętymi drzwiami zasilają łańcuch blokady bezpieczeństwa.

Każdy z nich jest oddzielnym kanałem wejściowym na A16B-2200-0955.

104 wejścia tabeli zapewniają zdolność do tego poziomu złożoności maszyny z możliwością rozszerzenia.

Wpływy są grupowane w celu udostępnienia wspólnych odniesień 0V, co określa, w jaki sposób jest zorganizowane okablowanie pola.

Utrzymanie prawidłowej grupy podczas przewodowania lub wymiany deski jest niezbędne

80 Wyjścia

80 kanałów wyjściowych na A16B-2200-0955 napędza aktywatory maszyny.tranzystor prowadzi i kończy obwód przez podłączone urządzenie.

Pojemność prądu wyjściowego określa, co może bezpośrednio napędzać.

W obrębie znamionowego prądu wyjściowego deski urządzenia mogą być napędzane bezpośrednio.

Ochrona wyjścia jest ważna w zastosowaniach polowych.

Diody powracające przez obciążenia indukcyjne, połączone tak, że prowadzą tylko podczas szczytu, są standardową praktyką.

Maszyna, która wielokrotnie wypuszcza kanały wyjściowe, często nie ma odpowiedniej ochrony odwrotnej obciążenia indukcyjnego.

Wersja A16B-2200

Seria A16B-2200 oferuje płyty I/O w kilku konfiguracjach, aby spełniać różne wymagania maszyny.

Kluczowymi różnicami są liczba wyjściowa, rodzaj wyjścia (płyn lub źródło) oraz obecność lub brak funkcji wysokoprędkowego przesunięcia.

-0955 oferuje wyjście zlewu z 80 DO, podczas gdy pobliski -0956 oferuje wyjście zlewu z 72 DO. -0950 dodaje wysokiej prędkości skok do konfiguracji zlewu 104/80.

Kod -0986 jest odpowiednikiem typu źródła dla kodów -0956 (72 DO, bez pominięcia).

Zrozumienie tej matrycy wariantów jest niezbędne przy zakupie zamiennika.

Liczba I/O musi być zgodna (w przeciwnym razie niektóre funkcje maszyny tracą połączenia PMC),typ wyjścia musi być zgodny (zbiornik/źródło), a funkcja przejścia musi odpowiadać wymaganiom funkcjonalnym maszyny.

Częste pytania

P1: Po okresie konserwacji, w którym maszyna była wyłączona przez dwa tygodnie, kilka kanałów wyjściowych, które wcześniej działały, nie jest już w stanie pobudzać swoich obciążeń.PMC wyświetla adresy włączoneCo się stało?

Dwutygodniowe przerwy w dostawie prądu nie powodują samodzielnych uszkodzeń.

Najprawdopodobniejszą przyczyną wystąpienia występów, które wcześniej były dobre, ale teraz nie działają, jest problem mechaniczny w okablowaniu ‡ złączach, które złagodziły się podczas prac konserwacyjnych,lub urządzenie polowe, które nie działało samodzielnie.

Sprawdź połączenie i urządzenie.

Jeśli okablowanie i urządzenia w polu sprawdzone są i PMC potwierdza, że adres jest włączony, kanał wyjściowy płyty uległ awarii, być może przypadkowo w okresie konserwacji.

P2: drabina PMC maszyny została niedawno zmodyfikowana, aby używać niektórych wcześniej nieużywanych adresów I/O. Nowe adresy nie reagują. Wszystkie pozostałe I/O działają normalnie. Czy jest to usterka?

Nowo przypisane adresy, które nie odpowiadają, to raczej problem z parametrami lub konfiguracją drabiny niż złą płyta.

Kontrolery FANUC CNC wymagają przydzielenia i włączenia adresów I/O w parametrach PMC, zanim staną się funkcjonalne.

Potwierdź, że parametry PMC I/O zawierają nowe adresy i że są one powiązane z prawidłowym podłączeniem fizycznym na A16B-2200-0955.

Fizyczne kanały I/O płyty odpowiadają określonym parametrami zakresom adresów.

P3: Maszyna generuje czasami alarm "błąd łącza DI/DO". Pojawia się on częściej w trakcie ciężkich cykli cięcia niż w trakcie pracy w stanie jałowym lub lekkim.

Błędy łącza I/O związane z ciężkim cięciem wskazują, że hałas elektryczny zakłóca komunikację łącza I/O.

Podczas ciężkiej cięcia prądy silnikowe, częstotliwości przełączania napędu i wibracje mechaniczne wzrastają.

Sprawdź przewód ̇ jego trasy, osłony i kontakty z łącznikami.

Kabel, który ma wspólny przewód z kablami zasilania lub osłona, która nie jest prawidłowo uziemiona na obu końcach, będzie odbierać więcej hałasu podczas cykli cięcia o dużej mocy.

Pytanie 4: Cała grupa 16 lub 32 wpisów jest aktywna jednocześnie, niezależnie od stanu urządzenia pola.

Cała grupa wejściowa odczytu aktywna niezależnie od stanu pola silnie sugeruje, że wspólny punkt odniesienia dla tej grupy został skrócony do dodatniego napięcia gdzieś w okablowaniu pola.Wpływy w grupie mają wspólne odniesienie 0V.

Jeśli ten wspólny punkt odniesienia zostanie podłączony do napięcia 24 V przez usterkę w okablowaniu, wszystkie wejścia w grupie będą aktywne.

Odłączyć łącznik pola dla grupy dotkniętej i sprawdzić, czy problem utrzymuje się jeśli wszystkie wejścia w grupie odczytywane nieaktywne z odłączonym polem, usterka jest w okablowaniu pola,Nie zarządu..

P5: Porównując A16B-2200-0955 i A16B-2200-0956, -0955 ma 80 wyjściów w porównaniu z 72.

Jeżeli oryginalna płyta ma 80 wyjściów i zostanie zastąpiona płyta o wyjściu 72,8 wyjściów, które były podłączone do kanałów 73?? 80 na oryginalnej płycie nie będą miały odpowiedniego wyjścia na wymianie.

Te funkcje maszyny zostaną trwale wyłączone, a urządzenia terenowe pozostaną bez napędu.

Natomiast jeśli oryginał ma 72 wyjścia, a zamiennik z 80 wyjściami jest zainstalowany, dodatkowe 8 kanałów nie jest używanych, ale nie powodują szkody.

Zawsze dokładnie dopasowuj liczbę wyjściową oryginalnej płyty, aby uniknąć utraty funkcji maszyny.
