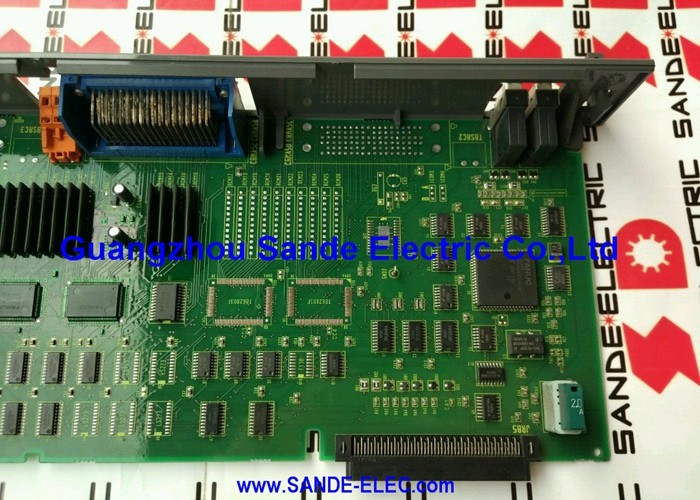

FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956

FANUC A16B-2200-0956 | Płyta I/O typu Sink 104/72 Bez Hi-Speed Skip — Seria 16-A CNC, Pochodzenie Japonia

Numer części: A16B-2200-0956

Producent: FANUC Corporation (Japonia)

Typ produktu: Płyta I/O maszyny (typ Sink)

Seria płyty: A16B-2200

Konfiguracja I/O: 104 Wejścia cyfrowe (DI) / 72 Wyjścia cyfrowe (DO)

Typ wyjścia: Sink (NPN, odprowadzanie prądu)

Hi-Speed Skip: Brak

Kompatybilne systemy: FANUC Series 16-A (FS 16-MA i kompatybilne)

Powiązane płyty: A16B-2200-0900 (karta CPU), A16B-1212-0470

Przegląd

A16B-2200-0956 to płyta I/O maszyny dla sterownika CNC FANUC Series 16-A — płyta typu Sink o dużej pojemności, zapewniająca 104 wejścia cyfrowe i 72 wyjścia cyfrowe do połączenia logiki PMC sterownika CNC z fizycznymi urządzeniami obrabiarki.

Jest to kluczowy interfejs między tym, co decyduje program drabinkowy, a tym, co faktycznie robi maszyna: każdy sygnał z wyłącznika krańcowego, czujnika zbliżeniowego lub przycisku, który PMC musi odczytać, trafia przez tę płytę, a każde wyjście sterujące przekaźnikiem, zaworem elektromagnetycznym, lampką sygnalizacyjną lub stycznikiem pomocniczego silnika wychodzi przez nią.

Wariant -0956 w serii I/O A16B-2200 to typ Sink bez funkcji Hi-Speed Skip.

Oznaczenie wyjścia typu Sink oznacza, że sterowniki wyjściowe płyty odprowadzają obwód obciążenia do masy (0V) po wzbudzeniu — obciążenie jest podłączone między dodatnim zasilaniem a zaciskiem wyjściowym.

Jest to najczęstsza konfiguracja wyjść dla przemysłowych obrabiarek wykorzystujących obwody sterowania 24V DC i pasuje do konwencji okablowania przyjętej przez zdecydowaną większość producentów maszyn dla tej generacji maszyn.

Brak funkcji Hi-Speed Skip odróżnia tę płytę od wariantów -0950 i -0952, które zawierają tę funkcję.

Hi-Speed Skip jest wymagany tylko dla niektórych precyzyjnych cykli sondowania i pomiaru narzędzia, które wymagają od sterownika CNC zablokowania pozycji osi w dokładnym momencie wystąpienia wyzwolenia sondy.

Jeśli aplikacja maszyny nie wykorzystuje cykli Hi-Speed Skip, model -0956 zapewnia tę samą pojemność I/O 104/72 bez dodatkowego okablowania.

Płyta ta znajduje się w instalacjach CNC Series 16-A, w tym FS 16-MA (sterowniki serii A02B-0120-B502), wraz z kartą CPU A16B-2200-0900 i płytą A16B-1212-0470.

Kluczowe specyfikacje

Rola płyty I/O w działaniu CNC

Płyta I/O jest systemem sensorycznym i napędowym sterownika CNC. Procesor CNC interpretuje programy części i generuje ruch osi.

Programowalny sterownik maszyny (PMC) uruchamia logikę drabinkową, która sekwencjonuje operacje maszyny — zmiany narzędzi, sterowanie chłodziwem, ruchy palet, blokady bezpieczeństwa, wybór trybów. Ale logika PMC działa na adresach cyfrowych reprezentujących abstrakcyjne punkty I/O.

Płyta I/O zamienia te abstrakcyjne punkty na fizyczne połączenia elektryczne.

Każde urządzenie maszyny, które PMC odczytuje lub steruje, ma odpowiadający mu adres I/O na płycie.

Maszyna z 60 wyłącznikami krańcowymi i czujnikami zbliżeniowymi potrzebuje 60 adresów wejściowych.

Maszyna z 50 sterowanymi wyjściami — elektromagnesy, przekaźniki, lampki — potrzebuje 50 adresów wyjściowych. Pojemność 104/72 płyty A16B-2200-0956 pozwala na obsługę znacznej maszyny o znacznej złożoności automatyzacji.

Wyjścia typu Sink sterują swoimi obciążeniami, podłączając ujemny zacisk obciążenia do masy. Gdy PMC poleci włączenie wyjścia, odpowiedni tranzystor w obwodzie wyjściowym przewodzi, zamykając ścieżkę prądu przez obciążenie.

Gdy PMC poleci wyłączenie, tranzystor otwiera się, przerywając ścieżkę prądu. To przełączanie oparte na tranzystorach jest szybkie, ciche i bez zużycia w porównaniu do wyjść przekaźnikowych mechanicznych — może przełączać tysiące razy na minutę bez degradacji.

Obwód wejściowy — Odporność na zakłócenia i izolacja optyczna

104 obwody wejściowe na płycie A16B-2200-0956 wykorzystują izolację optyczną do oddzielenia okablowania polowego od obwodów logicznych płyty. Sygnał polowy każdego kanału wejściowego zasila diodę LED wewnątrz optoizolatora.

Fotodetektor optoizolatora generuje następnie sygnał poziomu logicznego odbierany przez adres wejściowy sterownika.

Dioda LED i fotodetektor nie mają wspólnego połączenia elektrycznego — tylko światło przekracza barierę izolacyjną.

Ta izolacja jest kluczowa w środowisku obrabiarek. Okablowanie polowe biegnie obok kabli zasilania silników, kabli zasilania elektromagnesów i innych źródeł zakłóceń elektrycznych.

Bez izolacji te źródła zakłóceń sprzęgałyby się z obwodami wejściowymi i powodowały fałszywe wyzwolenia — PMC widziałby zmiany stanu wejść, gdyby nie wystąpiło żadne fizyczne zdarzenie. Sprzężenie optyczne eliminuje tę ścieżkę sprzężenia.

Okablowanie polowe może przenosić zakłócenia bez przenoszenia ich do logiki sterownika.

Sink vs Source — Dopasowanie do okablowania maszyny

Oznaczenie typu Sink na płycie A16B-2200-0956 opisuje konfigurację tranzystorów wyjściowych. Wyjścia typu Sink po aktywacji podłączają zacisk wyjściowy do masy, więc obciążenie jest podłączone od szyny zasilania dodatniego do zacisku wyjściowego.

W systemach sterowania 24V DC oznacza to, że zacisk wyjściowy przełącza się między 0V (aktywny) a około 24V (nieaktywny).

Wyjścia typu Source (jak w towarzyszącym wariancie -0986) działają odwrotnie — zacisk wyjściowy podłącza zasilanie dodatnie do obciążenia po aktywacji, a obciążenie jest podłączone od zacisku wyjściowego do masy.

Oryginalne okablowanie producenta maszyny określa, który typ jest prawidłowy. Mieszanie płyt z wyjściami typu Sink i Source w maszynie okablowanej dla innego typu spowodowałoby odwrotne działanie wszystkich wyjść — włączone, gdy wyłączone i odwrotnie.

Zawsze potwierdź typ oryginalnej płyty przed zakupem zamiennika.

FAQ

Pytanie 1: Po przepięciu w warsztacie maszynowym sterownik CNC wyświetla jednocześnie dużą liczbę alarmów łącza PMC I/O. Wiele wejść odczytuje stan aktywny, mimo że urządzenia polowe są potwierdzone jako wyłączone. Czy płyta I/O jest uszkodzona?

Przepięcie, które omija optoizolatory płyty, może spowodować wielokrotne awarie wejść, gdzie wejścia wydają się aktywne niezależnie od stanu urządzenia polowego.

Jest to zgodne z uszkodzonymi optoizolatorami — zdarzenie przepięciowe może spowodować przebicie izolacji w warstwie sprzęgającej optoizolatora, pozostawiając fotodetektor trwale przewodzący.

Jeśli wiele kanałów wejściowych pokazuje nieprawidłowy stan jednocześnie po zdarzeniu przepięciowym, uszkodzenie płyty jest prawdopodobną przyczyną i zalecana jest wymiana.

Pytanie 2: Tylko kilka konkretnych kanałów wyjściowych przestało działać. PMC pokazuje, że odpowiadające im adresy są włączone, ale urządzenia polowe nie reagują. Inne wyjścia na tej samej płycie działają normalnie. Co należy sprawdzić?

Izolowane awarie kanałów wyjściowych — gdzie kilka konkretnych wyjść przestaje działać, podczas gdy inne pozostają sprawne — najczęściej wynikają z awarii poszczególnych tranzystorów wyjściowych. Jest to usterka na poziomie komponentu.

Najpierw sprawdź odpowiedni bezpiecznik lub zabezpieczenie nadprądowe dla uszkodzonych kanałów — niektóre grupy wyjściowe dzielą wspólny bezpiecznik, a przepalony bezpiecznik zatrzymuje wszystkie wyjścia w tej grupie.

Jeśli bezpieczniki są sprawne, a PMC potwierdza, że adresy są włączone, tranzystory wyjściowe uległy awarii i potrzebna jest naprawa lub wymiana płyty.

Pytanie 3: Po wymianie A16B-2200-0956 niektóre wejścia, które wcześniej działały, teraz odczytują nieprawidłowo. Co może być przyczyną?

Nieprawidłowe odczyty wejść po wymianie płyty zazwyczaj wskazują na problem z mapowaniem adresów I/O lub nie w pełni osadzony złącznik.

Złącznik między płytą a okablowaniem polowym musi być w pełni osadzony — częściowo włożony złącznik może pozostawić niektóre kanały wejściowe odłączone.

Zweryfikuj, czy wszystkie złączniki są w pełni osadzone.

Potwierdź również, że parametry adresów I/O zamiennej płyty odpowiadają oryginalnej instalacji, ponieważ niektóre konfiguracje wymagają weryfikacji ustawień przełączników DIP adresowych lub parametrów po wymianie płyty.

Pytanie 4: Czy A16B-2200-0956 jest zamienna z A16B-2200-0986?

Obie płyty oferują 104/72 I/O bez Hi-Speed Skip, ale model -0956 jest typu Sink, a model -0986 typu Source. Nie są one zamienne w zastosowaniach maszynowych. Okablowanie polowe maszyny jest zaprojektowane dla jednego konkretnego typu wyjścia.

Instalacja niewłaściwego typu odwraca polaryzację wszystkich wyjść — wyjścia włączają się po wyłączeniu i wyłączają po włączeniu.

Zawsze dokładnie dopasuj typ oryginalnej płyty (Sink lub Source).

Pytanie 5: Maszyna od czasu do czasu generuje alarm łącza PMC I/O, który znika po ponownym uruchomieniu. Płyta jest w użyciu od wielu lat. Co może się psuć?

Doraźne alarmy łącza I/O, które znikają po ponownym uruchomieniu, bez uszkodzenia sprzętu, są często spowodowane starzejącymi się kondensatorami elektrolitycznymi w sekcji zasilania płyty.

Zużyte kondensatory powodują tętnienia napięcia zasilania, które mogą powodować sporadyczne błędy komunikacji na interfejsie łącza I/O.

Usterka jest doraźna, ponieważ kondensatory są na granicy sprawności, a nie całkowicie uszkodzone.

Zapobiegawcza wymiana kondensatorów na płycie wykazującej takie zachowanie w tym wieku przywraca niezawodne działanie bez konieczności pełnej wymiany płyty.
