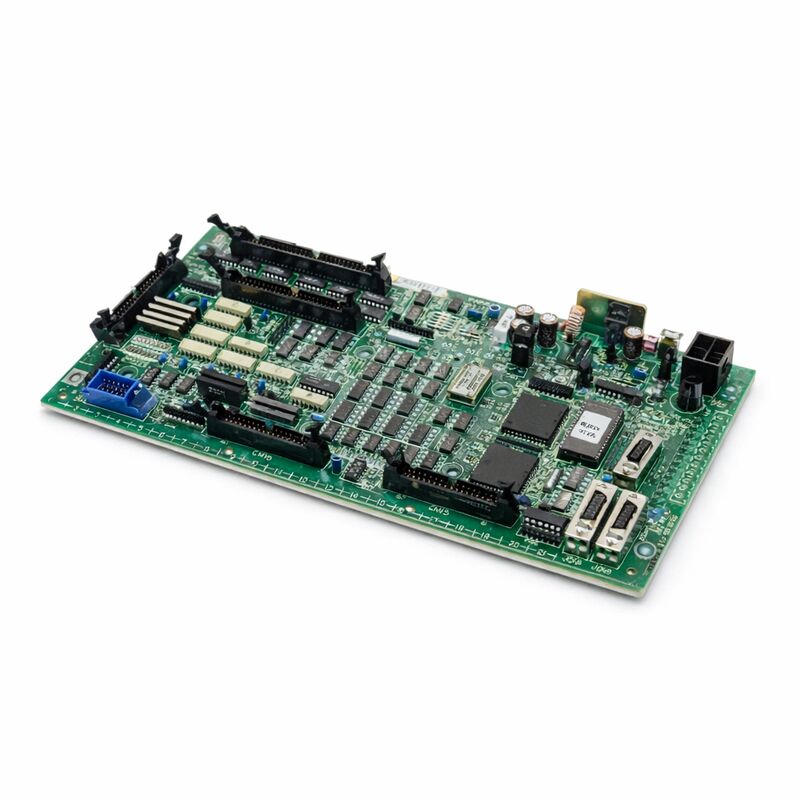

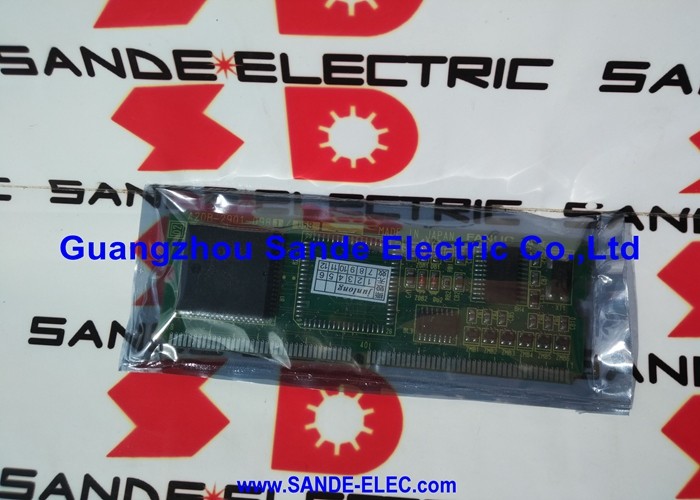

PŁYTA INTERFEJSU PANELU OPERATORSKIEGO FANUC A16B-2201-0110 A16B22010110 A16B-22O1-O11O

FANUC A16B-2201-0110 PowerPoint Panel Operator I / O PCB Series 16i / 18i / 21i (F16M / T), Japonia Pochodzenie

Numer części:A16B-2201-0110

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Płyty operacyjne I/O PCB (interfejs panelu maszynowego)

Seria tablicy:A16B-2201

Kompatybilne systemyFANUC serii 16i, 18i, 21i (F16M/T)

Opis:Jednostka interfejsu panelu operatora maszyn

Przegląd

A16B-2201-0110 to panel obsługi operatora I/O PCB dla sterowników CNC serii 16i, 18i i 21i firmy FANUC, w szczególności konfiguracji panelu obsługi operatora maszyny F16M i F16T.Ta płyta jest fizycznym i elektronicznym mostem między panel sprzętu operatora maszyny i sterownika CNC PMC (Programmable Machine Controller) logikiKażde naciśnięcie przycisku, wybór przełącznika i lampa wskazująca na panelu operatora maszyny przepływa przez tę tablicę.

Panel operatora to miejsce, gdzie człowiek spotyka się z maszyną.

Przekraczanie prędkości podawania, przełączniki wybierające tryb, przyciski biegania osi, uruchamianie cyklu, przytrzymawanie podawania, pojedynczy blok. Wszystkie te fizyczne sterowania są podłączone do panelu operatora.

Płyta otrzymuje sygnały elektryczne z tych urządzeń sterowania, konwertuje je do stanów cyfrowych i prezentuje je PMC za pośrednictwem interfejsu I/O.

W kierunku powrotnym logika wyjściowa PMC, która napędza lampy wskaźnikowe i wyświetlacze stanu panela, przepływa przez tę płytę do fizycznych obwodów lampy.

Bez działającego A16B-2201-0110 panel operatora maszyny staje się nieczynny.

CNC może nadal działać wewnętrznie, ale operator traci zdolność sterowania maszyną za pośrednictwem panelu.

Równie ważne, critical panel inputs like the emergency stop button and the feed hold function route through this board — a failed panel I/O board can compromise the machine's ability to respond to operator safety commands through the panel.

Główne specyfikacje

Panel I/O ¢ Warstwa interfejsu sprzętowego

Płyta I/O panelu operatora zajmuje specyficzną pozycję architektoniczną w systemie CNC.PMC wykonuje logikę drabiny maszyny.

Panel I/O obsługuje interfejs elektryczny z fizycznym światem panelu maszynowego.

Panele maszynowe zawierają dziesiątki lub setki pojedynczych przycisków, przełączników kluczowych, wyłączników wyboru i lamp wskazujących.

Każdy z nich jest oddzielnym obwodem elektrycznym z własnym okablowaniem.indywidualne połączenia z obwodami logicznymi CNC, niepraktyczne z punktu widzenia odporności na hałas, złożoność okablowania i odległość.

Płyty panel I/O rozwiązują ten problem poprzez koncentrację okablowania paneli w zorganizowany, uwarunkowany interfejs.

Obwody wejściowe płyty zapewniają izolację optyczną pomiędzy zasilaczami 24 V płyty prądu stałego po stronie pola i obwodami logicznymi sterownika.

Ta izolacja blokuje ruchy i przepływy napięcia, które mogłyby przenosić się z przewodów paneli, które przebiegają w całej szafie maszynowej obok kabli zasilania, do wrażliwej logiki sterownika.

Obwody wyjściowe tablicy napędzają obwody lamp wskazujących.

Pojazdy wyjściowe na panelu I/O łączą tę lukę.dostarczając prądu potrzebnego do oświetlenia lamp, podczas gdy logika sterownika po prostu ustala cyfrowy bit wyjściowy.

F16M/T Kontekst stosowania

A16B-2201-0110 obsługuje F16M (konfiguracja centrum obróbki) i F16T (konfiguracja centrum skrętu) platformy serii 16i.Różnica ta jest istotna, ponieważ centra obróbki i centra obróbki mają różne układy paneli operatora i różne wymagania I/O.

Konfiguracja M obejmuje specyficzne wejścia i wyjścia odpowiednie do dodatkowych funkcji centrum obróbki ∙ sygnały gotowości do zmiany narzędzia, sygnały orientacji wrotnika, sygnały zmiany palety.Konfiguracja T odpowiada na różne wymagania I/O centrum obrotowego.

System A16B-2201-0110 obsługuje wymagania I/O tych typów paneli operatora, zapewniając odpowiednie przydzielenie sygnału i liczbę kanałów dla konkretnego typu maszyny.

Instalacja deski określonej dla innego typu maszyny może skutkować nieprawidłowym mapowaniem I/O, nawet jeśli tablica fizycznie pasuje i typy złączy pasują.

Nieprawidłowości w zakresie P/W paneli diagnostycznych

uszkodzenia paneli I/O powodują widoczne i natychmiastowe objawy: przyciski paneli, które przestają reagować, światła wskazujące, które pozostają trwale włączone lub trwale ciemne, niezależnie od stanu maszyny,Wybory trybu, które nie mają żadnego wpływu, są charakterystyczne dla uszkodzonej lub uszkodzonej płyty panel I/O.

Głównym narzędziem diagnostycznym są monitory diagnostyczne PMC CNC.

Te ekrany wyświetlają stan w czasie rzeczywistym każdego adresu I/O w PMC.technik monitoruje adresy wejściowe PMC odpowiadające konkretnym przyciskom panelu podczas fizycznego naciśnięcia i uwolnienia każdego przyciskuJeśli adres zmienił się prawidłowo, kanał wejściowy jest funkcjonalny.

Równoczesne uszkodzenie wielu kanałów wejściowych lub wyjściowych, zwłaszcza kanałów, które mają tę samą grupę złączy na płycie, sugeruje raczej awarię płyty niż problemy z okablowaniem.Indywidualne usterki w okablowaniu zazwyczaj wpływają na jeden sygnał na raz.

Uszkodzenia łącznika lub deski wpływają jednocześnie na grupy sygnałów.

Częste pytania

P1: Przycisk rozpoczęcia cyklu maszyny przestał działać. CNC nie wyświetla alarmu i w innym wypadku wydaje się normalny. Czy to może być A16B-2201-0110?

Sprawdź na ekranie diagnostycznym PMC adres wejścia rozpoczęcia cyklu podczas naciśnięcia przycisku.tablica czyta wprowadzanie przycisku prawidłowo problem jest w PMC logiczne drabinę lub warunki trybu CNC, które bramy funkcji rozpoczęcia cyklu.

Jeśli adres nie zmienia się w momencie naciśnięcia przycisku, a opór kontaktu przycisku jest potwierdzony przez multimetr, układ wejściowy płyty dla tego kanału nie działa.

Pytanie 2: Wykryte lampy wskazujące na wiele paneli są trwale włączane niezależnie od stanu maszyny. PMC pokazuje adresy wyjściowe tych lamp, które zostały wyłączone. Co jest nie tak z płytą?

Światła z poleceniem wyłączania, ale trwale zapalone wskazują, że obwody sterowników wyjściowych dla tych kanałów nie działają w stanie przewodzącym.

Kierowcy powinni wyłączyć się na polecenie PMC, ale nieudany kierowca nadal prowadzi.

Jest to usterka na poziomie płyty w sekcji sterownika wyjściowego.

Pytanie 3: Po zdarzeniu błyskawicznym w pobliżu, panel całkowicie przestał reagować, nie działają przyciski, nie świecą lampy.

Wydarzenia błyskawiczne powodują zmiany napięcia, które mogą uszkodzić obwody ochrony wejścia na deskach podłączonych do okablowania zewnętrznego pola.

Płyty panel I/O są bezpośrednio podłączone do okablowania panelu, które działa jako antena dla energii fal.

Komponenty zabezpieczające wejście mogą być uszkodzone, podczas gdy inne obwody płyty pozostają nietknięte.

Jeżeli nie widać uszkodzeń, ale wzorzec uszkodzenia ̇ całkowita utrata płyty przy normalnej pracy CNC ̇ jest spójny, wymienisz płytę i przeprowadzisz badanie.

P4: Zainstalowano zamiennik A16B-2201-0110. Panel teraz reaguje, ale jeden konkretny przycisk wydaje się mieć nieprawidłową funkcję.

Incorrect button function after board replacement usually indicates an I/O address mismatch — the PMC parameters or ladder logic that map physical I/O addresses to CNC functions may need to be verified.

W niektórych konfiguracjach przydzielenie adresu I/O jest ustawiane za pomocą parametrów lub konfiguracji złącza, która musi odpowiadać konfiguracji oryginalnej płyty.

Sprawdź przydziały adresów I/O na ekranie diagnostycznym PMC w odniesieniu do dokumentacji o okablowaniu maszyny.

P5: Płyta wydaje się nieuszkodzona, ale panel maszyny zawsze miał jeden przycisk, który przerywanie nie rejestruje się.

Przerwana awaria pojedynczego przycisku jest raczej problemem sprzętowym panelu, zużyty kontakt przycisku, złącze o wysokim oporze na tym konkretnym kanale,lub uszkodzony przewód w kablu do tego guzika niż usterkaUderzenia w układzie, które powodują przerywane zachowanie, mają tendencję do wpływania na wiele kanałów.

Jeśli przewody i kontakt są sprawdzone jako dobre, a usterka utrzymuje się, obwód wejściowy tablicy dla tego kanału jest marginalny.
