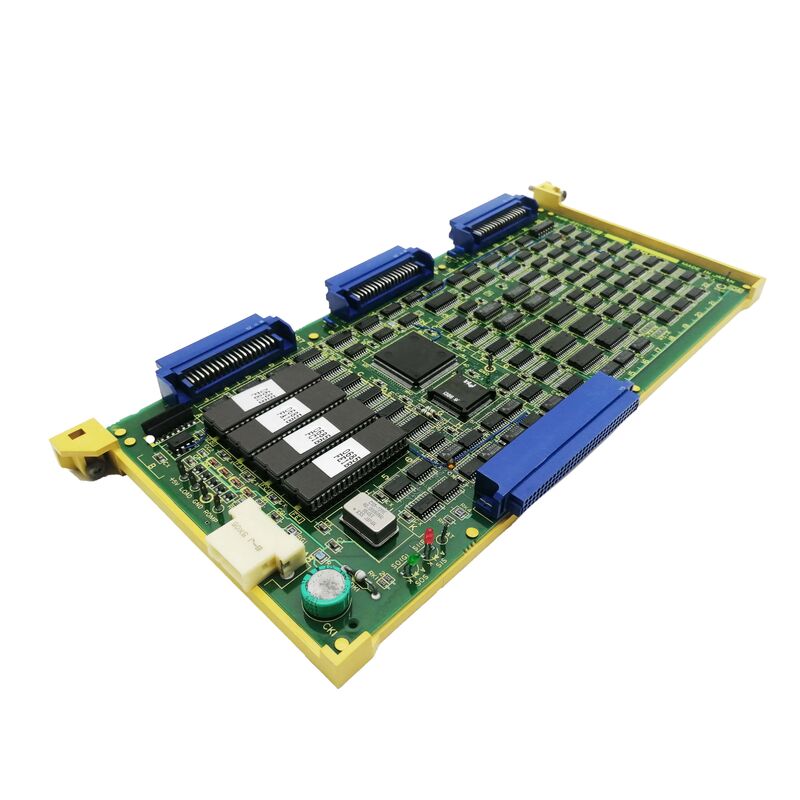

Moduł sterujący Fanuc A16B-2201-0351 A16B22010351 A16B-22O1-O351

A16B-2201-0351∙ FANUC Seria 15-B Wieloosiowy Buffer PCB Sub CPU / Max Sub-B / Wieloosiowe sterowanie / sterowanie synchroniczne / Seria 15-B

Architektura sub-CPU w serii 15-B Dlaczego drugi procesor?

FANUC serii 15-B jest przeznaczony dla najbardziej wymagających wieloosiowych maszyn ̇ linii przenośnych, dużych centrów obróbki wielowozwojowej,i elastycznych systemów produkcyjnych, w których liczba osi osiąga 8Zarządzanie tak wieloma osiami jednocześnie obciąża budżet czasu rzeczywistego głównego procesora.

Seria 15-B rozwiązuje ten problem poprzez architekturę sub-CPU: główny procesor obsługuje podstawowe funkcje CNC (interpolacja programu, interfejs użytkownika, komunikacja),podczas gdy dedykowana płyta sub-CPU obsługuje funkcje sterowania rozszerzoną oś i synchroniczne. A16B-2201-0351 to ta płyta sub-CPU o oznaczeniu "Max Sub-B", co oznacza, że posiada maksymalną zdolność dostępną w opcji sub-CPU dla serii 15-B.

Kluczowe informacje o produkcie

Max Sub-B Najwyższa specyfikacja subCPU

W obrębie rodziny płyt podCPU serii 15-B kilka wariantów zapewnia różne poziomy możliwości:

• A16B-2201-0310 (sub-A, duże prędkości):Wysokiej prędkości sub-CPU do zastosowań wymagających szybkiej odpowiedzi osi
• A16B-2201-0331:Specjalnie do sterowania wieloosiowego, sterowania synchronicznego i sprawdzania awarii
• A16B-2201-0351 (maksymalna podkategoria B):Płyty sub-CPU o maksymalnej specyfikacji, zapewniające pełny zestaw możliwości kontroli wieloosiowej, synchronicznej i awaryjnej

Określenie "Max" dla A16B-2201-0351 wskazuje, że posiada maksymalny zestaw funkcji w klasie Sub-B, odpowiedni dla najbardziej wymagających konfiguracji serii 15-B.

Scenariusze zastosowania

W przypadku dużych uszkodzeń w centrum obróbki, w których nie występuje procesor:Centrum obróbki wieloosiowej serii 15-B z 12 sterowanymi ośmiami wywołuje alarm związany z płytą sub-CPU. Oś 5?? 12 nie jest dostępna.Zmiana przywraca pełną pracę wieloosiową.

Utrata sterowania oś synchroniczna:Maszyna typu bramkowy z zsynchronizowanymi ośmiami bramkowymi wywołuje syngronny alarm sterowania.Zmiana deski przywraca skoordynowany ruch pary osi synchronicznej.

Częste pytania

P1: Jaka jest różnica między A16B-2201-0351 (maksymalnie pod-B) a A16B-2201-0331?

Obie płyty zapewniają funkcje sterowania wieloosiowego, sterowania synchronicznego i sprawdzania awarii dla serii 15-B.A16B-2201-0351 jest oznaczony jako "Max Sub-B", co oznacza wyższą zdolność lub dodatkowe zasoby przetwarzania w porównaniu z A16B-2201-0331. Z dokumentacji sprzętowej FANUC serii 15-B potwierdzić, która wersja podprzewodnika jest wymagana dla konkretnej konfiguracji osi systemu.

P2: Czy wymiana A16B-2201-0351 wymaga ponownego ustawienia parametrów osi?

Parametry wieloosiowe i synchroniczne są przechowywane w pamięci parametrów głównego CNC, a nie w płycie sub-CPU.Po zamontowaniu części zamiennej, CNC przywraca łączność z płytą subCPU i stosuje istniejącą konfigurację osi.

P3: Jakie alarmy CNC wskazują na awarię A16B-2201-0351 a nie na usterkę napędu osi?

Upadki podprzewodnikowe zwykle generują alarmy, które wpływają jednocześnie na wiele osi, a zwłaszcza na osi wykraczające poza natywną pojemność głównego procesora.Jeśli osi 1 ̇4 działają normalnie, ale osi 5 + wszystkie alarmy razemAlarmy o jednej osi (jedna oś z zestawu) częściej wskazują na napęd serwo lub silnik dla tej konkretnej osi, a nie na sub-CPU.

P4: Czy A16B-2201-0351 jest kompatybilny z systemami CNC serii 15-A lub serii 15-C?

A16B-2201-0351 jest potwierdzony dla serii 15-B. Seria 15-A wykorzystuje inny sprzęt podbory CPU (np. A16B-2200-0081 do funkcji dodatkowych osi).Seria 15-C (jeśli dotyczy) posiada własną generację sprzętuZawsze należy podać dokładny model serii 15 (15-A, 15-B, 15-C) przy zakupie tej płyty.

P5: Jakie kopie zapasowe danych są wymagane przed zastąpieniem A16B-2201-0351?

Podobnie jak w przypadku każdej konserwacji płyty głównej jednostki CNC, przed wymianą należy wykonać pełne kopie zapasowe wszystkich parametrów CNC (w tym parametrów osi specyficznej i synchronicznej), wszystkich programów części, danych narzędzi,dane o zrekompensowaniu pracyPłyta sub-CPU sama nie przechowuje danych programu, ale kopie zapasowe zapewniają odzyskanie, jeśli wystąpi jakiekolwiek inne problemy podczas procesu wymiany płyty.
