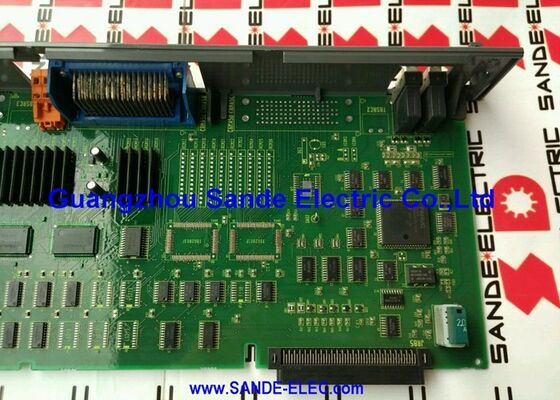

1 PC Użyte płyty Fanuc A16B-2201-0722 A16B22010722 A16B-22O1-O722 PCB w dobrym stanie

A16B-2201-0722 FANUC Series 20-A Main CPU Board F20 / 3-Axis CNC Master PCB / 20A i 20MA Control

FANUC serii 20-A Platformy CNC F20

The FANUC Series 20 (commonly written F20 or FS-20) is a mid-range CNC system from the FANUC 20-series generation — positioned between the compact Series 0 and the high-specification Series 15 and 16 platformsWariant "A" (seria 20-A) identyfikuje konfigurację sprzętową pierwszej generacji rodziny serii 20.

A16B-2201-0722 to główna płyta procesora - płyta główna - systemu sterowania serii 20-A. Każda funkcja CNC przepływa przez tę płyta:

Wykonanie programu CNC:Główna płyta procesora przetwarza programy części, wykonuje algorytm interpolacji, który przekształca zaprogramowane ścieżki narzędzi w koordynowane polecenia ruchu osi,i zarządza przechowywaniem i odzyskiwaniem programów.

Koordynacja trójosiowa:The "3 AXES" designation confirms the board's interpolation and axis control capacity — simultaneously managing three servo axis command outputs for machining centre or turning centre axis configurations (typically X, Y, Z lub X, Z plus osi związane z wrotkiem).

Interfejs PMC:Główną płytę procesora obsługuje funkcja PMC (Programmable Machine Controller), zintegrowany PLC, który zarządza logiką sekwencji narzędzi maszynowych, w tym zmianą narzędzi, płynem chłodniczym,i funkcji panelu operatora.

Interfejs CRT/MDI:Wprowadzanie przez operatora z klawiatury MDI i wyjście na wyświetlacz CRT jest zarządzane przez główną płytę procesora, co czyni ją centralnym węzłem komunikacji między operatorem a maszyną.

Główne specyfikacje

Seria 20-A w hierarchii FANUC CNC

FANUC serii 20 zajmuje szczególną pozycję w historii produktów FANUC CNC:

Kontekst generacji:Seria 20 została wprowadzona jako bardziej wydajna alternatywa dla serii 0 w zastosowaniach wymagających dodatkowej pojemności osi lub wydajności przetwarzania,pozostając bardziej opłacalne niż pełnofunkcyjne systemy serii 15 lub 16.

Zastosowania maszynowe:The Series 20MA (Machining centre variant of the 20-A) served vertical and horizontal machining centres requiring three controlled axes plus spindle control — the standard configuration for 3-axis machining of prismatic parts.

A16B-2201-0722 jako główny PCB:Główna płyta procesora jest najważniejszą płyta w półce sterowania serii 20-A.Rozszerzenie PMC zależy od funkcjonowania głównej płyty CPU.

Scenariusze zastosowania

Uszkodzenie układu procesora serii 20-A:Centrum obróbki CNC FANUC serii 20-A wywołuje usterki na poziomie systemu CNClub wytwarza alarmy na poziomie procesora, które nie mogą być przypisane do żadnej pojedynczej osi lub deski obwodowej/A16B-2201-0722 /zidentyfikowano jako główną awarię na płycie CPU.

System sterowania serii 20MA:Maszyna produkcyjna obsługująca FANUC serii 20MA CNC poddawana jest przywróceniu systemu sterowania.

Częste pytania

P1: Jaki jest związek między "serie 20-A", "F20" i "20MA" w kontekście A16B-2201-0722?

Wszystkie te terminy opisują tę samą lub ściśle powiązaną generację CNC. "Seria 20" lub "F20" jest nazwą rodziny produktów. "20-A" identyfikuje konkretną wersję sprzętu (A = pierwsza generacja)."20MA" oznacza wariant zastosowania w ośrodkach obróbczych serii 20-A.A16B-2201-0722 główna płyta procesora obsługuje rodzinę serii 20-A potwierdzoną zarówno dla standardowego 20-A, jak i dla wariantu centrum obróbki 20MA.

Pytanie 2: Dlaczego A16B-2201-0722 obsługuje tylko 3 osie? Czy można go użyć w 4-osiowej maszynie?

Określenie "3 AXES" odzwierciedla wbudowaną w tę konkretną konfigurację płyty zdolność interpolacji osi i sterowania ośmi.Maszyna CNC 4-osiowa lub o wyższej osi wymaga innego wariantu deski głównej lub dodatkowego sprzętu rozszerzającego oś. Użycie A16B-2201-0722 w 4-osiowej maszynie bez prawidłowej konfiguracji powoduje niezgodność konfiguracji osi.Przed zamówieniem należy potwierdzić wymaganą liczbę osi z dokumentacji elektrycznej narzędzia maszynowego.

P3: Czy zastąpienie A16B-2201-0722 wymaga pełnego tworzenia kopii zapasowych i przywracania danych CNC?

Tak, główna płyta procesora jest centralnym sterownikiem, a jej wymiana wymaga kompletnego kopii zapasowej wszystkich danych CNC (programów części, parametrów, przesunięć narzędzi, drabiny PMC) przed usunięciem płyty.Po zamontowaniu zamiennika A16B-2201-0722Nigdy nie wymieniaj głównej płyty procesora bez aktualnych plików zapasowych.

P4: Czy A16B-2201-0722 może być również stosowany w FANUC serii 21 CNC?

W wykazie serwisowym tej płyty odnotowuje się ją w odniesieniu do systemów CNC serii 20 i serii 21.Czy A16B-2201-0722 działa bezpośrednio w serii 21 zależy od specyficznej rewizji sprzętu regału sterującegoPrzed montażem do systemu serii 21 należy potwierdzić zgodność z odpowiednią dokumentacją sprzętową FANUC serii 20 / serii 21.

P5: Jakie konkretne kody alarmowe CNC wskazują na główną awarię płyty procesora w serii 20-A?

W przypadku usterek głównej płyty procesora w systemach FANUC serii 20-A występują zazwyczaj: alarmy na poziomie systemu, które pojawiają się przed zakończeniem inicjacji włączenia przez CNC (błędy parytetu ROM/RAM, alarmy z zegarką,Upadki przycisku CPU, lub całkowitego braku wyświetlenia ekranu operatora po uruchomieniu.Jeśli CNC nie osiągnie wyświetlacza operatora podczas uruchamiania i nie zostanie zidentyfikowana usterka deski obwodowej,, A16B-2201-0722 jest głównym celem diagnostycznym.
