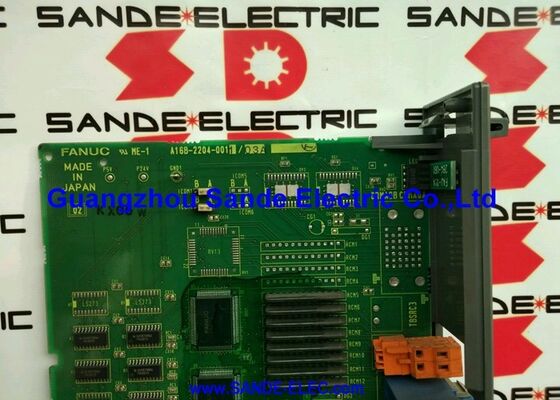

1 PC Wykorzystany płytka Fanuc A16B-2201-0732 A16B22010732 A16B-22O1-O732 PCB w dobrym stanie

A16B-2201-0732 ∙ FANUC F20/F21 Moduł I/O ∙ Serii 20 i 21 CNC / 9-calowy CRT / CNC I/O PCB

F20/F21 W/W

A16B-2201-0732 to moduł I/O dla systemów CNC FANUC serii 20 i serii 21 wyposażonych w 9-calowy wyświetlacz CRT.płyta I/O zapewnia fizyczne i elektryczne interfejs między zintegrowanym PMC CNC (Programmable Machine Controller) a zewnętrznymi urządzeniami I/O narzędzia maszynowego.

Strona PMC:PMC wykonuje logikę drabiny sekwencyjnej narzędzia maszynowego, zarządza zmianami narzędzi, kontrolą płynu chłodniczego, blokadami drzwi, ograniczeniami osi i funkcjami panelu operatora.Płyta I / O jest, jak te wyjścia PMC dotrzeć do panelu elektrycznego maszyny, i jak zewnętrzne wejścia maszyny docierają do PMC.

Po stronie maszyny:Po stronie narzędzia maszynowego, złącza deski I/O przewożą dyskretne sygnały cyfrowe, sygnały logiczne 24 V prądu stałego reprezentujące stan przełącznika granicznego, wyjścia magnetyczne, napędy cewki przekaźnika i wejścia przycisku.

Kluczowe informacje o produkcie

Podwójna kompatybilność Series 20 i Series 21

Określenie "F20/21" potwierdza, że ta płyta I/O obsługuje zarówno platformy CNC FANUC serii 20 jak i serii 21.Obie te serii mają wspólne ściśle powiązane architektury sprzętowe. Moduł I/O A16B-2201-0732 jest wspólny dla obu., uproszczenie inwentaryzacji w zakładach obsługujących mieszaną flotę maszyn z serii 20 i 21.

Seria 20 (F20):Poziom średniej klasy CNC FANUC z generacji serii 20 potwierdził się w tej sesji przy użyciu głównej płyty procesora A16B-2201-0722.Seria 20 obsługuje centra obróbki i centra obróbki, które wymagają zdolnego sterowania wielosiowego poza kompaktowym zakresem serii 0.

Seria 21 (F21):Seria 21 jest kompaktowym wariantem w rodzinie FANUC 20 serii, dzielącym znaczące wspólne elementy sprzętowe z serią 20 przy jednoczesnym ukierunkowaniu optymalizowanych kosztów konfiguracji narzędzi maszynowych.

Scenariusze zastosowania

F20 Utrata w układzie I/O:W centrum obróbczym FANUC serii 20 występują usterki wprowadzania/wyjmowania ̇ niektóre wyjścia PMC przestają działać lub sygnały wejściowe nie są już odczytywane poprawnie.Moduł I/O A16B-2201-0732 został zidentyfikowany jako usterka/Zastąpienie przywraca komunikację PMC-maszyna.

Serię 21 Wydatki na obsługę CNC:W zakładzie produkcyjnym FANUC serii 21 CNC podlega konserwacji deski sterującej.

Częste pytania

P1: Jak potwierdzić, że A16B-2201-0732 jest prawidłową płytą I/O dla mojego CNC serii 20 lub 21?

Jeśli na etykiecie znajduje się A16B-2201-0732, to jest potwierdzona wymiana.Sprawdź, czy typ wyświetlacza CNC jest 9-calowy CRT. Odnośnik krzyżowy do odpowiedniego schematu przydziału tablicy w podręczniku sprzętowym FANUC serii 20/21.

P2: Jakie rodzaje usterek I/O wskazują na usterkę A16B-2201-0732?

usterki płyt I/O występują zazwyczaj jako: specyficzne wejścia PMC, które stale odczytują 0 lub 1 niezależnie od rzeczywistego stanu sygnału maszyny; wyjścia PMC, które nie aktywują podłączonych obciążeń;lub kody alarmowe PMC identyfikujące błędy komunikacji I/O. Distinguish from wiring faults (which affect individual circuits) by checking whether multiple unrelated I/O points have failed simultaneously — a pattern that points to the board rather than external wiring.

P3: Czy wymiana A16B-2201-0732 wpływa na programy lub parametry części CNC?

Nie. Programy części i parametry osi znajdują się w głównych modułach pamięci SRAM CNC, a nie na płycie I/O. Zastąpienie A16B-2201-0732 nie ma wpływu na przechowywane dane CNC.Po zamontowaniu deski zamiennej, weryfikuje prawidłowe działanie I/O poprzez sprawdzenie, czy wszystkie wejścia i wyjścia PMC działają zgodnie z oczekiwaniami przed wznowieniem produkcji.

P4: Jakie środki ostrożności w zakresie ESD stosuje się przy obsłudze A16B-2201-0732?

Przechowywać i transportować w opakowaniach antystatycznych.Całkowicie wyłączyć CNC przed dostępem do płyt wewnętrznych ️ stosować stosowne instrukcje obsługi technicznej FANUC serii 20/21 w celu uzyskania dostępu do płyt.
