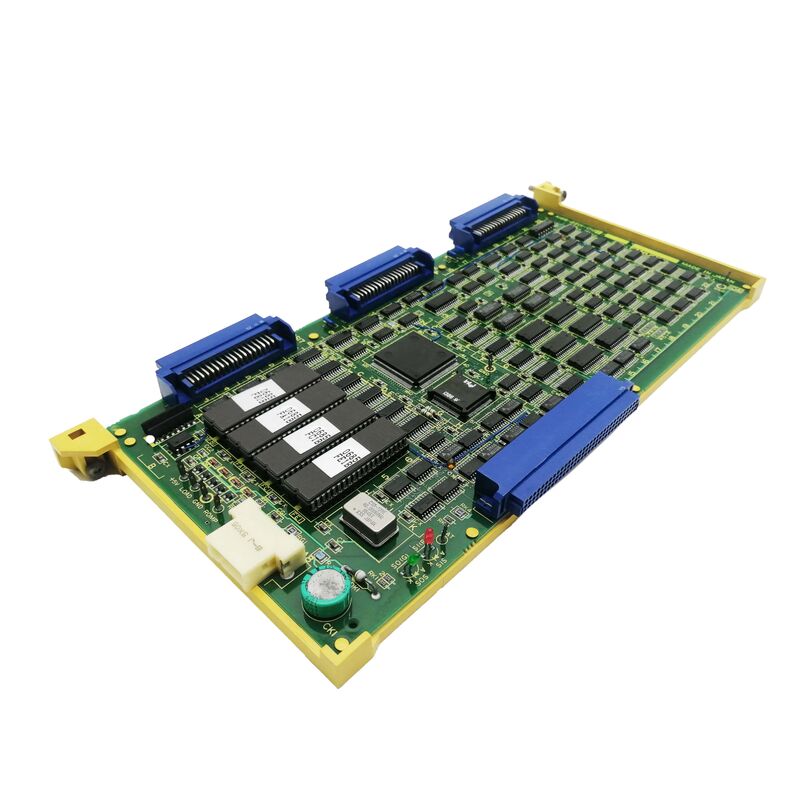

A16B-2201-0851 Używana płyta obwodu drukowanego sterownika PLC Fanuc, wzmacniacz 200W PCB

A16B-2201-0851∙ FANUC PMC-NB Płyty drukowane F15M / F15T / F15B PCB sterowania maszyną CNC

Co robi PMC w systemie CNC FANUC

Narzędzia maszynowe CNC mają dwie różne warstwy sterowania pracujące jednocześnie:

W sprawieCNCobsługuje wszystkie ruchy osi, prędkość wrotnika, interpolację i wykonywanie programów z kodem G. Funkcje precyzyjnego obróbki.

W sprawiePMC(Programowalne sterowanie maszyną) obsługuje wszystko inne: płyn chłodzący włączany/wyłączany, sterowanie transportem chipów, blokady drzwi, sekwencje wymiany narzędzi, hydrauliczna logika zacisków, transfer palet,światła panelu operatora i przyciskiPMC uruchamia programy logiczne drabiny – zasadniczo sterownik sterowany wbudowany w FANUC CNC – i wykonuje je niezależnie od programu ruchu CNC.

A16B-2201-0851 to płyta sterująca serii PMC-NB, która wykonuje tę logikę sekwencji maszynowej w systemach CNC FANUC 15M (centrum obróbki), 15T (centrum obrotowe) i 15B.

Kluczowe informacje o produkcie

Seria FANUC 15 ️ Obróbka, skręcanie i warianty typu B

A16B-2201-0851 obsługuje trzy warianty CNC w serii FANUC 15:

F15M (centrum obróbcze):15M CNC steruje pionowymi ośrodkami obróbkowymi, poziomymi ośrodkami obróbkowymi i wydajnymi wieloosiowymi frezarami.zaciski osi, zarządzania płynem chłodzącym i logiki panelu operatora.

F15T (środek skrętu):Funkcje PMC-NB obejmują sterowanie stocznią i stałym spoczynkiem, interfejsy z podkładką prętową, sekwencje przyjmowania części i logikę zaciskania chuck / collet.

F15B:Wariant platformy serii 15, również obsługiwany przez tę samą płytę A16B-2201-0851 PMC-NB.

Scenariusze zastosowania

Diagnoza błędu wymiennika narzędzi:Centrum obróbki z FANUC 15M CNC opracowuje losowy alarm wygaśnięcia zmiany narzędzia.źródłem usterki jest płyta PMC-NBZastąpienie A16B-2201-0851 przywraca wiarygodne wykonanie zmiany narzędzia.

Naprawa i odbudowa CNC:Po awarii zasilania system FANUC 15T CNC jest przywracanie. Wiele płyt są sprawdzane. Płyty PMC-NB testowane jako nieudane i zastąpione jest A16B-2201-0851.Po ponownym załadowaniu programu PMC i weryfikacji sekwencji maszyny, zwrotnik wraca do produkcji.

Zapasy zapasowe prewencyjne:Zakład produkcyjny obsługujący kilka urządzeń CNC serii 15 FANUC utrzymuje A16B-2201-0851 jako kluczową zapasową jednostkę, umożliwiającą szybką reakcję na awarię płyty PMC bez przedłużania przestoju maszyny.

Częste pytania

P1: Co dzieje się z programem PMC po zastąpieniu A16B-2201-0851?

Program drabiny PMC jest przechowywany w pamięci nielotnej w systemie CNC.Po zastąpieniu A16B-2201-0851, program PMC jest zazwyczaj ponownie ładowany z taśmy zapasowej, przekazu RS-232 lub urządzenia I/O. Przed wymianą płyty zawsze potwierdzaj, że istnieje ważna kopia zapasowa programu PMC,i weryfikuje działanie programu PMC poprzez pełne badanie sekwencji maszyny po instalacji.

P2: Jakie znaczenie ma oznaczenie "W/O CAP" dla A16B-2201-0851?

"W/O CAP" oznacza, że płyta jest dostarczana bez kondensatora zapasowego akumulatora.Wariant W/O CAP opiera się na zapasowej baterii systemu lub alternatywnej pamięci pamięci do przechowywania programu podczas wyłączenia. Przy wymianie istniejącej płyty należy dopasować konfigurację oryginalnej płyty do konfiguracji W/O CAP lub z kondensatorem, aby utrzymać konstrukcję pamięci systemu.

P3: Czy A16B-2201-0851 może być stosowany we wszystkich modelach serii FANUC 15?

Potwierdza się, że płyta A16B-2201-0851 jest stosowana do FANUC 15M, 15T i 15B. Inne warianty serii 15 , takie jak 15MA lub 15TA w zależności od konkretnej konfiguracji CNC i wersji oprogramowania. Przed zainstalowaniem A16B-2201-0851 w systemie należy potwierdzić, że docelowy model CNC jest 15M, 15T lub 15B i zweryfikować, czy przegląd deski odpowiada zainstalowanej wersji sprzętu PMC-NB.

P4: Czy płytę PMC-NB można naprawić, czy zawsze konieczna jest wymiana?

Naprawa PCB na poziomie komponentów jest technicznie możliwa dla A16B-2201-0851. Firmy serwisowe FANUC CNC oferują naprawę na poziomie płyty przy użyciu oryginalnych lub równoważnych klas komponentów.Naprawa jest opcją opłacalną, gdy nie ma potwierdzonej płyty bezpośredniej wymianyW przypadku maszyn o znaczeniu krytycznym dla produkcji naprawa płyt przez wykwalifikowanego specjalistę od napraw FANUC jest akceptowalną alternatywą dla wymiany,pod warunkiem, że naprawiona płyta została poddana badaniu funkcjonalnemu przed ponowną instalacją.

P5: Gdzie w szafce CNC znajduje się A16B-2201-0851?

W szafkach CNC serii FANUC 15 płyta PMC-NB instaluje w głównej jednostce sterującej zestaw zamontowany na stojaku zawierający płyta CPU, karty sterujące ośmi i inne płyty CNC.Położenie płyty w regalu zależy od konkretnej konfiguracji szafki z serii 15 i całkowitego kompletu płyt systemu. Przed usunięciem lub wymianą A16B-2201-0851 należy zapoznać się z instrukcją obsługi sprzętu FANUC 15M/15T/15B dotyczącą mapy przydziału specjalnych gniazd zainstalowanego systemu.
