FANUC A16B-2202-0152 | Płytka okablowania serwowzmacniacza SVUC2-4/12 — Do A06B-6090-H223, dwuosiowego SVUC serii Alpha, płytka obwodu mocy A16B-2202, pochodzenie Japonia

Kluczowe specyfikacje

Przegląd

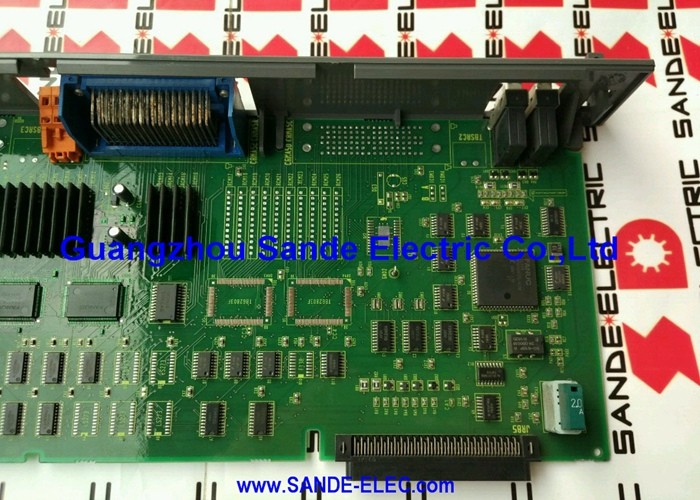

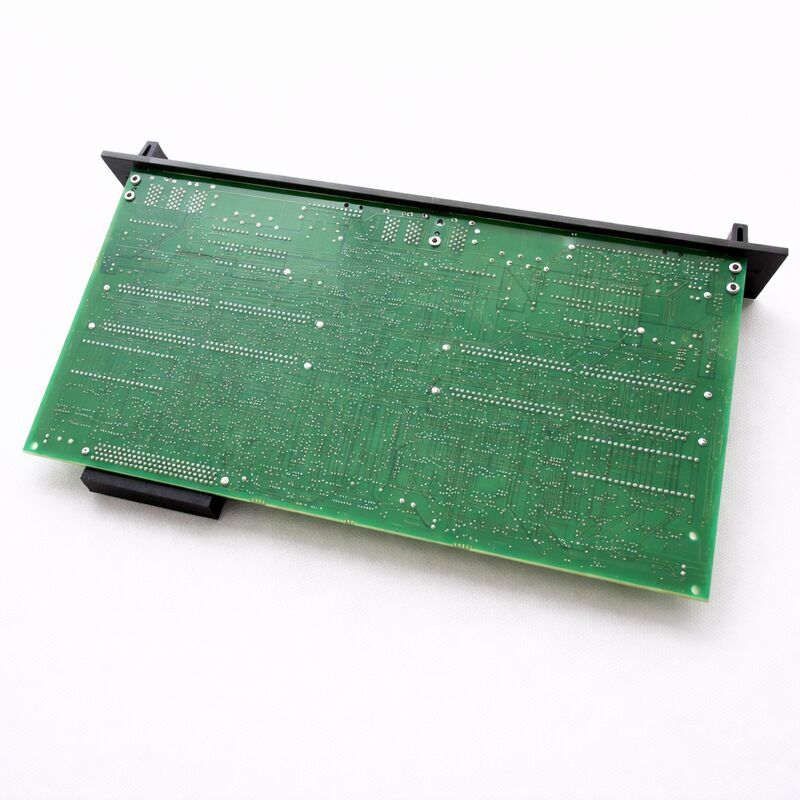

FANUC A16B-2202-0152 to płytka okablowania dla SVUC2-4/12 — jednego z dwuosiowych wariantów rodziny wzmacniaczy SVUC FANUC Alpha. Generacja SVUC zajmuje ważne miejsce w historii serwowzmacniaczy FANUC. Jest to wariant serii Alpha wykorzystujący interfejs typu C — cyfrową magistralę szeregową, która poprzedza FSSB (Fibre-optic Serial Servo Bus) wprowadzoną w późniejszych generacjach Alpha i Alpha i.Dla maszyn, które go używają, SVUC stanowił znaczący krok naprzód w stosunku do analogowych serwowzmacniaczy, które zastąpił, wprowadzając cyfrowe sterowanie serwo z ulepszoną koordynacją osi i dokładniejszym zamknięciem pętli pozycji.Oznaczenie SVUC2 oznacza dwuosiowość — ten moduł wzmacniacza steruje dwiema osiami serwo z jednego modułu.

Sufiks 4/12 określa znamionowy prąd szczytowy dla każdej osi: 4A dla osi L i 12A dla osi M. To asymetryczne sparowanie jest celowe.

Pojedynczy moduł z różnymi znamionowymi prądami dla każdej osi pozwala producentowi maszyny dopasować moc wzmacniacza do rzeczywistych wymagań każdej sterowanej osi — mniejsza oś (np. oś C lub konik) sparowana z większą osią posuwową (X, Z lub Y) w tym samym module.

Płytka okablowania obsługuje całą fizykę wysokoprądową wewnątrz SVUC2-4/12. Łączy się z magistralą DC z jednostki zasilającej SVUC, przełącza tranzystory IGBT sterujące przepływem prądu silnika, wykrywa rzeczywiste prądy silnika i kieruje napięcia fazowe silnika do dwóch zestawów zacisków wyjściowych.

Towarzysząca płyta sterująca (A20B-2002-0032) obsługuje inteligencję cyfrową — odbiera polecenia interfejsu typu C z CNC, uruchamia algorytm serwo i wysyła polecenia sterowania bramką do tej płytki okablowania.

Funkcja płytki okablowania SVUC w module wzmacniacza

Wewnątrz modułu A06B-6090-H223 SVUC2-4/12, płytka okablowania A16B-2202-0152 obsługuje funkcje związane z dużymi prądami i fizycznym połączeniem między elektroniką sterującą a silnikami serwo:

Wejście magistrali DC.

Sekcja zasilania jednostki SVUC dostarcza wyprostowane napięcie magistrali DC do każdego modułu serwo SVUC.

Płytka okablowania kończy to połączenie magistrali i rozprowadza napięcie magistrali DC do mostków tranzystorów IGBT dla obu osi.Podwójne przełączanie IGBT.

Dwa niezależne mostki IGBT — jeden dla osi L (4A) i jeden dla osi M (12A) — przełączają prąd silnika pod kontrolą wyjść sterowania bramką płyty sterującej. Bloki IGBT dla każdej osi są dopasowane do ich odpowiednich znamionowych prądów.

Mostek osi L obsługuje mniejszy prąd niż mostek osi M, ale oba muszą niezawodnie przełączać w całym zakresie prądu roboczego.Pomiar prądu.

Elementy pomiaru prądu na płytce okablowania mierzą rzeczywiste prądy fazowe silnika dla każdej osi. Pomiary te są przekazywane z powrotem do algorytmu serwo płyty sterującej, która zamyka pętlę prądową w celu utrzymania zadanego momentu obrotowego.

Dokładny pomiar prądu jest podstawą wydajności serwo — każde pogorszenie dokładności czujnika bezpośrednio wpływa na jakość sterowania pozycją i prędkością.Podwójne zaciski wyjściowe silnika.

Płytka okablowania zapewnia dwa zestawy połączeń wyjściowych faz silnika — jedno dla silnika osi L i jedno dla silnika osi M.

Każdy zestaw przenosi pełny znamionowy prąd swojej osi, wymagając odpowiedniego rozmiaru zacisków i izolacji.SVUC w porównaniu do późniejszych generacji wzmacniaczy Alpha

Zrozumienie pozycji SVUC w historii wzmacniaczy FANUC pomaga określić oczekiwania dotyczące dostaw części zamiennych i konserwacji.

Generacja SVUC (seria Alpha, interfejs typu C) była wdrażana z systemami CNC FANUC od końca lat 80. do połowy/końca lat 90.

Maszyny z tego okresu mogą nadal działać w produkcji — często na starszych liniach produkcyjnych, gdzie produkowane części nie uległy zmianie, a ścieżka narzędzia maszyny jest zweryfikowanym zasobem produkcyjnym, który sprawia, że wymiana maszyny jest ekonomicznie nieopłacalna.

Po generacji SVUC, FANUC wprowadził SVU (seria Alpha, interfejs typu A/B), a następnie SVM (seria Alpha i, interfejs FSSB).

Te nowsze generacje nie są wymienne z SVUC — interfejs typu C wykorzystuje inny protokół komunikacyjny i złącze fizyczne niż interfejs typu A/B, a żaden z nich nie jest kompatybilny z FSSB.

Maszyna okablowana dla SVUC nie może używać wzmacniaczy SVU ani SVM bez wymiany głównej płyty CNC i wszystkich kabli serwo.

Oznacza to, że płytka okablowania A16B-2202-0152 — i należący do niej wzmacniacz SVUC2-4/12 — ma stabilny rynek części zamiennych.

Maszyny, które go używają, nie mogą używać nowszych wzmacniaczy bez znaczącej modernizacji, więc ekosystem części zamiennych SVUC trwa.

Często zadawane pytania

P1: Wzmacniacz SVUC2-4/12 pokazuje alarm serwo na osi M, ale oś L działa normalnie. Czy to wskazuje na awarię płytki okablowania A16B-2202-0152?

Alarm jednej osi przy normalnie działającej drugiej osi zawęża usterkę do łańcucha sprzętowego osi M.

Płytka okablowania obsługuje obie osi, ale mostek IGBT i obwód pomiaru prądu każdej osi są niezależne.

Jeśli alarmem jest usterka IPM (przeciążenie prądowe lub termiczne), mostek IGBT osi M na płytce okablowania mógł ulec awarii. Jeśli alarmem jest błąd pozycji lub prędkości, usterka jest bardziej prawdopodobna w silniku osi M, enkoderze lub okablowaniu.

Potwierdź kod alarmu w instrukcji konserwacji serii FANUC Alpha przed stwierdzeniem awarii płytki okablowania.

P2: Czy A16B-2202-0152 można serwisować na poziomie komponentów, zamiast wymieniać jako kompletną płytkę?

Serwis na poziomie komponentów jest możliwy dla wykwalifikowanych specjalistów. Najczęstsze tryby awarii płytki okablowania obejmują moduły IGBT (w przypadku awarii przeciążeniowych) i kondensatory elektrolityczne (w przypadku starzenia termicznego).

Oba można wymieniać na poziomie komponentów, jeśli dostępne są odpowiednie części zamienne.

Rezystory pomiaru prądu również mogą ulec awarii i są wymienne.

Dla zakładów z dostępem do techników serwisowych kwalifikowanych przez FANUC i odpowiedniego sprzętu testującego, naprawa na poziomie komponentów jest często bardziej ekonomiczna niż wymiana całej płytki dla generacji SVUC, gdzie kompletne płytki zamienne z rynku wtórnego mogą być rzadkie.

P3: Wzmacniacz SVUC2-4/12 został wymieniony jako kompletna jednostka, ale stara płytka okablowania wydaje się nieuszkodzona. Czy można ją przenieść do nowej obudowy?

Tak, pod warunkiem, że architektura wymienianej obudowy jest zgodna z oryginałem.

Płytka okablowania (A16B-2202-0152) i płyta sterująca (A20B-2002-0032) to funkcjonalne komponenty SVUC2-4/12 — mechaniczna obudowa i złącza magistrali zapewniają strukturę.

Jeśli dostępna jest nowa obudowa o odpowiedniej architekturze mechanicznej, można przenieść funkcjonalne płytki.

Upewnij się, że poziom rewizji płyty sterującej to /03B lub nowszy, zgodnie ze specyfikacją dokumentacji części FANUC dla tej konfiguracji wzmacniacza.

P4: Co to jest interfejs typu C w SVUC i czym różni się od FSSB używanego w nowszych wzmacniaczach FANUC?

Interfejs typu C to cyfrowa magistrala komunikacji szeregowej używana między sterownikami CNC FANUC a generacją wzmacniaczy serwo SVUC.

Wykorzystuje złącze kabla wieloprzewodowego (zazwyczaj CX5 lub podobne złącze typu C po stronie CNC i odpowiadające mu złącze po stronie wzmacniacza).

FSSB (Fibre-optic Serial Servo Bus) zastępuje kabel miedziany łączem światłowodowym, zapewniając większą przepustowość, izolację elektryczną i odporność na zakłócenia elektromagnetyczne.

Te dwa interfejsy są niekompatybilne zarówno pod względem sprzętu (różne złącza i kable), jak i oprogramowania (różne protokoły komunikacyjne).

Maszyna ze wzmacniaczami SVUC wykorzystuje porty interfejsu typu C CNC; porty te nie są tymi samymi co porty światłowodowe FSSB.

P5: Jak należy zarządzać napięciem magistrali DC podczas wymiany płytki okablowania A16B-2202-0152?

Płytka okablowania ma bezpośredni kontakt z magistralą DC wewnątrz SVUC2-4/12. Przed otwarciem wzmacniacza magistrala DC musi zostać całkowicie rozładowana.

Po wyłączeniu zasilania jednostki zasilającej SVUC, odczekaj co najmniej pięć minut przed otwarciem obudowy wzmacniacza.

Użyj woltomierza, aby potwierdzić, że napięcie magistrali DC spadło poniżej 30V przed dotknięciem jakiegokolwiek elementu na płytce okablowania.

Kondensatory magistrali DC w jednostce zasilającej przechowują energię, która może spowodować poważne obrażenia elektryczne — nigdy nie zakładaj, że rozładowanie jest zakończone tylko na podstawie czasu; zawsze weryfikuj za pomocą przyrządu.

Ten środek ostrożności dotyczy nawet sytuacji, gdy zasilanie sieciowe zostało odłączone.
