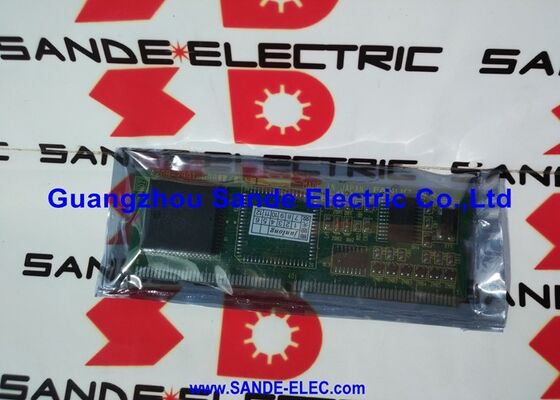

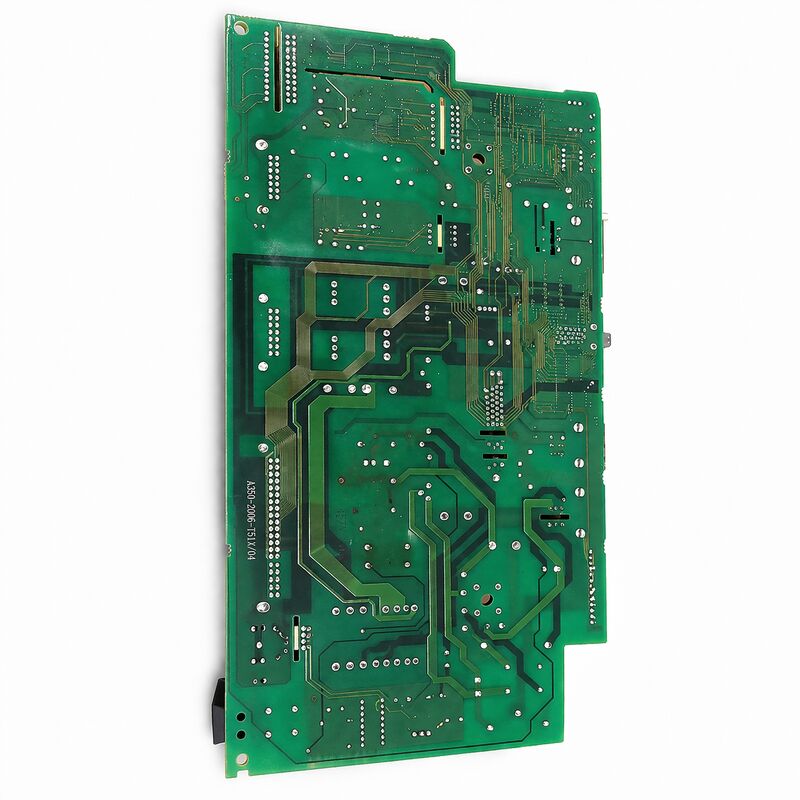

1 PC Nowa płytka Fanuc A16B-2202-0420 A16B22020420 A16B-22O2-O42O

FANUC A16B-2202-0420 | Płyta okablowania zasilacza serwo serii Alpha — dla PSM-5.5 i PSM-11 (wczesna rewizja) A06B-6077, 200VAC, część zamienna napędu generacji Alpha, pochodzenie Japonia

Przegląd

Płyta FANUC A16B-2202-0420 to płyta okablowania zasilacza dla modułów PSM FANUC z mniejszą mocą generacji Alpha — PSM-5.5 (5,5 kW) i PSM-11 (11 kW) z serii A06B-6077.

Moduły te zostały zaprojektowane do kompaktowych obrabiarek CNC, gdzie całkowite zapotrzebowanie mocy systemu napędowego jest niewielkie: małe tokarki CNC z dwoma osiami serwo i stosunkowo małym silnikiem wrzeciona, kompaktowe centra obróbcze z trzema osiami i wrzecionem średniej mocy, lub inne specjalistyczne maszyny, w których łączna moc silników mieści się w zakresie 5,5–11 kW ciągłej pracy.

PSM-5.5 i PSM-11 stanowią dolny zakres oferty zasilaczy serii Alpha firmy FANUC.

W kontekście systemu napędowego, moc znamionowa PSM w kilowatach reprezentuje moc ciągłą, którą może dostarczyć do wszystkich podłączonych wzmacniaczy serwo i wrzeciona jednocześnie.

PSM-5.5 zasilający 2-osiową tokarkę z silnikiem wrzeciona 3,7 kW ma około 1,8 kW dostępne dla obu osi serwo łącznie — co jest zazwyczaj wystarczające dla mniejszych silników serwo w kompaktowych tokarkach.

PSM-11 obsługujący trzy osie plus wrzeciono 7,5 kW to bardziej wymagająca konfiguracja, ale nadal praktyczna dla maszyn o niewielkich mocach silników serwo.

Płyta okablowania A16B-2202-0420, podobnie jak jej odpowiednik A16B-2202-0421, jest komponentem domeny mocy — obsługuje trójfazowe wejście sieciowe 200VAC i przekształca je w magistralę DC, z której korzystają podłączone wzmacniacze serwo i wrzeciona.

Jej architektura opiera się na tych samych zasadach: mostek prostowniczy, obwód wstępnego ładowania, falownik regeneracyjny (lub hamowanie rezystancyjne w wariantach PSMR) i dystrybucja magistrali DC.

Krosowanie z A16B-2202-0420 na A16B-2202-0421 na granicy rewizji 04C/05D odzwierciedla ciągłe udoskonalanie sprzętu serii Alpha PSM przez firmę FANUC.

Model -0420 to starsza płyta z wcześniejszą rewizją; model -0421 reprezentuje zaktualizowany projekt używany w nowszych rewizjach i modułach o większej mocy.

Kluczowe specyfikacje

Kompaktowe napędy PSM Alpha w użyciu — kontekst konserwacji

PSM-5.5 i PSM-11 były montowane w kompaktowych obrabiarkach, które były popularnym wyborem w małych warsztatach i zakładach produkcyjnych w latach 90. i na początku XXI wieku.

Znaczna baza zainstalowanych maszyn tego typu nadal działa — małe tokarki CNC produkujące części toczone, kompaktowe pionowe centra obróbcze używane do produkcji prototypów i krótkich serii, oraz specjalistyczne maszyny, takie jak szlifierki CNC i systemy grawerowania.

W przypadku tych maszyn ekonomika konserwacji różni się od ekonomiki dużych, cennych centrów produkcyjnych.

Pozostała wartość maszyny może być niewielka, ale jej specyficzna rola w procesie produkcyjnym oznacza, że przestoje nadal są uciążliwe.

Płyta okablowania A16B-2202-0420 — lub częściej kompletny moduł PSM — to komponent, którego awaria całkowicie zatrzymuje maszynę, co czyni szybką dostępność przetestowanej części zamiennej priorytetem.

PSM A06B-6077-H106 i H111 są fizycznie mniejsze niż moduły A06B-6087 o większej mocy, a ich konstrukcja wewnętrzna jest odpowiednio bardziej kompaktowa.

Ta kompaktowość oznacza, że wymiana komponentów wewnątrz modułu — zwłaszcza elektrolitycznych kondensatorów magistrali DC — wymaga większej ostrożności niż w przypadku większych modułów, ale nie jest zasadniczo trudniejsza dla doświadczonego technika napędów.

Typowe tryby awarii modułów PSM Alpha o niskiej mocy

Starzenie się kondensatorów magistrali DC: Kondensatory elektrolityczne w sekcji wygładzania magistrali DC starzeją się w zależności od czasu, temperatury i godzin pracy. Po 10–15 latach eksploatacji ich pojemność maleje, a ESR (równoważna rezystancja szeregowa) rośnie.

Efektem jest zwiększone tętnienie magistrali DC — napięcie magistrali bardziej oscyluje wokół swojej nominalnej wartości, ponieważ kondensatory nie są już w stanie skutecznie pochłaniać przejściowych prądów. Objawy obejmują: niewyjaśnione sporadyczne alarmy podczas zmian osi, sporadyczne pojawianie się kodów alarmowych PSM (szczególnie podczas momentów dużego zapotrzebowania, takich jak jednoczesne przyspieszanie osi) i zmniejszoną zdolność do generowania momentu obrotowego.

Awarie komponentów obwodu wstępnego ładowania: Rezystor wstępnego ładowania ogranicza prąd udarowy podczas włączania zasilania. Jeśli ten rezystor ulegnie degradacji (wzrost rezystancji) lub ulegnie przerwaniu, magistrala DC albo się nie ładuje, albo ładuje się powoli.

Jeśli stycznik obejściowy lub jego obwód sterujący ulegnie awarii, magistrala ładuje się przez rezystor na stałe — co może działać przy niewielkim obciążeniu, ale zawodzi pod obciążeniem. Powoduje to stan "PSM gotowy, ale niskie napięcie magistrali", który CNC wykrywa jako błąd wzmacniacza serwo.

Degradacja komponentów prostownika: Diody prostownicze lub tyrystory, które przekształcają AC na DC, mogą ulec degradacji z czasem, szczególnie jeśli zasilanie maszyny doświadczyło przejściowych przepięć.

Zdegradowane prostowniki wytwarzają niższe niż normalne napięcie magistrali DC lub zwiększoną zawartość harmonicznych AC na magistrali.

A16B-2202-0420 vs A16B-2202-0421 — Wybór właściwej płyty

Kluczowa różnica między tymi dwiema płytami okablowania polega na module PSM, do którego należą, co jest określane przez poziom rewizji modułu PSM:

Jeśli moduł PSM to A06B-6077-H106 (PSM-5.5) lub A06B-6077-H111 (PSM-11) — dowolna rewizja — odpowiednią płytą okablowania jest A16B-2202-0420.

Jeśli moduł PSM to A06B-6087-H115 (PSM-15) lub większy — Rewizja 05D lub nowsza — odpowiednią płytą okablowania jest A16B-2202-0421.

Jeśli moduł PSM to A06B-6087-H115 (PSM-15) Rewizja A (wcześniejszy wariant) — odpowiednią płytą okablowania jest również A16B-2202-0421, ale z konfiguracją płyty sterującej wcześniejszej rewizji.

Gdy pełna historia rewizji modułu PSM jest niepewna, najbezpieczniejszym podejściem jest wymiana kompletnego modułu PSM (obudowa, płyta okablowania i płyta sterująca razem) jako dopasowanej i przetestowanej jednostki od specjalistycznego dostawcy, zamiast wymiany samej płyty okablowania.

FAQ

P1: Moduł PSM-5.5 pokazuje diodę LED alarmu "1" przy włączaniu zasilania. Czy to oznacza awarię płyty okablowania?

Dioda LED "1" w diagnostyce serii Alpha PSM firmy FANUC zazwyczaj wskazuje na awarię zasilania sterowania — zasilanie sterowania 24V do PSM nie zostało ustanowione.

Wskazuje to na zewnętrzne zasilanie 24V lub jego okablowanie, a nie na płytę okablowania zasilania A16B-2202-0420. Płyta okablowania obsługuje obwód główny (konwersja AC na DC), a nie wejście zasilania sterowania.

Przed zbadaniem płyty okablowania należy sprawdzić zasilanie 24VDC do złącza zasilania sterowania PSM.

P2: Czy A16B-2202-0420 można zastąpić A16B-2202-0421 w PSM-5.5 lub PSM-11?

Są to różne płyty zaprojektowane dla różnych modeli PSM. Chociaż dzielą wspólną architekturę funkcjonalną, ich parametry komponentów, wymiary fizyczne i przypisania złączy są dopasowane do ich odpowiednich obudów PSM.

Instalacja płyty -0421 w obudowie A06B-6077 PSM-5.5 lub PSM-11 nie jest obsługiwana — układy złączy i konfiguracje obwodów różnią się. Wymieniaj na takie same: -0420 na -0420 w serii A06B-6077.

P3: Maszyna pracowała, a następnie PSM-11 nagle się wyłączył z alarmem. Maszyna nie była pod dużym obciążeniem. Co należy sprawdzić?

Nieoczekiwane wyłączenie przy niskim obciążeniu jest często zdarzeniem termicznym — zabezpieczenie termiczne PSM zadziałało, ponieważ temperatura wewnętrzna przekroczyła próg. Nawet przy niskim obciążeniu silnika, PSM generuje ciepło we własnych obwodach.

Sprawdź wentylator chłodzący PSM (jeśli jest zamontowany): zablokowany lub uszkodzony wentylator jest najczęstszą przyczyną nieoczekiwanego wyłączenia termicznego w starszych modułach PSM. Sprawdź również, czy ścieżki wentylacyjne szafy nie są zablokowane i czy temperatura otoczenia wewnątrz szafy mieści się w specyfikacji.

Jeśli wentylator działa, a temperatury są normalne, zmierz napięcie magistrali DC — napięcie magistrali poza specyfikacją (zbyt wysokie lub zbyt niskie) może również wywołać wyłączenie ochronne.

P4: Czy A16B-2202-0420 jest kompatybilny z PSM-15 z serii A06B-6087?

Zgodnie z dokumentacją serii Alpha firmy FANUC, A06B-6087-H115 PSM-15 Rewizja B lub nowsza wykorzystuje płytę okablowania A16B-2202-0421 (Rewizja 05D lub nowsza), podczas gdy wariant Rewizji A wykorzystuje A16B-2202-0421 z płytami sterującymi wcześniejszej rewizji.

A16B-2202-0420 jest powiązany z modułami A06B-6077 PSM-5.5 i PSM-11. Przed wyborem zamiennej płyty okablowania należy potwierdzić konkretną rewizję modułu PSM z jego tabliczki znamionowej.

P5: Po remoncie modułu PSM z wymianą płyty okablowania, maszyna pokazuje "SV alarm" na wszystkich osiach serwo przy starcie. Jaka jest przyczyna?

Alarm serwo na wszystkich osiach przy starcie po wymianie PSM zazwyczaj oznacza, że magistrala DC nie osiągnęła napięcia roboczego — wzmacniacze serwo czekają, aż magistrala DC osiągnie poziom progowy, zanim się zainicjalizują.

Może się tak zdarzyć, jeśli: obwód wstępnego ładowania wymienionej płyty okablowania jest wadliwy (magistrala się nie ładuje), PSM nie otrzymał jeszcze sygnału MCON (sterowanie stycznikiem magnetycznym) z CNC (który jest wymagany do ukończenia sekwencji wstępnego ładowania), lub bezpieczniki linii AC dla PSM nie są sprawne.

Zmierz napięcie magistrali DC bezpośrednio na szynie zbiorczej w PSM lub na module SVM — jeśli jest poniżej oczekiwanego poziomu roboczego (zazwyczaj około 270–300V DC dla wejścia 200VAC), sekwencja wstępnego ładowania PSM nie zakończyła się pomyślnie.
