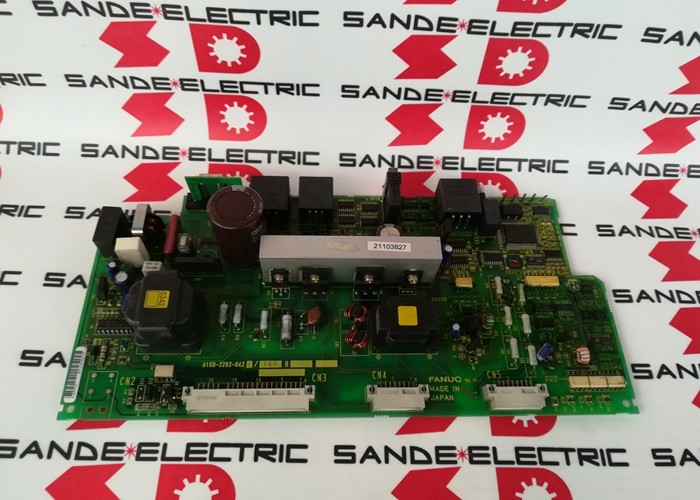

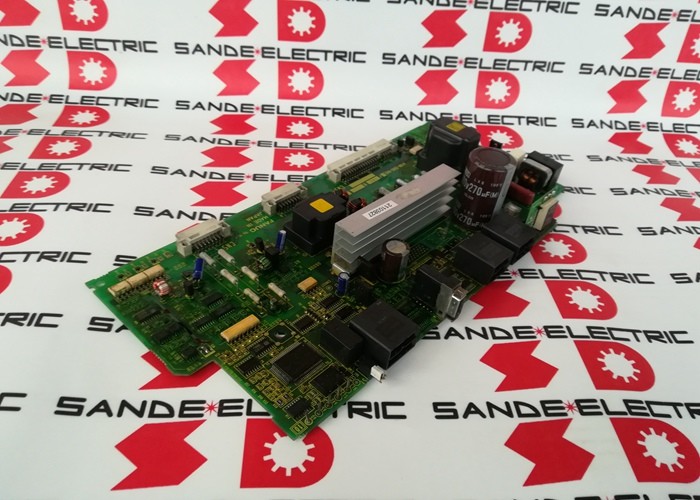

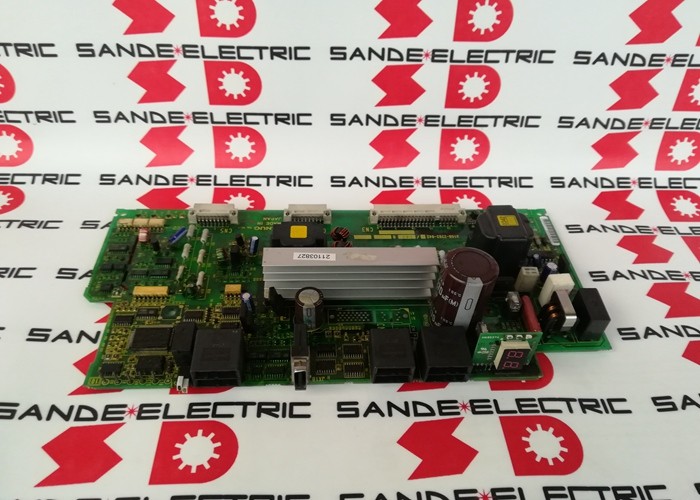

FANUC A16B-2202-0421 ∙ Alfa Series PSM Servo Power Supply Wiring Board ∙ Dla A06B-6087 PSM-15 poprzez PSM-55, 200VAC, wyłączony napęd przemysłowy zapasowy, Japonia

Przegląd

W sprawieFANUC A16B-2202-0421is the wiring board for FANUC's A06B-6087 series Alpha PSM (Power Supply Module) — the component that determines how much electrical power is available to the servo and spindle drives in a FANUC CNC machine tool's drive cabinet.

Wszystko inne w systemie napędowym zależy od prawidłowego działania PSM: moduły wzmacniacza serwo nie mogą przełączać prądu silnika bez napięcia prądu prądu stałego,i wzmacniacz węgla nie może uruchomić węglaPSM jest prawdziwym fundamentem systemu napędowego, a płyta kablowa A16B-2202-0421 jest sercem konwersji mocy PSM.

Rodzina A06B-6087 PSM obejmuje moduły zasilania generacji alfa o mocy ciągłej od 15 kW do 55 kW (przyliczki "15" do "55" wskazują ilość kilowatów).

Zakres ten obejmuje większość maszynowych narzędzi CNC produkowanych w latach 90. i 2000.od kompaktowych obróbek dwusazowych do dużych 5-osiowych centrów obróbczych z wieloma silnymi serwo-osiami oraz silnym silnikiem wrzutowym.

Wspólną płytą okablowania w tej gamie jest A16B-2202-0421, co czyni ją jedną z najczęściej stosowanych płyt w ekosystemie usług napędowych Alpha.

Konstrukcja regeneracji mocy A06B-6087 PSM jest godną uwagi cechą inżynieryjną.

Kiedy serwomotory spowalniają ̇ zatrzymują ciężki stół lub szybko poruszającą się oś ̇ energia kinetyczna przechowywana w tej poruszającej się masie musi gdzieś pójść.

W przypadku zasilania typu rezystansowego energia ta jest spalana jako ciepło w rezystorze hamulcowym.serwo wzmacniacze zwracają tę energię przez prąd stały z powrotem do PSM, który odwraca i wprowadza go z powrotem do zasilania prądem AC.

W rezultacie powstaje bardziej energooszczędny układ napędowy i eliminuje obciążenie cieplne z rezystorów hamulcowych, co jest ważne w szafkach o ograniczonym chłodzeniu.

Główne specyfikacje

Architektura PSM: Co zawiera tablica przewodów A16B-2202-0421

Wewnątrz modułów A06B-6087-H115 (PSM-15) do H155 (PSM-55) płyta przewodowa A16B-2202-0421 obsługuje konwersję mocy fizycznej.

Mostek trójfazowego prostownika:Konwertuje trójfazowe wejście 200 ′ 240 VAC do prądu stałego.

Diody naprawcze lub tirystory na tym etapie muszą wytrzymać pełne napięcie linii do linii i wymagania prądu szczytowego silnika całego połączonego układu napędowego.

Obwód przedładowania:Po uruchomieniu PSM kondensatory prądu stałego w układzie napędowym są początkowo rozładowane.

Poładowanie ich bezpośrednio wytworzy bardzo wysoki prąd napędowy.Następnie omija rezystor, gdy kondensatory są naładowane do napięcia operacyjnego.

Następnie kontaktor magnetyczny (MCC) zamyka się, aby podłączyć pełne zasilanie siecią, a PSM wchodzi w normalną pracę.

Staż inwertera regeneracyjnego:Obwody regeneracji mocy przyjmują prąd regeneracyjny z prądu stałego (generowany przez spowolnianie osi serwo) i przekształcają go z powrotem w prąd przemienny w celu powrotu do sieci.Polega to na sterowanym etapie falownika, który musi być zsynchronizowany z częstotliwością i fazą zasilania siecią.

Podział prądu prądu stałego:Zregulowane napięcie przycisku prądu stałego (nominalnie 300 V prądu stałego przy wejściu 200 VAC) jest rozprowadzane za pośrednictwem prętów przycisku do wszystkich podłączonych modułów SVM i SPM w stojaku napędowym.

Płyty przewodowe zapewniają punkty połączenia autobusu i ścieżkę prądu dla tej dystrybucji.

Rewizja Historia Dlaczego Rewizja 05D ma znaczenie

Moduł A16B-2202-0421 został określony od wersji 05D dla modułów A06B-6087 PSM. Wcześniejsze wersje (04C i wcześniejsze) wykorzystywały płytę okablowania A16B-2202-0420. The revision boundary at 05D/04C represents a hardware update in the PSM module — the updated wiring board (A16B-2202-0421) introduced improvements to the power conversion circuitry compared to the earlier -0420.

Przy zakupie urządzenia zastępczego przegląd modułu PSM określa, która płyta okablowa jest prawidłowa.

Włączenie płyty z epoki Rewizji 04C do obudowy PSM z Rewizji 05D lub nowszej generacji spowodowałoby niekompatybilność w złączach interfejsu lub konfiguracji obwodu.

Przed złożeniem zamówienia należy zawsze porównywać oznakowanie przeglądu modułu PSM ze specyfikacją tablicy okablowania.

Bezpieczeństwo pociągów prądu stałego

Płyty okablowe A16B-2202-0421, podobnie jak wszystkie płyty okablowe PSM, działają w środowisku wysokiego napięcia.Pociąg prądu stałego, który ta płyta pomaga utrzymać, działa przy około 300 V prądu stałego w normalnej pracy..

Nawet po odłączeniu z sieci elektrycznej kondensatory prądu stałego (w PSM i w podłączonych modułach SVM/SPM) utrzymują ten ładunek przez kilka minut.

Any work involving removal or inspection of the A16B-2202-0421 wiring board must begin with a minimum waiting period after main power disconnection — typically the PSM's maintenance manual specifies 10–15 minutes — before the DC bus voltage can be assumed safe.

W tym czasie LED "CHARGE" na powierzchni PSM powinien zgasnąć, potwierdzając rozładowanie kondensatora.Pomiar napięcia przycisku prądu stałego bezpośrednio przy użyciu odpowiednio znamionowanego woltmetru przed dotknięciem jakichkolwiek komponentów wewnętrznych zapewnia ostateczne potwierdzenie.

Częste pytania

P1: PSM wyświetla kod LED stanu wskazujący na awarię.

Wyświetlacz LED PSM (zazwyczaj 2-cyfrowy 7-segmentowy) wyświetla kody diagnostyczne, które identyfikują, który podsystem w PSM uległ awarii.awaria układu głównego, lub usterki w obwodzie przedładowania bezpośrednio wpływają na obwody konwersji mocy tablicy kablowej.

Kody związane z awarią zasilania FSSB lub awarią sterowania zazwyczaj dotyczą tablicy sterowania towarzyszącej, a nie tablicy okablowania.

W podręczniku obsługi seryjnej Alfa znajduje się pełna tabela interpretacji kodów LED. Przed ustaleniem, która płyta nie działa, należy zawsze dokonać odniesienia krzyżowego do konkretnego kodu alarmu.

P2: Czy A16B-2202-0421 z PSM-26 może być używany w PSM-37?

A16B-2202-0421 jest wymieniony jako wspólna płyta okablowania w PSM-15 do PSM-55, która obejmuje zarówno PSM-26 jak i PSM-37.tablica okablowania jest fizycznie i elektrycznie tym samym elementem i może być używana zamiennie między tymi modelami.

Jednakże, the complete PSM unit's thermal design and cabinet installation are sized for each model's specific power rating — always verify the total kW output requirement of the machine's drive system against the PSM model's rated capability when replacing the whole module.

P3: PSM wykazuje usterkę "CHARGE" LED, a prąd stały nigdy nie osiąga napięcia roboczego.

Nieprawidłowe ładowanie prądu stałego jest wyraźnym wskaźnikiem problemu w układzie przedładowania lub układzie naprawcy.wybuchowy rezystor wstępnego ładowania (co powoduje, że autobus albo w ogóle się nie ładuje, albo ładuje się bardzo powoli), uszkodzony obwód sterownika kontaktora obejścia (który uniemożliwia obejście rezystora po początkowym ładowaniu) lub uszkodzone diody prostownicze (które wytwarzają częściową lub zerową autobusę prądu stałego).

Zanim podejmiemy decyzję, że tablica okablowa nie działa,Sprawdź, czy wchodzące napięcie prądu przemiennego jest zgodne ze specyfikacją, a bezpieczniki linii prądu przemiennego są nienaruszone. Te zewnętrzne kontrole zajmują kilka minut i eliminują najczęstsze przyczyny awarii prądu prądu stałego..

P4: Jaki jest związek pomiędzy tablicą okablowania A16B-2202-0421 a zalecanym reaktorem AC?

W przypadku PSM-15 (A06B-6087-H115) zalecany reaktor AC jest A81L-0001-0123. AC reactors are external components installed upstream of the PSM in the cabinet wiring — they reduce the harmonic currents drawn by the PSM's rectifier from the mains supply and limit the rate of inrush current.

Reaktor nie jest częścią samej tablicy okablowania, ale działa w połączeniu z nią.a ich brak lub nieprawidłowa klasyfikacja może powodować zwiększone obciążenie elementów naprawców kabli, co może przyspieszyć awarię.

P5: Płyty okablowania PSM są fizycznie uszkodzone w punkcie połączenia prądu stałego. Czy można to naprawić na poziomie części?

Uszkodzenia fizyczne w punktach podłączenia do autobusu prądu stałego or failed current-carrying components in the bus path — can sometimes be repaired at component level by specialist FANUC repair facilities with appropriate high-current soldering and bus bar replacement capability.

Jednakże skutki bezpieczeństwa związane z naprawą połączenia autobusowego o wysokim prędkości napędowej wymagają, aby każda naprawiona płyta została dokładnie przetestowana pod pełnym obciążeniem przed ponownym uruchomieniem.

W przypadku płyt okablowych PSM sprawdzone jednostki wymiany od specjalistycznych dostawców są często bardziej niezawodnym i opłacalnym rozwiązaniem w porównaniu z wewnętrzną naprawą na poziomie komponentów,zwłaszcza w przypadku niepewnego stopnia szkody.
