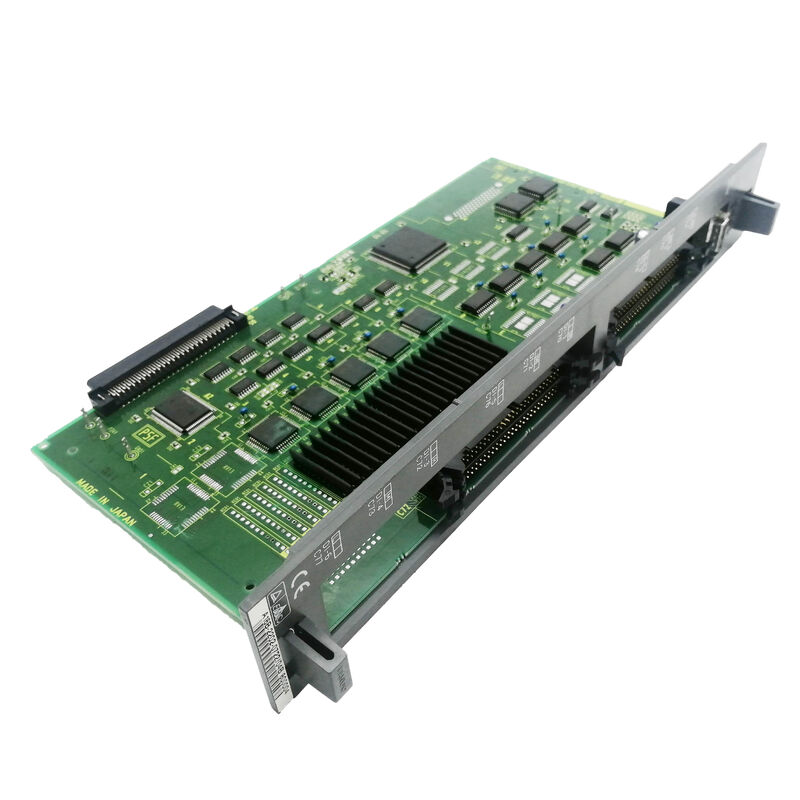

Wykorzystywana tablica FANUC PC A16B-2202-0435 A16B22020435 A16B-22O2-O435

A16B-2202-0435∙ FANUC Alfa Karta sterowania SPM A06B-6088 Seria / SPM-15 do SPM-55 / 043x Rodzina kart sterowania

A06B-6088 ¢ Serię SPM Core Alpha

A06B-6088 to podstawowa seria Alfa z serii FANUC Spindle Power Module, czyli serii wzmacniaczy węzłowych znajdujących się na tysiącach narzędziowych maszyn CNC zbudowanych w epoce Alpha.Jego sześć kategorii mocy obejmuje szeroki zakres silników węglowych:

Wszystkie moduły w tym zakresie używają tej samej karty sterowania.

Kluczowe informacje o produkcie

Kompatybilność oprogramowania i silnika

CNC Electronics zauważa, że moduły serii A06B-6088 SPM są wyposażone w "przypowiednik #H50x, który oznacza różne oprogramowanie: mianowicie #H500, #H501 i #H508." Te warianty oprogramowania określają, którą rodzinę silników węzłowych może sterować moduł:

• H500: Standardowa kompatybilność silnika
• H501: Rozszerzona lub alternatywna kompatybilność silnika
• H508: Dodatkowe warianty silników

Przy zakupie A16B-2202-0435 należy potwierdzić na podstawie tablicy nazwy zainstalowanego modułu wrzecionego, która wersja oprogramowania #H50x jest zainstalowana, oraz potwierdzić, że tablica zamienna jest wyposażona w kompatybilne oprogramowanie.

Scenariusze zastosowania

Uszkodzenie karty sterowania modułu wrzutowego SPM-22:FANUC Alpha SPM-22 (A06B-6088-H222) wywołuje usterkę w regulacji prędkości wrotnika ̇ wrotnik działa z nieprawidłową prędkością bez reagowania na polecenia CNC.Karta sterowania A16B-2202-0435 jest identyfikowana jako usterkaZmiana na odpowiednią wersję oprogramowania przywraca regulację prędkości.

Zmiana karty sterowania SPM-30:W dużym ośrodku obróbczym moduł węglowy o mocy 30 kW wymaga karty sterowania.A16B-2202-0435 obsługuje SPM-30 (A06B-6088-H230) w taki sam sposób, jak mniejsze klasyfikacje SPM. Ta sama karta sterowania obsługuje moduł 30kW.

Częste pytania

P1: Czy A16B-2202-0435 jest bezpośrednio wymienny z A16B-2202-0432?

Obie należą do rodziny A16B-2202-043x i obsługują pozycję karty sterowania serii A06B-6088 SPM.specyficzna wersja oprogramowania na każdej płycie może się różnić i wersja oprogramowania określa kompatybilność silnika. Przed zastąpieniem A16B-2202-0432 A16B-2202-0435 (lub odwrotnie) upewnij się, że obie deski posiadają ten sam wariant oprogramowania (#H500, #H501 lub #H508) co zainstalowany moduł wrzecionego.

P2: Jakie płyty wewnętrzne znajdują się w typowym module A06B-6088 SPM obok A16B-2202-0435?

Typowy moduł A06B-6088 SPM zawiera:

• Karta sterująca: A16B-2202-043x (lub A16B-2203-033x)
• PCB mocy/płyty bazowej: A20B-1006-0480 do A20B-1006-0690 (różni się w zależności od mocy)
• Płyty ogniowe: A20B-2902-039x (napęd bramy IGBT)
• Dodatkowa tablica sygnalizacyjna: A16B-2203-0332 w niektórych konfiguracjach

P3: Jakie kody alarmowe węzła CNC wskazują na awarię karty sterowania A16B-2202-0435?

Alarmy węglowe SP07 (odchylenie prędkości), SP08 (seryjny błąd komunikacji węglowej), SP24/SP25 (alarm IPM z powodu nieprawidłowych poleceń napędu bramy),i SP30/SP41 (błąd prędkości) może wynikać z usterek karty sterującejWyeliminować przyczyny zewnętrzne (silnik, koder, okablowanie) przed zakończeniem karty sterowania.

P4: Czy wymiana A16B-2202-0435 wymaga jakichkolwiek zmian parametrów?

Po zainstalowaniu karty sterowania CNC automatycznie przeładowuje parametry węglowe za pośrednictwem szeregowego połączenia autobusu węglowego.Zweryfikuj dokładność prędkości węgla i orientację biegu, jeśli maszyna używa orientacji węgla przed powrotem do produkcji.

P5: Co oznacza interfejs typu 1 dla serii A06B-6088 SPM?

Typ 1 wykorzystuje standardowy czujnik M i koder pozycji zwrotny z silnika wrzutowego.Jest to w przeciwieństwie do "Typu 2" (seria A06B-6088-H3xx), który jest późniejszą generacją oprogramowania układowego z różnym oprogramowaniem silnikowym, ale tą samą rodziną sprzętu.
