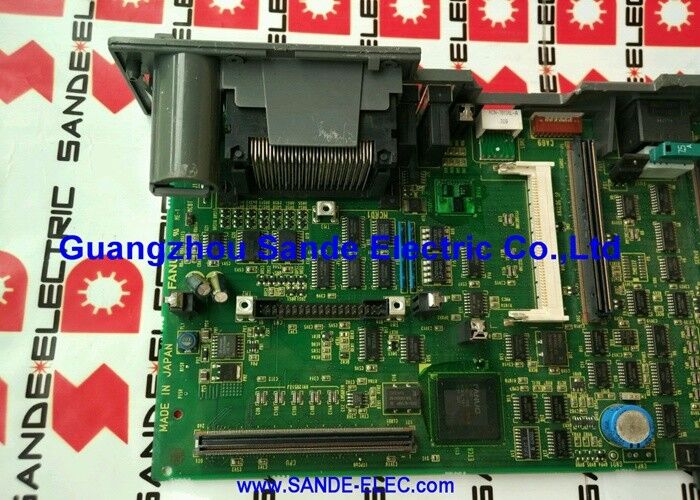

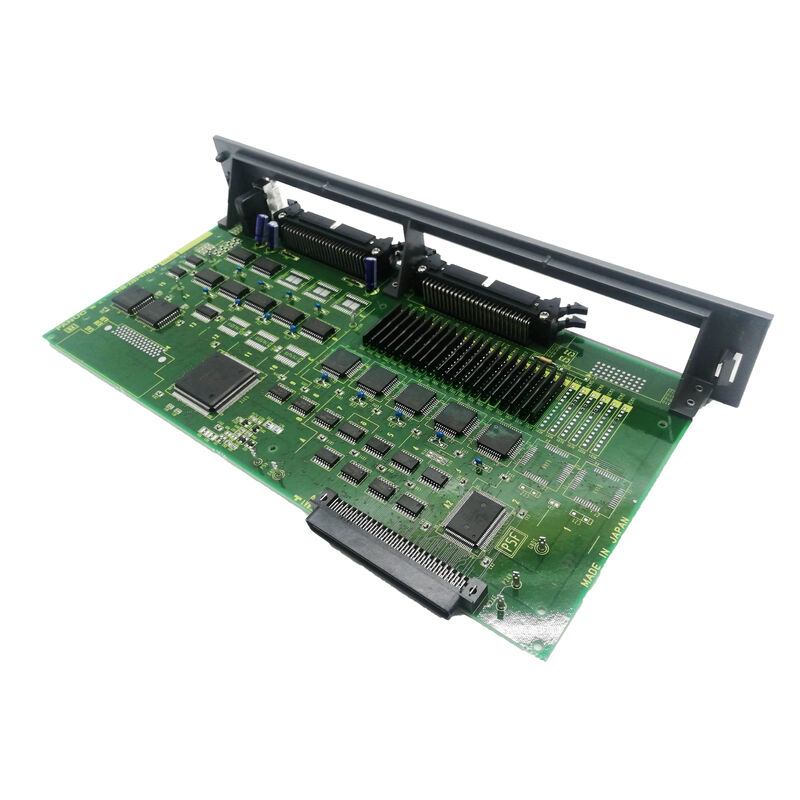

Wykorzystywana tablica FANUC PC A16B-2202-0471 A16B22020471 A16B-22O2-O471

A16B-2202-0471 | Płytka drukowana napędu serii FANUC A16B-2202 — systemy napędowe CNC serii Alpha / części zamienne do automatyki przemysłowej

A16B-2202 — Seria PCB z napędem rdzeniowym

Seria A16B-2202 to podstawowa rodzina płytek drukowanych firmy FANUC związanych z napędami, przeznaczonych do generacji napędów CNC Alpha (αi). Ta seria obejmuje płytki wzmacniaczy serwomechanizmów i wrzecion z wielu rodzin modułów napędowych:

Karty sterujące wrzecionem (seria 04xx):W tym A16B-2202-0421 (płytka sterująca PSM), A16B-2202-0431/0432/0435 (karty sterujące serii Alpha SPM 6088 do modułów wzmacniaczy wrzeciona), wszystkie potwierdzone podczas tej sesji.

Płytki okablowania serwa (seria 07xx):Obejmuje A16B-2202-0740–0743 (płytki okablowania Alpha-i SVM1 FSSB), A16B-2202-0750–0753 (płytki okablowania Alpha SVM2 typu A/B) — kompletną rodzinę płytek okablowania dla jednoosiowych i dwuosiowych modułów serwowzmacniaczy.

Płytki okablowania SVM1 (seria 07xx):A16B-2202-0760–0762 (płytki okablowania Alpha SVM1-40S, SVM1-40L, SVM1-80 dla interfejsu typu A/B), również potwierdzony podczas tej sesji.

Większe płytki okablowania SVM1:A16B-2202-0790/0991 (dla SVM1-240 i SVM1-360 serii Alpha Type A/B).

A16B-2202-0471 to konkretna płytka w ramach tej wszechstronnej rodziny PCB napędu Alpha — spełniająca funkcję określoną przez jej konkretny numer części w odpowiednim module napędowym.

Kluczowe informacje o produkcie

Seria Alpha — podstawa pokolenia

Seria Alpha (zarówno Alpha, jak i Alpha-i) napędzała obrabiarki CNC firmy FANUC w produktywnej erze produkcji. Dyski serii Alpha pojawiają się w:

Centra obróbcze:Serwoosie X, Y, Z i wrzeciono główne, przy czym serwonapędy i napędy wrzecionowe dzielą tę samą szafę napędową i korzystają z tej samej magistrali DC PSM.

Centra tokarskie:Jedna lub dwie osie serwo i wrzeciono — często skonfigurowane z jednym modułem Alpha PSM i dwoma modułami SVM wraz z modułem SPM.

Szlifierki:Precyzyjne osie serwo, w których wydajność sterowania prądem napędu Alpha zapewnia wysoką sztywność serwomechanizmu niezbędną do zapewnienia precyzji głębokości szlifowania.

Duże systemy obróbcze:Konfiguracje wieloosiowe z wieloma modułami SVM2 i modułem SPM o dużej mocy, wszystko koordynowane z jednej szafy Alpha.

Płytki PCB serii A16B-2202 to wewnętrzna elektronika, która zapewnia działanie tych systemów napędowych — A16B-2202-0471 wnosi wkład w tę infrastrukturę w swojej specyficznej roli.

Scenariusze zastosowań

Usterka PCB modułu napędu Alpha:W układzie napędowym CNC FANUC pojawia się usterka, którą można powiązać z płytką A16B-2202-0471. Płytkę można zidentyfikować na podstawie etykiety znajdującej się wewnątrz modułu napędowego. Wymiana przywraca funkcję dysku.

Regeneracja modułu napędowego:Specjalistyczny warsztat serwisowy CNC dokonujący przeglądu modułu napędowego serii Alpha zastępuje A16B-2202-0471 w ramach kompleksowej wewnętrznej odnowienia płytki.

Często zadawane pytania

P1: Jak mogę potwierdzić, że A16B-2202-0471 to właściwa płyta dla mojego modułu napędowego Alpha?

Przeczytaj numer części z etykiety płytki wewnątrz konkretnego modułu napędowego. Jeśli widnieje na nim napis A16B-2202-0471, jest to potwierdzony zamiennik. Odsyłacz do listy części zamiennych modułu napędowego w instrukcji konserwacji serii FANUC Alpha (B-65165E lub odpowiednia wersja instrukcji), aby potwierdzić funkcjonalną rolę płytki.

P2: Czy A16B-2202-0471 obsługuje zastosowania wzmacniacza serwo lub wzmacniacza wrzeciona?

Seria A16B-2202 obejmuje zarówno płytki wzmacniacza serwa, jak i wrzeciona — z potwierdzonymi przykładami, w tym płytkami okablowania SVM (serwo) i kartami sterującymi SPM (wrzeciono). A16B-2202-0471 na pozycji 047x mieści się w tym zakresie; potwierdź w dokumentacji modułu napędu hosta, która kategoria aplikacji ma zastosowanie.

P3: Czy A16B-2202-0471 jest kompatybilny zarówno z generacjami dysków Alpha, jak i Alpha-i (αi)?

Płyty serii A16B-2202 obejmują wiele generacji Alpha. Potwierdź zgodność konkretnej generacji dysków z dokumentacji modułu hosta — serie Alpha (A06B-6079, A06B-6087, A06B-6088) i Alpha-i (A06B-6096, A06B-6111) mają odrębny sprzęt. Dokładna kompatybilność A16B-2202-0471 została potwierdzona w odpowiedniej tabeli części zamiennych instrukcji konserwacji.

P4: Jakie bezpieczeństwo rozładowania obowiązuje przed uzyskaniem dostępu do A16B-2202-0471 wewnątrz modułu napędowego?

Moduły napędowe serii Alpha zawierają kondensatory szyny DC utrzymujące niebezpieczne napięcie po odłączeniu zasilania sieciowego. Postępuj zgodnie z procedurą oczekiwania na rozładowanie opisaną w instrukcji konserwacji serii FANUC Alpha dla odpowiedniego modułu. Przed otwarciem obudowy modułu napędowego należy sprawdzić rozładowanie magistrali za pomocą skalibrowanego woltomierza.
