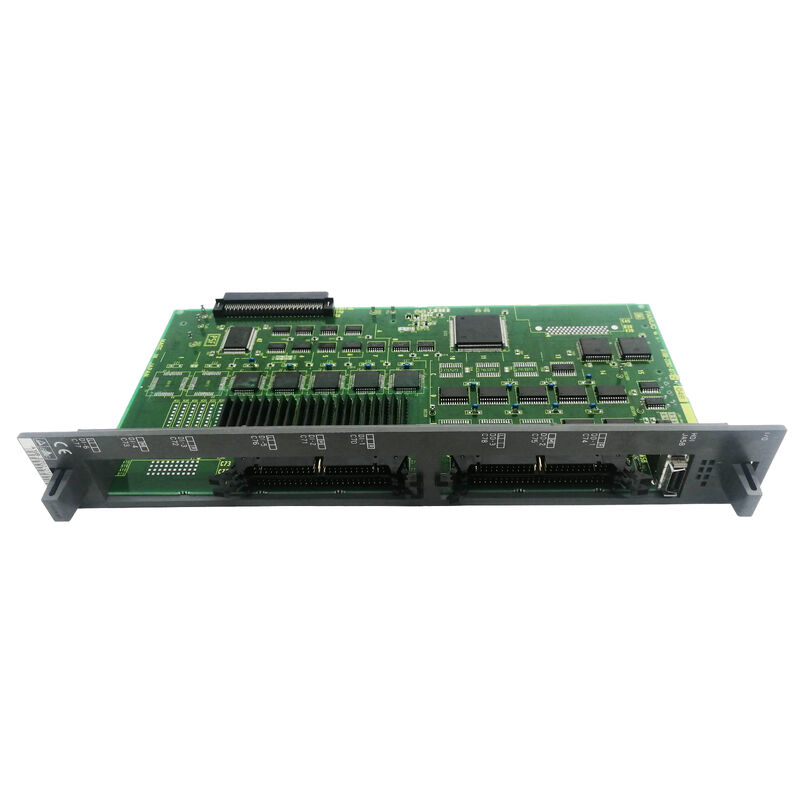

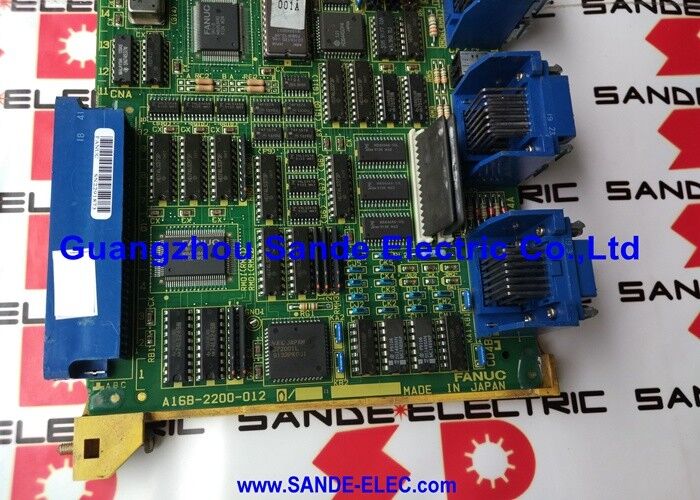

FANUC Panel modułu napędowego A16B-2202-0571 A16B22020571 A16B-22O2-O571

A16B-2202-0571 | Płyta procesora dodatkowego FANUC serii 15-B — procesor F15-M / F15-T / SUB C / centrum obróbcze i tokarskie CNC

Seria 15-B — wysokowydajna platforma CNC firmy FANUC

Seria FANUC 15-B była flagowym systemem CNC do wymagających, wieloosiowych i złożonych zastosowań obróbki. Umieszczony w ofercie FANUC nad serią 16/18, model 15-B zapewniał liczbę osi, moc obliczeniową i zaawansowane możliwości interpolacji wymagane do:

Kompleksowe 5-osiowe centra obróbcze (F15-M):Jednoczesne konturowanie w 5 osiach, precyzyjna obróbka matryc i form, obróbka komponentów lotniczych.

Centra tokarskie wielorewolwerowe i wielowrzecionowe (F15-T):Wiele głowic rewolwerowych, wrzeciona pomocniczego, osi Y i funkcji przenoszenia części wymagających dużej liczby osi i złożonych sekwencji PMC.

Litera „B” w serii 15-B oznacza generację sprzętu — platformę 15 drugiej generacji ze zaktualizowaną architekturą procesora i zwiększoną wydajnością serwomechanizmu i wrzeciona w porównaniu z wcześniejszą wersją 15-A.

Kluczowe informacje o produkcie

Sub CPU — partner przetwarzania dla rozszerzonych osi

Seria FANUC 15-B wykorzystuje architekturę przetwarzania rozproszonego. Główna płyta procesora obsługuje podstawowe funkcje CNC — interpolację kodu G, wykonywanie drabinki PMC, wyświetlanie i komunikację. Gdy system jest skonfigurowany do dużej liczby osi, płyta dodatkowego procesora zwiększa tę pojemność:

Niezależne przetwarzanie osi:Podprocesor przejmuje na własność dodatkowe osie serwo – zazwyczaj te wykraczające poza podstawową pojemność głównego procesora. Uruchamia własne przetwarzanie poleceń pozycjonowania i przetwarzania informacji zwrotnych dla tych rozszerzonych osi przy pełnej przepustowości pętli serwa.

Praca równoległa:Podrzędny procesor pracuje równolegle z głównym procesorem. Podczas gdy główny procesor przetwarza osie pod swoją kontrolą, podrzędny procesor jednocześnie przetwarza przypisane mu osie. Obydwa procesory synchronizują się za pośrednictwem wspólnej magistrali CNC, co zapewnia operatorowi jednolity, ujednolicony system wieloosiowy.

Oznaczenie „Sub C”:Litera „Sub C” w opisie produktu określa poziom możliwości tego podprocesora. Seria 15-B oferowała wiele wariantów subprocesorów na różnych poziomach przetwarzania — poziom C odpowiada konkretnym możliwościom przetwarzania w rodzinie subprocesorów 15-B.

Scenariusze zastosowań

Usterka subprocesora w 5-osiowym centrum obróbczym serii 15-M:Centrum obróbcze F15-M generuje alarmy szczególnie dla 4. i 5. osi – osi obsługiwanych przez dodatkowy procesor – podczas gdy X, Y, Z nadal działają normalnie. Jako usterkę zostaje zidentyfikowany A16B-2202-0571. Wymiana przywraca działanie 5-osiowe.

Konserwacja podprocesora tokarki wielorewolwerowej serii 15-T:Dwugłowicowe centrum tokarskie F15-T z wrzecionem przechwytującym przechodzi remont układu sterowania. A16B-2202-0571 zostaje wymieniony wraz z główną płytą procesora w celu kompleksowej odnowienia systemu.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy A16B-2202-0571 (podprocesor) i A16B-3200-0060 (główny procesor) dla serii 15-B?

A16B-3200-0060 to główna płyta główna procesora — płyta główna, do której podłączane są wszystkie pozostałe płyty, obsługująca podstawowe funkcje CNC. A16B-2202-0571 to płyta dodatkowego procesora — dodatkowa płyta procesora, która zwiększa liczbę osi poza podstawową pojemność głównego procesora. Aby w pełni skonfigurowany wieloosiowy system serii 15-B działał prawidłowo, oba muszą być obecne i funkcjonalne.

P2: Czy A16B-2202-0571 działa bez modyfikacji zarówno w konfiguracji 15-M, jak i 15-T?

Tak. W opisie płytki znajduje się informacja "PCB - 15M/T / F15B SUB CPU BOARD" - obsługuje obie konfiguracje. Program PMC i parametry osi CNC definiują, które osie i funkcje są przypisane do podprocesora, a nie do samej płyty sprzętowej. Aby zmienić konfigurację między obróbką a toczeniem, nie jest wymagana żadna modyfikacja płytki.

P3: Czy wymiana A16B-2202-0571 wymaga kopii zapasowej parametrów osi podrzędnej procesora?

Parametry CNC dla osi sterowanych przez dodatkowy procesor są przechowywane w głównych modułach pamięci SRAM serii 15-B, a nie w samej płycie dodatkowego procesora. Wymiana A16B-2202-0571 nie ma wpływu na zapisane dane parametrów. Jednakże, jako środek ostrożności, zawsze wykonaj pełną kopię zapasową parametrów przed konserwacją płyty głównej lub płyty pomocniczej procesora.

P4: Czy A16B-2202-0571 jest specyficzny dla serii 15-B, czy też używany w serii 15-A?

W opisie produktu wyraźnie określono „F15B” — 15-B (druga generacja sprzętu). Seria 15-A wykorzystywała inną architekturę sprzętową. A16B-2202-0571 to płyta dodatkowego procesora 15-B, która nie jest kompatybilna z systemami 15-A.
