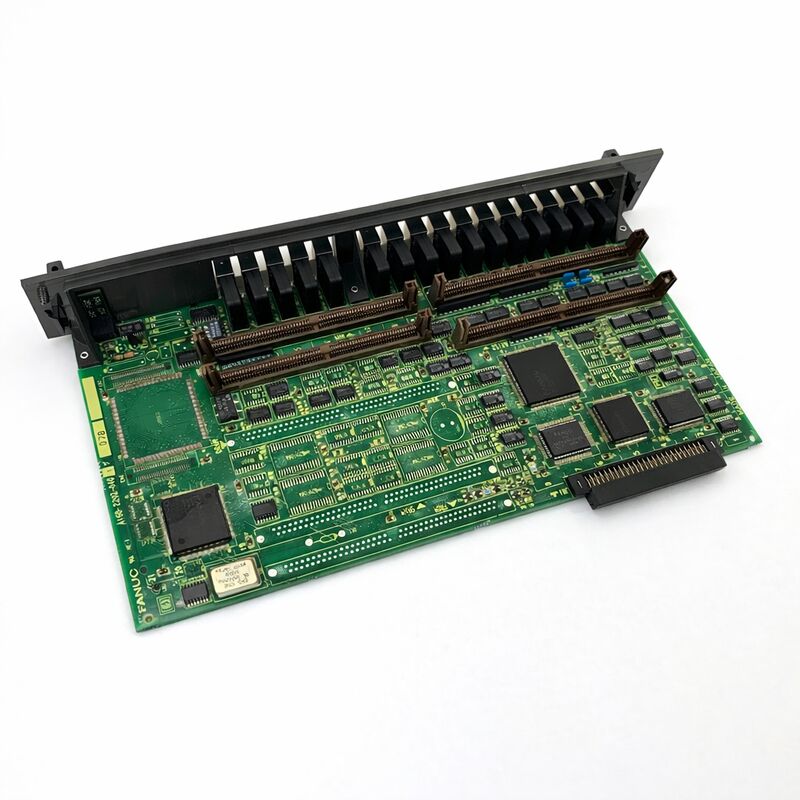

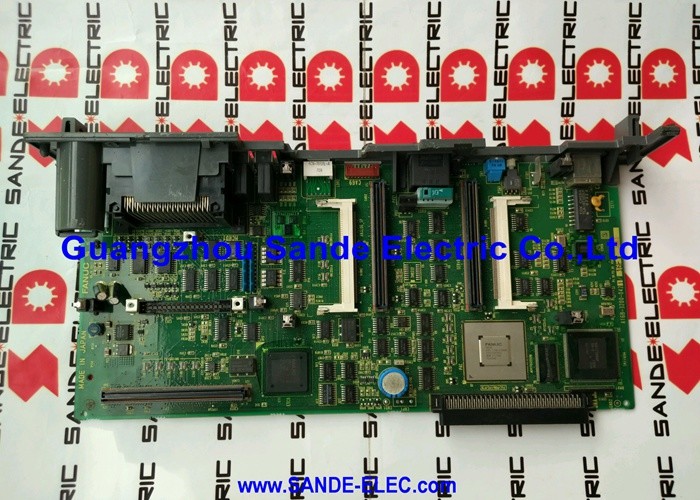

Wykorzystywana tablica wzmacniacza serwowego FANUC A16B-2202-0682 A16B22020682 A16B-22O2-O682

FANUC A16B-2202-0682 | Wzmacniacz wrzeciona Alpha SPMC-11 Płyta sterująca — Seria αC, 48A, 283–325V DC

Numer części: A16B-2202-0682

Producent: FANUC Corporation (Japonia)

Typ produktu: Płyta okablowania zasilania wzmacniacza wrzeciona (płyta sterująca)

Seria płyt: A16B-2202

Przegląd

A16B-2202-0682 to płyta okablowania zasilania — płyta sterująca — w module wzmacniacza wrzeciona FANUC A06B-6082-H211 Alpha SPMC-11.

W dwupłytkowej architekturze SPMC-11 jest to stopień mocy: płytka drukowana, która zawiera tranzystorową obwody wysokoprądowe, czujniki prądu i fizyczne połączenia zasilania do magistrali DC i silnika wrzeciona.

Sparowana płytka sterująca A20B-2001-0781 obsługuje całą inteligencję na poziomie sygnału; A16B-2202-0682 wykonuje otrzymane polecenia prądowe.

SPMC-11 (Spindle Amplifier Module C, 11kW) jest częścią linii produktów wrzecion Alpha C firmy FANUC — zakres napędów przeznaczonych do kompaktowych centrów obróbczych, tokarek i obrabiarek wymagających samodzielnego wzmacniacza wrzeciona w wąskim formacie 90 mm.

Często spotykany w maszynach CNC Leadwell, centrach obróbczych FANUC Robodrill i innych kompaktowych obrabiarkach, moduł SPMC-11 napędza silniki wrzecion AC serii αC6 i αC8 przy użyciu interfejsu typu 1 — standardowego szeregowego połączenia komunikacyjnego między CNC a napędem wrzeciona.

Znamionowy prąd wyjściowy płyty sterującej 48A odpowiada ciągłemu znamionowemu mocy 13,2 kW modułu SPMC-11. Przy napięciu magistrali DC 283–325V dostarczanym przez moduł zasilania systemu (PSM), ta płyta obsługuje prądy tranzystorów przełączających, które generują trójfazowe wyjście o zmiennej częstotliwości napędzające silnik wrzeciona.

Szerokość modułu 90 mm plasuje SPMC-11 wśród węższych modułów wrzecion — dwa wewnętrzne wentylatory chłodzące (jeden wewnętrzny, jeden zewnętrzny) plus zewnętrzny radiator zarządzają obciążeniem termicznym w tej kompaktowej obudowie.

Kluczowe specyfikacje

Architektura SPMC-11 — Rola płyty zasilania

SPMC-11 dzieli swoją elektronikę na dwie warstwy funkcjonalne. Płyta sterująca A20B-2001-0781 zarządza zamkniętą pętlą prędkości i momentu obrotowego wrzeciona, przetwarza sprzężenie zwrotne z czujnika pozycji silnika, obsługuje komunikację szeregową z CNC i generuje sygnały sterujące bramką, których potrzebuje płyta zasilania.

A16B-2202-0682 odbiera te sygnały bramki i wykorzystuje je do przełączania swoich tranzystorów, konwertując magistralę DC 283–325V na trójfazowe wyjście AC o zmiennej częstotliwości, które przyspiesza, uruchamia i zwalnia silnik wrzeciona.

To rozdzielenie jest celowe architektonicznie. Napędy wrzecion muszą obsługiwać bardzo różne wymagania: wrzeciono musi przyspieszać od zera do maksymalnej prędkości w ciągu sekund, utrzymywać stałą prędkość pod zmiennymi obciążeniami skrawania i równie szybko zwalniać do szybkiej wymiany narzędzi.

Wszystko to wymaga możliwości precyzyjnego przełączania bardzo dużych prądów — do 48A w SPMC-11 — z precyzyjnym czasem. Umieszczenie komponentów wysokoprądowych na dedykowanej płycie zasilania oddziela je fizycznie od bardziej delikatnych obwodów sterowania na poziomie sygnału.

Tranzystory płyty zasilania obsługują również cykl hamowania regeneracyjnego. Podczas zwalniania wrzeciona silnik działa jako generator, zwracając energię do magistrali DC. Płyta zasilania SPMC-11 zarządza tym dwukierunkowym przepływem energii w koordynacji z PSM.

Niezgodność wersji oprogramowania

Moduł SPMC-11 jest dostępny w trzech wariantach oprogramowania: #H510, #H511 i #H512. Sufiks oznacza wersję oprogramowania załadowaną w pamięci płyty sterującej.

Te wersje nie są wymienne — implementują różne zestawy funkcji i obsługują różne konfiguracje silników i sprzężenia zwrotnego.

#H512 jest najnowszą wersją i zastępuje #H510 i #H511.

Przy zamawianiu modułu zamiennego lub organizowaniu serwisu naprawczego, podanie prawidłowego sufiksu jest niezbędne. Moduł z niewłaściwym sufiksem zainstalowany w maszynie zazwyczaj generuje kody alarmowe związane z niezgodnością parametrów wrzeciona lub błędami konfiguracji sprzężenia zwrotnego.

Przed złożeniem zamówienia zidentyfikuj sufiks z etykiety modułu i podaj go dostawcy.

Izolacja usterek — płyta zasilania vs płyta sterująca

Gdy SPMC-11 generuje alarm wrzeciona, charakterystyka kodu alarmu wskazuje, czy usterka znajduje się w płycie zasilania, czy w płycie sterującej.

Usterki płyty zasilania objawiają się jako alarmy nadprądowe, kody usterek IPM (modułu tranzystorowego) lub całkowita utrata wyjścia silnika wrzeciona.

Usterki płyty sterującej objawiają się jako błędy komunikacji szeregowej (kody alarmowe C0, C1, C2), błędy sygnału kodera pozycji lub alarmy związane z parametrami.

Podwójne wyświetlacze LED modułu — po jednym dla każdej sekcji płyty — są pierwszym punktem odniesienia diagnostycznego.

Często zadawane pytania

P1: SPMC-11 pokazuje alarm nadprądowy (zazwyczaj kod alarmu 12). Izolacja uzwojenia silnika została przetestowana i jest dobra. Czy A16B-2202-0682 jest przyczyną usterki?

Jeśli izolacja silnika jest potwierdzona jako dobra, a alarm nadal występuje, najbardziej prawdopodobną przyczyną usterki jest moduł tranzystorowy płyty zasilania. Test polega na odłączeniu kabli zasilania silnika (U, V, W) od modułu i poleceniu uruchomienia wrzeciona. Jeśli alarm 12 zniknie, usterka leży po stronie silnika lub kabla silnika.

Jeśli alarm 12 nadal występuje przy odłączonym silniku, tranzystor w A16B-2202-0682 prawdopodobnie uległ awarii. Wymiana lub naprawa na poziomie modułu jest odpowiednim działaniem.

P2: Dostępny jest zamienny moduł SPMC-11 z sufiksem #H512, ale oryginalny był #H511. Czy #H512 jest odpowiednim zamiennikiem?

#H512 zastępuje #H511 i jest generalnie kompatybilny jako zamiennik. Należy jednak zweryfikować typ silnika wrzeciona i konfigurację sprzężenia zwrotnego w odniesieniu do obsługiwanych kombinacji #H512. W większości standardowych zastosowań silników αC6 i αC8, #H512 działa poprawnie jako bezpośredni zamiennik dla #H511.

#H510 jest wcześniejszą wersją, którą #H512 również zazwyczaj zastępuje, ale zawsze należy sprawdzić dokumentację producenta maszyny pod kątem ewentualnych różnic w funkcjach specyficznych dla danej aplikacji.

P3: Zewnętrzny wentylator chłodzący modułu przestał działać. Czy wrzeciono może kontynuować ograniczoną produkcję podczas poszukiwania zamiennego wentylatora?

Należy unikać pracy bez zewnętrznego wentylatora chłodzącego, z wyjątkiem bardzo krótkich okresów. Tranzystory A16B-2202-0682 generują znaczne ciepło przy prądach wrzeciona związanych ze skrawaniem.

Bez zewnętrznego wentylatora temperatura radiatora szybko rośnie pod obciążeniem. Dalsza praca grozi termicznym zniszczeniem tranzystorów.

Należy natychmiast poszukać zamiennego wentylatora, a produkcyjne użycie wrzeciona należy zawiesić do czasu wymiany wentylatora.

P4: Wyświetlacz alarmu wrzeciona pokazuje kody C0, C1 lub C2. Są to błędy komunikacji szeregowej. Czy A16B-2202-0682 jest przyczyną?

Kody alarmowe C0, C1 i C2 to błędy komunikacji szeregowej między CNC a modułem wrzeciona — pochodzą one z płyty sterującej (A20B-2001-0781), a nie z płyty zasilania.

Najpierw sprawdź połączenie kabla komunikacji szeregowej JA7B między CNC a SPMC-11.

Wyczyść i ponownie podłącz złącze. Jeśli alarm nadal występuje, podejrzanym elementem jest płyta sterująca, a nie A16B-2202-0682.

P5: A16B-2202-0682 nie jest dostępny oddzielnie od kompletnego modułu. Jakie są opcje naprawy, gdy uległa awarii konkretnie płyta zasilania?

Specjalistyczni dostawcy usług naprawy napędów FANUC oferują wymianę modułu tranzystorowego wewnątrz modułu SPMC-11 — wymianę konkretnego uszkodzonego urządzenia IPM zamiast całego modułu. Jest to opłacalna opcja, gdy tranzystor uległ awarii w izolacji, bez katastrofalnych uszkodzeń otaczających obwodów.

W przypadku napędów, w których awaria tranzystora spowodowała wtórne uszkodzenia, wymiana całego modułu jest bardziej niezawodną ścieżką. Obie opcje wymagają oceny kompletnego modułu SPMC-11 przez zakład naprawczy.
