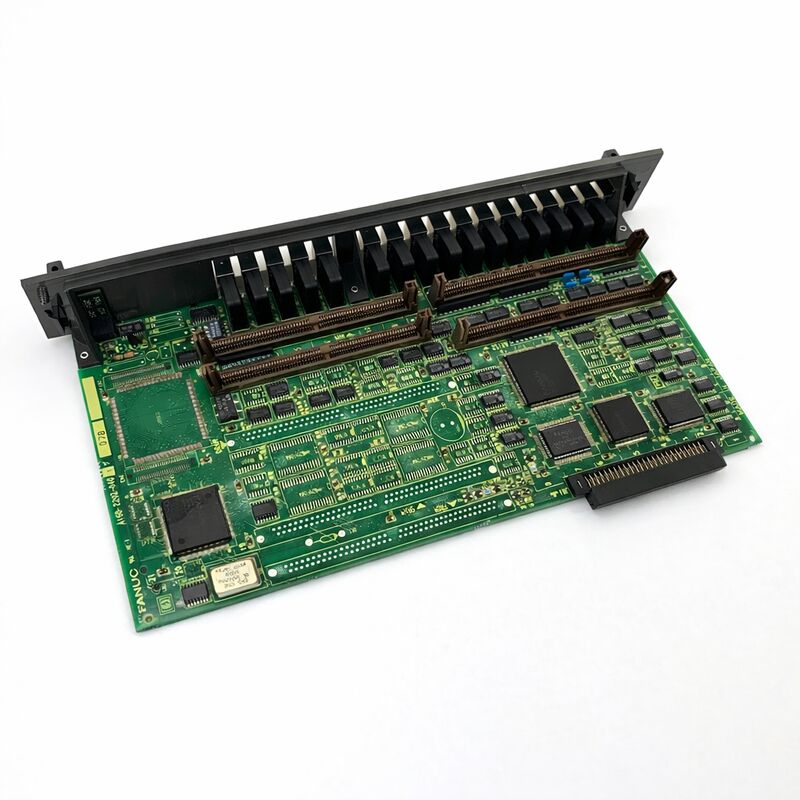

Wykorzystywana tablica wzmacniacza serwowego FANUC A16B-2202-0720 A16B22020720 A16B-22O2-O72O

FANUC A16B-2202-0720 ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙

Numer części:A16B-2202-0720

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Panel operatora/PCB I/O maszyny

Seria tablicy:A16B-2202

Wprowadzanie cyfrowe (DI):104

Wyjścia cyfrowe (DO):80

Przeskocz z prędkością:Tak (HDI)

Kompatybilne systemyFANUC Seria 15 / 16 / 18 Model B i C

Przegląd

A16B-2202-0720 to płyta I/O typu źródłowego typu 104 wejścia / 80 wyjścia z możliwością szybkiego przesunięcia dla systemów CNC serii 16 i 18 FANUC.

Jest to największy wariant liczby I/O w serii A16B-2202 ?? zapewniający 104 cyfrowe kanały wejścia i 80 cyfrowych kanałów wyjścia w jednej płytce,wraz z zintegrowanym układem cyfrowego wejścia o dużej prędkości (HDI), który umożliwia funkcje przesunięcia o dużej prędkości do badań i pomiarów w procesie.

W architekturze FANUC CNC, PCB I/O jest punktem, w którym urządzenia fizycznego pola maszyny łączą się z sterownikiem CNC.i wskaźnik panelu na maszynie musi być podłączony do sprzętu I/O, zanim drabina PMC będzie mogła go odczytać lub uruchomić.

A16B-2202-0720 zapewnia 104 + 80 kanałów wymaganych przez większe konfiguracje maszyni złożone sekwencje mocowania szybko gromadzą wymagania I/O, których mniejsze płyty nie mogą obsłużyć.

Ta płyta jest montowana jako samodzielna jednostka I/O i łączy się z kompatybilnymi płytami głównymi, takimi jak A16B-2202-0860 i A16B-3200-0190.

Główne specyfikacje

104 wejścia i 80 wyjścia Dlaczego liczyć ma znaczenie

Każda funkcja maszyny sterowana przez PMC wymaga co najmniej jednego punktu wprowadzenia/wyprowadzenia. Czterostronny zawór hydrauliczny wymaga co najmniej dwóch wyjściów. Drzwi z otwartymi i zamkniętymi przełącznikami granicznymi wymagają dwóch wejściów.Czujnik potwierdzający wymianę narzędzi wymaga jednego wejścia na stację w niektórych konfiguracjach.

Automatyczna wymiana palet dodaje jeszcze jedną warstwę wymagań I/O.

Typowe poziome centrum obróbcze z ATC i wymiennikiem palet może używać 60-80 wyjdzień i 70-90 wejdzień w umiarkowanej konfiguracji.

104 wejścia i 80 wyjść A16B-2202-0720 pokrywają ten zakres komfortowo jako rozwiązanie jednoosobowe.

Różnica między -0720 (104 DI / 80 DO z skipem) a sąsiednim -0721 (104 DI / 72 DO z skipem) wynosi osiem kanałów wyjściowych.,Wykorzystanie kilku stref chłodzenia, hydraulicznych urządzeń wielo-strefnych 8 dodatkowych wyjściów może być różnicą między zamontowaniem I/O na jednej tablicy a potrzebą dodatkowej tablicy.

Szybkość przeskoku Funkcja HDI

Wysokiej prędkości wejście skip jest oddzielnym obwodem elektrycznym od standardowych wejściach cyfrowych.Ta bezpośrednia ścieżka umożliwia przejście przez sygnały wejściowe..

W zastosowaniach z sondą sonda mierząca przedmiot wytwarza sygnał elektryczny, gdy wchodzi w kontakt z powierzchnią części.

Każde opóźnienie pomiędzy sygnałem sondy a zamkiem pozycyjnym – nawet kilka milisekund – przekłada się na błąd pozycjonowania w wyniku pomiaru.

Obwód HDI na tej płycie eliminuje opóźnienie cyklu skanowania PMC z tej ścieżki, dostarczając reakcję sub-millisekundową, której wymaga dokładna sonda.

Ten sam wpis HDI służy do pomiaru w trakcie procesu, w którym głowica pomiarowa dotyka obrobionej powierzchni w celu weryfikacji zgodności wymiarowej w połowie cyklu.Służy również do pomiaru długości narzędzia, gdy stała sonda lub powierzchnia odniesienia jest używana jako punkt odniesienia.

W przypadku braku HDI w wariantach -0725 i -0726 w tej samej serii funkcje skip mogą być wykonywane tylko przy użyciu standardowych wejściach cyfrowych, które podlegają opóźnieniu skanowania PMC.Do zastosowań sondTo jest niedopuszczalne.

Obecność HDI wyróżnia tę płytę jako właściwy wybór dla ośrodków obróbki wyposażonych w sondy.

Konwencja typu źródła I/O

Typ źródła I/O opisuje kierunek przepływu prądu w obwodach wejściowych.lub przycisk .

To przyciąga wejście do ziemi i płyta wykrywa aktywację.

Konwencja ta jest przeciwieństwem typu zlewu I / O, w którym płyta pochłania prąd z urządzenia pola.

Różnica praktyczna polega na tym, w jaki sposób jest skonfigurowane okablowanie pola √ okablowanie typu źródła łączy obciążenie między wyjściem tablicy a ziemią,podczas gdy typ zlewu łączy obciążenie między napięciem zasilania i wejściem tablicy.

Przed zakupem nowej płyty należy potwierdzić typ I/O istniejącej płyty na etykiecie.

Częste pytania

P1: Cykl sondy w centrum obróbki wytwarza niespójne pomiary. Wymiary mierzone przez sondę różnią się bardziej niż oczekiwano. Czy A16B-2202-0720 może być winna?

Niespójność pomiaru sondy może pochodzić z obwodu wejściowego HDI, stylusu lub nadwozia sondy lub parametrów opóźnienia osi.

Po pierwsze, potwierdź, że wejście HDI jest podłączone do prawidłowego terminala na tej płycie, a nie do standardowego wejścia DI.sprawdź jakość sygnału wyzwalającego sondy oscyloskopem: dla konsekwentnych pomiarów wymagany jest czysty, wolny od odbić wyzwalacz.

Jeżeli uruchomienie jest czyste i połączenie HDI jest prawidłowe, obwód HDI płyty powinien zostać przetestowany przez wykwalifikowanego technika serwisowego FANUC.

P2: Kilka wyjściów maszyny przestało działać po przesunięciu zasilania. Pozostałe wejścia i wyjścia wydają się normalne. Czy tablica może być częściowo uszkodzona?

Tak. IC sterowników wyjściowych DO na płytach I/O są podatne na przejściowe napięcie. Przesilenie może uszkodzić jedną lub więcej sekcji sterowników wyjściowych, pozostawiając pozostałe nietknięte.

Powoduje to schemat wybiórczych awarii wyjściowych, podczas gdy inne kanały nadal działają.

Potwierdź, które konkretne kanały wyjściowe uległy awarii i sprawdź, czy w pobliżu tych sekcji wyjściowych nie występują widoczne uszkodzenia komponentów na płycie.

P3: Maszyna ma konfigurację 96-wprowadzania / 64-wyprowadzania I / O. Czy A16B-2202-0720 może zastąpić istniejącą płytę?

A16B-2202-0720 zapewnia 104 DI i 80 DO ¢ więcej niż wymaga istniejąca konfiguracja.i oprogramowanie są kompatybilne z płytą -0720, może ona funkcjonować jako zamiennik używanych kanałów przypisanych do istniejących sygnałów.

Przed rozpoczęciem weryfikacji potwierdź zgodność typu płyty (źródło w stosunku do zlewu i kompatybilność płyty głównej).

P4: Płyty I/O zostały wymienione. Niektóre wejścia nie reagują poprawnie, mimo że okablowanie pola wydaje się prawidłowe. Co należy sprawdzić?

Po wymianie płyty I/O, potwierdź, że ekran diagnostyczny w CNC wyświetla to samo przydzielenie adresu I/O, którego oczekuje program drabiny.Jeśli płyta zamienna ma inną konfigurację adresu I/O ustalony przez przełączniki sprzętowe lub parametry drabina odczytuje sygnały z niewłaściwych adresów.

Sprawdź ustawienia przełącznika DIP przed włączeniem.

Konfiguracja adresu jest częstym błędem podczas wymiany płyty I/O.

P5: Jaka jest różnica między A16B-2202-0720 a A16B-2202-0725?

Obie płyty zapewniają 104 DI i 80 DO. -0720 zawiera obwód wysokoprędkowego przesunięcia (HDI); -0725 nie.

Jeżeli maszyna wykorzystuje cykle sond, które wymagają odpowiedzi HDI, tylko -0720 zapewnia wymaganą dokładność pomiaru.

Jeśli maszyna nie wykorzystuje sond lub szybkiego przesunięcia, każda deska jest funkcjonalnie odpowiednia, chociaż -0720 zapewnia możliwość, jeśli sonda zostanie dodana później.
