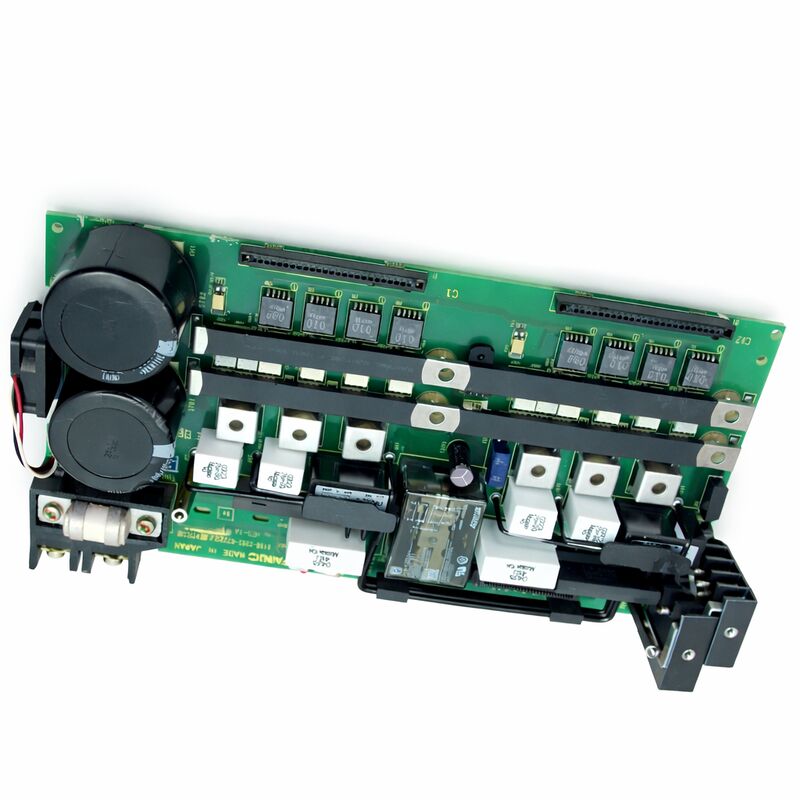

Wykorzystywana tablica wzmacniacza serwowego FANUC A16B-2202-0721 A16B22020721 A16B-22O2-O721

FANUC A16B-2202-0721 | Płyta I/O typu źródłowego 104/72 z Hi-Speed Skip — Pochodzenie Japonia

Numer części: A16B-2202-0721

Producent: FANUC Corporation (Japonia)

Typ produktu: Płyta I/O — Typ źródłowy, 104 DI / 72 DO z Hi-Speed Skip

Seria płyt: A16B-2202

Przegląd

A16B-2202-0721 to płyta I/O typu źródłowego zawierająca 104 wejścia cyfrowe i 72 wyjścia cyfrowe, z dedykowaną funkcją hi-speed skip wbudowaną w płytę. Należy do rodziny płyt I/O FANUC A16B-2202 — standardowej serii płyt I/O używanej w wielu generacjach sterowników CNC FANUC.

Płyty I/O są interfejsem między sterownikiem CNC a urządzeniami terenowymi maszyny.

Każdy czujnik, przełącznik, cewka, przekaźnik i lampka sygnalizacyjna na maszynie łączy się ze sterownikiem CNC poprzez punkty I/O.

A16B-2202-0721 zapewnia 104 takie połączenia wejściowe i 72 połączenia wyjściowe na jednej płycie, w konfiguracji wyjść źródłowych — co oznacza, że tranzystory wyjściowe dostarczają prąd do podłączonych obciążeń, zamiast go pobierać.

Funkcja hi-speed skip to dedykowane wejście wysokiej prędkości, które omija normalne opóźnienia cyklu skanowania I/O. Standardowe kanały I/O są odczytywane z szybkością skanowania PMC, co wprowadza opóźnienie skanowania między fizycznym zdarzeniem sygnału a reakcją CNC.

Wejście hi-speed skip przechwytuje przerwanie sygnału bezpośrednio na poziomie sprzętowym, umożliwiając CNC zarejestrowanie pozycji osi w momencie wyzwolenia sygnału skip.

Jest to mechanizm stojący za cyklami sondowania, pomiaru narzędzia i operacjami pomiaru w procesie — wszędzie tam, gdzie maszyna musi zarejestrować precyzyjną pozycję w momencie nawiązania kontaktu pomiarowego.

Kluczowe specyfikacje

Źródło vs. Ujście — Dlaczego to ważne

Płyty I/O FANUC występują w konfiguracjach wyjść źródłowych i ujściowych. Sposób okablowania urządzeń terenowych maszyny określa, który typ jest właściwy dla danej maszyny. Wyjścia źródłowe dostarczają dodatnie napięcie do obciążenia — wspólny powrót urządzenia terenowego jest podłączony do szyny ujemnej. Wyjścia ujściowe ściągają sygnał do niskiego poziomu — plus urządzenia terenowego jest podłączony do szyny zasilającej, a płyta I/O zapewnia ścieżkę powrotną.

Mieszanie płyt źródłowych i ujściowych w szafie sterowniczej okablowanej dla przeciwnej konfiguracji wymaga przeprogramowania.

Nie jest to trywialna zmiana na w pełni zainstalowanej maszynie. Przed zakupem zamiennika dla A16B-2202-0721, potwierdź typ wyjścia zainstalowanej płyty z jej etykiety i z dokumentacji elektrycznej maszyny.

Oznaczenie źródło/ujście zawsze znajduje się na etykiecie płyty.

Hi-Speed Skip — Zastosowania sondowania i pomiaru

Wejście hi-speed skip na tej płycie jest podłączone bezpośrednio do sprzętu obsługującego przerwania sterownika CNC. Gdy na to wejście przychodzi sygnał — zazwyczaj z sondy dotykowej, ustawiacza narzędzi lub sondy pomiarowej — sterownik CNC rejestruje aktualną liczbę pozycji osi w sprzęcie. Nie ma opóźnienia skanowania programowego.

To sprzętowe przechwytywanie pozycji umożliwia precyzyjne sondowanie przedmiotu obrabianego. Bez niego pozycja zarejestrowana w momencie kontaktu sondy byłaby opóźniona o maksymalnie jeden cykl skanowania PMC — zazwyczaj kilka milisekund.

Przy prędkościach posuwu używanych do sondowania, nawet kilka milisekund opóźnienia przekłada się na mierzalny błąd pozycji. Hi-speed skip eliminuje to opóźnienie.

Pozycja jest dokładna do rozdzielczości cyklu interpolacji sterownika CNC.

Cykle sondowania, automatyczny pomiar długości narzędzia i pomiar w procesie w systemach FANUC zależą od tej funkcji sprzętowej.

A16B-2202-0721 zapewnia ją jako zintegrowaną funkcję obok głównej liczby kanałów I/O.

Konfiguracja rzędów I/O — Potwierdź przed zamówieniem

Ta płyta obsługuje dwie różne konfiguracje rzędów złączy I/O: układ dwurzędowy i trójrzędowy.

Fizyczny układ złączy i połączenia wiązek przewodów różnią się między tymi konfiguracjami.

Instalacja płyty o innej konfiguracji rzędów niż ta, dla której maszyna została okablowana, wymaga modyfikacji wiązki.

Przed zamówieniem określ, ile rzędów złączy I/O używa aktualnie zainstalowana płyta.

Sprawdź fizyczną płytę w szafie sterowniczej lub dokumentację elektryczną maszyny. Jest to praktyczny krok weryfikacyjny — obie konfiguracje są inaczej identyfikowane tym samym numerem części.

FAQ

P1: Kilka wyjść PMC nie reaguje, ale drabinka PMC wydaje się działać normalnie. Czy A16B-2202-0721 może być wadliwe?

Częściowa awaria wyjścia — wiele kolejnych wyjść nie reaguje, podczas gdy inne działają — przy normalnym stanie wykonania PMC często wskazuje na usterkę sekcji sterownika na samej płycie I/O. Najpierw sprawdź bezpiecznik dla wspólnej szyny wyjściowej.

Przepalony bezpiecznik wspólnej szyny wyjściowej powoduje wyłączenie wszystkich wyjść zasilanych z tej szyny. Jeśli bezpieczniki są nienaruszone, prawdopodobną usterką jest sekcja sterownika wyjściowego płyty.

P2: Maszyna używa cyklu sondowania Renishaw. Sonda się wyzwala, ale zarejestrowana pozycja jest stale przesunięta. Czy problemem jest wejście hi-speed skip?

Stałe przesunięcie pozycji podczas sondowania — zamiast losowego rozrzutu — jest częściej problemem prędkości posuwu lub wektora podejścia niż usterką sprzętową wejścia skip.

Prawdziwa awaria wejścia hi-speed skip powoduje, że sterownik CNC w ogóle nie rejestruje zdarzenia skip, lub rejestruje je z opóźnieniem skanowania programowego.

Jeśli sonda się wyzwala i pozycja jest rejestrowana, ale jest przesunięta, sprawdź parametry makra sondowania i ustawienie prędkości posuwu.

Jeśli nie zarejestrowano zdarzenia skip, przetestuj sygnał wejścia skip na złączu płyty.

P3: Czy płyta I/O typu źródłowego A16B-2202-0721 jest wymienna z płytą I/O typu ujściowego o tej samej liczbie DI/DO?

Nie. Płyty źródłowe i ujściowe mają różną polaryzację tranzystorów wyjściowych.

Obciążenie typu ujściowego podłączone do wyjścia źródłowego lub odwrotnie, nie będzie działać poprawnie i może uszkodzić płytę lub urządzenie terenowe. Wymieniaj tylko na płytę o pasującym typie wyjścia.

Przed zamówieniem upewnij się, że zainstalowana płyta jest typu źródłowego.

P4: Płyta I/O została wymieniona, ale niektóre połączenia urządzeń terenowych są teraz przerywane. Co należy sprawdzić najpierw?

Sprawdź, czy wszystkie wiązki złączy I/O są w pełni osadzone na nowej płycie.

Złącza płyt I/O na płytach PCB FANUC są dociskane — częściowe osadzenie powoduje przerywane błędy sygnału, które są trudne do odróżnienia od problemów z urządzeniami terenowymi.

Dociśnij każde złącze mocno i ponownie przetestuj dotknięte punkty I/O przed zbadaniem okablowania terenowego.

P5: Jak jest okablowane wejście hi-speed skip na A16B-2202-0721?

Wejście hi-speed skip wykorzystuje dedykowane złącze oddzielone od standardowej wiązki I/O. Łączy się bezpośrednio z sygnałem wyjściowym urządzenia sondowania.

Polaryzacja sygnału i napięcie interfejsu muszą być zgodne z tym, czego oczekuje płyta — zazwyczaj sygnał 24 VDC NPN lub PNP, w zależności od konfiguracji elektrycznej maszyny.

Zapoznaj się z instrukcją połączeń maszyny, aby uzyskać prawidłowy schemat okablowania.
