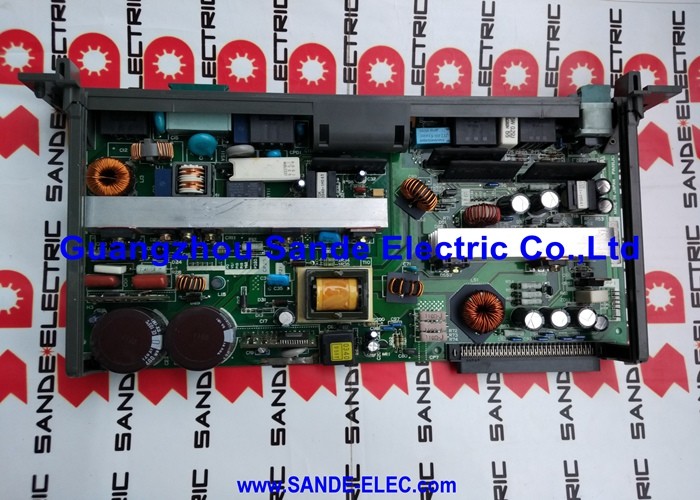

Fanuc A16B-2202-0790 Pc Board Alfa Drive Unit A16B22020790 A16B-22O2-O79O

FANUC A16B-2202-0790

Numer części:A16B-2202-0790

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Panel operacyjny I/O PCB

Seria tablicy:A16B-2202

Kompatybilne systemyFANUC serii 16 / 18 CNC i zgodne

Przegląd

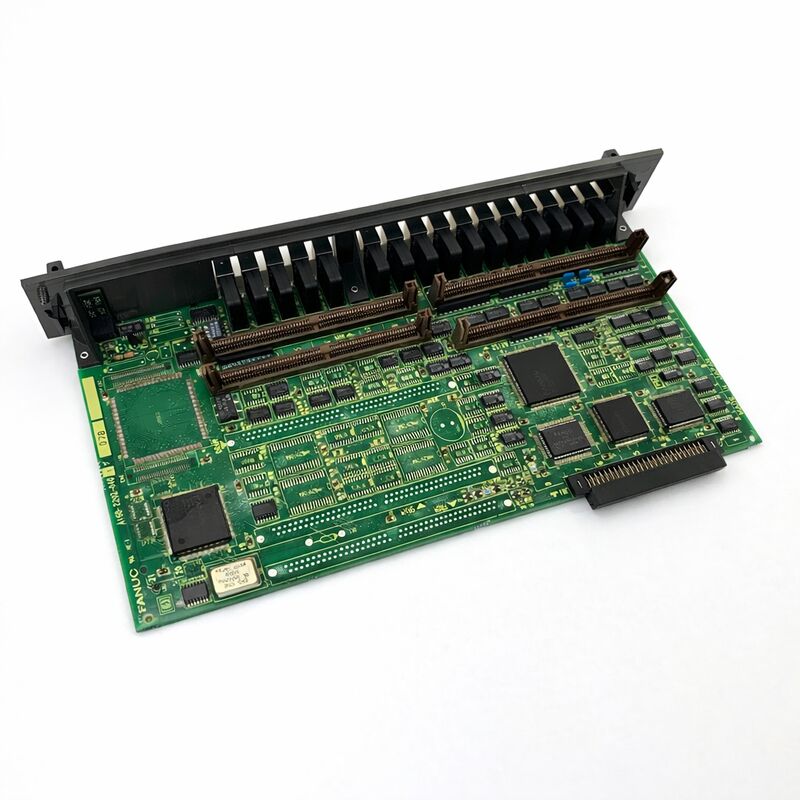

A16B-2202-0790 to płyta obwodowa drukowana z panelu operatora I/O z serii A16B-2202 firmy FANUC. This board belongs to the cluster of I/O interface PCBs in FANUC's Series 16 and 18 controller ecosystem that connect the CNC controller's PMC ladder program to the machine tool's operator panel hardware.

The A16B-2202 series covers a well-defined range of these I/O boards — different variants serve different input/output channel counts and electrical configurations — and the -0790 is one variant in this established family.

Celem płyty I/O paneli operatora jest bezpośrednie: jest to interfejs elektryczny między operatorem ludzkim a sterownikiem CNC.

Gdy operator naciska przycisk przechodzący na bieg, wybiera tryb na przełączniku wybierającym tryb lub naciska przycisk rozpoczęcia cyklu, te fizyczne działania wytwarzają sygnały elektryczne.

PCB I/O przyjmuje te sygnały, konwertuje je do stanów cyfrowych i prezentuje je do rejestrów wejściowych PMC.Program drabiny PMC odczytuje te dane wejściowe i reaguje poprzez włączenie odpowiednich funkcji CNC lub sterowanie odpowiednimi wyjściami maszyny.

Drogę powrotną jest równie ważna. Każda lampa wskazująca na panelu ̇ światło bieżącego cyklu, wskaźnik aktywny węzła, światło alarmowe ̇ jest sterowana przez logikę wyjściową PMC.Obwody wyjściowe na PCB I / O biorą te logiczne polecenia wyjściowe i konwertują je do prądu, który oświetla fizyczne lampy.

Główne specyfikacje

Panel I/O w architekturze systemu CNC

Związek między panelem operatora a sterownikiem CNC jest w całości pośredniczony przez płytę I/O. Jest to przez projekt.

Fizyczne okablowanie z panelu – dziesiątki lub setki pojedynczych przewodników dla przełączników, lamp i selektorów – nie łączy się bezpośrednio z główną logiką sterownika CNC.Podłącza się do płyty PCB I/OPCB I/O zapewnia warunki sygnału, ochronę i interfejs elektryczny, który konwertuje sygnały pola na poziomy logiczne zgodne z sterownikiem.

To oddzielenie służy kilku celom.

Przesyłka pola z panelu może przenosić hałas, przełączać przejściowe i łączyć się z pobliskimi przewodnikami zasilania.

Obwody wejściowe płytek I/O filtrują i odbiją te sygnały, dzięki czemu PMC otrzymuje czyste, niezawodne dane.

Obwody wyjściowe na płytce PCB I/O napędzają stosunkowo wysokie prądy wymagane dla lamp wskaźnikowych, prądy, które uszkodziłyby obwody logiczne sterownika, gdyby były podłączone bezpośrednio.

PMC komunikuje się z płytą PCB I/O za pośrednictwem szeregowego szlaku I/O Link firmy FANUC.

Połączenie seryjne oznacza, że fizyczna odległość między szafą sterowania a panelem operatora nie jest ograniczona długością poszczególnych przewodów sygnałowych.

Kabel I/O Link przenosi wszystkie dane kanałowe między sterownikiem a płytą I/O w postaci szybkiego strumienia danych seryjnych.

PCB I/O deserializuje te dane i odpowiednio uruchamia fizyczne wyjścia.

Błędy i diagnoza

W przypadku usterek w układzie I/O paneli operatora występują najczęściej widoczne usterki w systemie CNC.

Panel jest podstawowym interfejsem pomiędzy operatorem a maszyną.lub maszyna odmawia wejścia w tryb automatyczny, ponieważ jej wejścia bezpieczeństwa nie są odczytywane poprawnie.

Ekrany diagnostyczne PMC CNC są podstawowym narzędziem diagnostycznym.

Doświadczony technik monitoruje adres wejścia dla konkretnego przycisku panelu podczas fizycznego naciśnięcia i uwolnienia przycisku.

Jeśli adres zmienia stan, obwód wejściowy dla tego kanału jest funkcjonalny.

Wielokrotne awarie wejściowe lub wyjściowe występujące w tym samym czasie, zwłaszcza w jednej grupie złączy, sugerują raczej awarię płyty niż problem z okablowaniem.

Indywidualne usterki w okablowaniu zazwyczaj wpływają na jeden sygnał naraz; usterki w płycie mają tendencję do wpływania na wiele kanałów dzielących wspólny sterownik wejścia lub wyjścia.

Wybór płytek PCB I/O Rodzina A16B-2202

Seria A16B-2202 zawiera wiele wariantów obsługujących różne liczby kanałów I/O i typy urządzeń elektrycznych.

Warianty odróżnia się liczbą wprowadzanych, liczbą wyprowadzanych, czy zawierają funkcję przesunięcia dużych prędkości (HDI) oraz typem urządzenia elektrycznego (źródło lub zlew).

Wybór odpowiedniej deski wymaga wiedzy o dokładnym numerze części zainstalowanej.

Wariant -0790 obsługuje swoją specyficzną konfigurację I/O w ramach rodziny A16B-2202.Zastąpienie go innym odmianą przyrostka, nawet z podobną liczbą kanałów, zagraża nieprawidłowemu typowi elektrycznemu lub niekompatybilnemu przydzieleniu adresu I/O.

Zawsze źródło dokładnie pasuje do numeru części.

Częste pytania

P1: Wybieracz trybu panelu maszynowego i niektóre przyciski przestały reagować po zdarzeniu błyskawicznym w pobliżu. CNC nie wyświetla żadnych alarmów. Czy A16B-2202-0790 może być uszkodzony?

Upadki piorunów mogą wprowadzać przejściowe napięcia do szaf sterujących za pośrednictwem zasilania elektrycznego budynku lub poprzez długie przewody kablowe z panelu.PCB I / O są bezpośrednio podłączone do okablowania pola i mogą pochłaniać energię przejściową z tej ścieżki.

Układy zabezpieczające wejścia mogą się nie sprawdzić, co powoduje, że kanały wejścia nie są funkcjonalne, mimo że płyta jest zasilana.

CNC nie wyświetla żadnych alarmów, ponieważ PMC wciąż działa, ale nie odbiera sygnałów wejściowych.

Zmiana zarządu jest odpowiednią odpowiedzią.

Pytanie nr 2: Niezależnie od stanu rzeczywistego maszyny, kilka lamp wskazujących na panelu jest zawsze włączonych.

Stale oświetlone wyjścia z prawidłowym stanem logicznym PMC (PMC poleca wyłączenie wyjścia) wskazują na nieprawidłową sekcję sterownika wyjścia na płycie. sterowniki wyjścia mogą być uszkodzone przez usterkę w okablowaniu,nad napięciem na zasilaczu lampy, lub po prostu starzenie się części.

Sprawdź, czy napięcie zasilania lampy jest zgodne ze specyfikacją.

Jeśli jest prawidłowa i PMC poleca wyłączenie wyjścia, IC sterownika wyjścia na płycie uległy awarii.

P3: Połączenie I/O Link pomiędzy sterownikiem a A16B-2202-0790 wykazuje alarm błędu komunikacji. Kabel wydaje się nieuszkodzony. Co należy zbadać?

Błąd komunikacji I/O Link z potwierdzonym dobrym kablem może być spowodowany konfliktem adresów I/O Link (jeśli płyta została niedawno wymieniona lub zrekonfigurowana),uszkodzony obwód interfejsu I/O Link na płycie, lub problem z interfejsem łącza I/O po stronie sterownika.

Sprawdź ustawienia adresu linku I/O na tablicy w stosunku do parametrów przypisania I/O przez CNC.

Jeśli adres jest prawidłowy, a alarm trwa, obwód interfejsu I/O Link może się zepsuć.

P4: Technik obsługi technicznej niedawno pracował wewnątrz szafy maszynowej.

Nieregularne funkcje paneli po robocie szafki zwykle wskazują na częściowo nieusadzony złącze.

Podczas pracy w szafce technik mógł przypadkowo zakłócić łącznik na płytce I/O. Wyłącz prąd, zlokalizuj łączniki na A16B-2202-0790 i mocno przesiądź każdy z nich.

Sprawdź również, czy nie ma żadnych przewodów, które mogłyby zostać przypadkowo odłączone lub zacięte.

W większości przypadków rozwiązuje to problem bez wymiany deski.

P5: Maszyna posiada kontrolę 0i-TB, ale dokumentacja wskazuje, że A16B-2202-0790 jest tablicą serii 16/18.

Kompatybilność z 0i-TB zależy od konfiguracji I/O sterownika.Niektóre płytki PCB I/O z rodziny A16B-2202 są używane w wielu generacjach sterowników FANUC, gdy architektura I/O Link i zakres adresowy są kompatybilne.

Potwierdzić zgodność konkretnej płyty z konfiguracją 0i-TB poprzez sprawdzenie dokumentacji elektrycznej maszyny lub skorzystanie z referencji serwisu FANUC.

Nigdy nie instaluj deski w konfiguracji, w której zgodność nie została wyraźnie potwierdzona.
