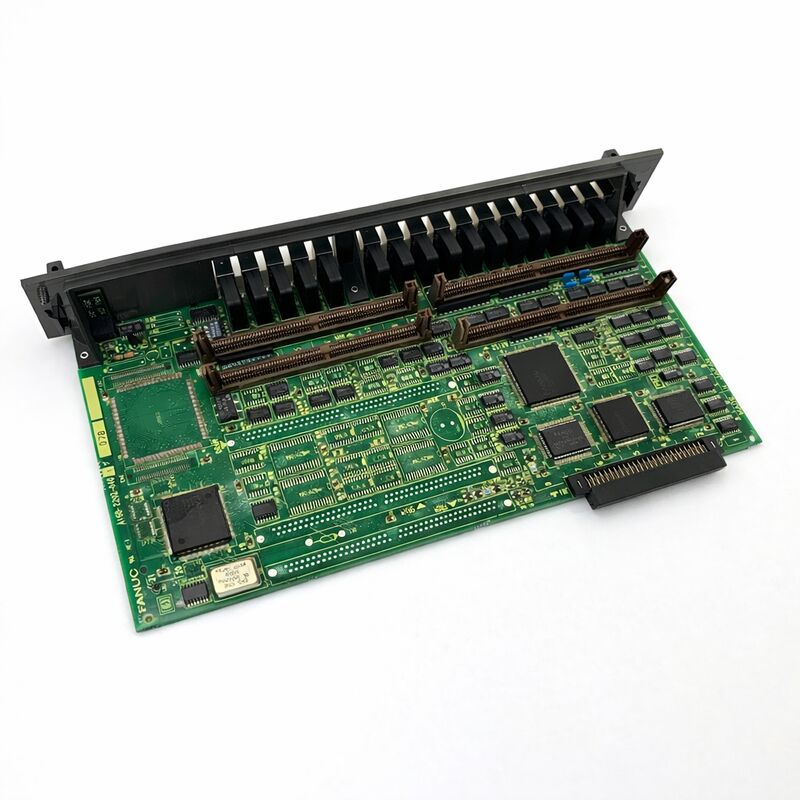

Fanuc A16b-2202-0762 Pc Board Alfa Drive Unit A16B22020762 A16B-22O2-O762

FANUC A16B-2202-0762 PowerPoint Alpha SVM serwo wzmacniacz kablowy PCB A16B-2202 serii, Japonia pochodzenia

Numer części:A16B-2202-0762

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Płyty okablowania serwo wzmacniacza (PCB sekcji zasilania)

Seria tablicy:A16B-2202

Zastosowanie:Moduły serwo wzmacniacze serii FANUC Alpha SVM

Funkcja:Płyty PCB w fazie zasilania przełączanie tranzystorów, wykrywanie prądu, połączenia zasilania

Przegląd

A16B-2202-0762 to płyta kablowa ̇ płyta drukowana sekcji zasilania ̇ dla rodziny serwo wzmacniaczy FANUC serii Alpha.każdy moduł SVM zawiera dwie deski: płytę sterującą, która obsługuje całe przetwarzanie serwostaru na poziomie sygnału, oraz płytę przewodową (zwaną również płytą bazową lub płytą zasilania), w której znajdują się tranzystory zasilania,obwody czujników prądu, a także terminale fizycznego połączenia dla prądu stałego, wyjścia silnika i sygnałów pomocniczych.

A16B-2202-0762 to płyta okablowania, która obsługuje swoją specyficzną konfigurację modułu SVM w tej architekturze.

Seria A16B-2202 to rodzina płyt kablowych firmy FANUC dla serii Alpha SVM ∙ seria płyt obejmująca jednoosiowe, dwusoosowe,i trójosiowe moduły serwo wzmacniacze w szerokim zakresie prądu.

Różne deski z tej serii są sparowane z specyficznymi płytami sterującymi PCB, tworząc kompletne zespoły wzmacniaczy serwo.

A16B-2202-0762 służy wysokiej prądu końcówki jednosiowego serwo modułu Alpha, dopasowany do odpowiedniej karty sterującej w celu utworzenia kompletnego napędu ośnego o dużej mocy.

Rola kabli w modułach SVM wyraźnie różni się od roli karty sterującej.

Karta sterująca myśli, płyta przewodowa działa, karta sterująca oblicza bieżące polecenie i generuje sygnały napędu bramy, tranzystory płyty przewodowej wykonują te polecenia,przełączanie napięcia przycisku prądu stałego w celu wytworzenia prądu wyjściowego silnika.

Prąd przepływający przez silnik, który może wynosić kilkadziesiąt amperów, przepływa przez płytę okablowania.musi być przeprowadzany przez radiator modułu, który jest termicznie połączony z powierzchniami montażu tranzystorów kabli.

Główne specyfikacje

Architektura Alpha SVM Funkcja kabli

Płyty kablowe serwo wzmacniacza Alfa znajdują się na fizycznej i elektrycznej podstawie napędu.Połączenia autobusu prądu stałego wysokonapięciowe szyny prądu stałego z PSM, które napędzają silnik kończą się tutajPołączenia wyjściowe silnika również kończą się tutaj.

Tranzystory IGBT przełączają się między tymi szyjami, aby wytwarzać trójfazowy wyjście AC, który napędza serwomotor.

Nowoczesne płyty okablowania z serii Alpha wykorzystują urządzenia IPM (Intelligent Power Module), które pakowują IGBT i ich obwody napędowe bramki w samodzielny moduł.

Niezależnie od technologii tranzystorowej, funkcja przełączania jest taka sama:sześć tranzystorów (w trzech parach) kontroluje trójfazowe wyjście poprzez przełączanie każdego końca silnika na pozytywną i ujemną szybę autobusu prądu stałego.

Dokładny czas i cykl pracy tych przełączników, sterowany przez sygnały napędowe bramki z karty sterowania powyżej, wytwarza trójfazowy prąd sinusoidalny, który jest potrzebny silnikowi.

Wykrywanie prądu na płycie okablowania mierzy faktyczne prądy fazy silnika i zgłasza je z powrotem do karty sterowania.

Pętla prądu karty sterowania porównuje prąd polecany z prądem rzeczywistym i dostosowuje cykl pracy napędu bramy, aby zminimalizować błąd.

Bez dokładnego wykrywania prądu, sterowanie prądem w zamkniętej pętli się załamuje.

Seria A16B-2202 w kontekście napędu alfa

Płyty okablowania serii A16B-2202 obejmują gamę produktów Alpha SVM od najmniejszych modułów jednosiowych po dużych formatowych napędów wysokiego prądu.Numery płyt odzwierciedlają specyficzny moduł, któremu służą, wielkość fizyczna modułu i konfiguracja napędu (jednoosiowy, dwukozowy, trójosiowy) różnią się w różnych seriach.

A16B-2202-0762 jest dopasowany do konkretnej konfiguracji SVM w tym zakresie.W celu zidentyfikowania prawidłowej płyty wymagany jest pełny numer części różne płyty z serii A16B-2202 nie są wymienialne, nawet jeśli wyglądają na podobnych.

Poziomy tranzystorów, konstrukcja interfejsu termicznego i układ złączy są dopasowane do konkretnego modułu napędowego, któremu służą.

Jak wyglądają usterki przewodowe

W przypadku awarii A16B-2202-0762 objawy są zazwyczaj charakterystyczne dla etapu zasilania: alarmy nadprądowe, alarmy awarii tranzystora, brakujące alarmy fazy wyjściowej lub w ciężkich przypadkachcałkowite wyłączenie napędu z zwarcia IGBT.

Te sygnatury usterek pojawiają się na wyświetlaczu LED napędu i są również zgłaszane jako alarmy serwo do CNC.

W przeciwieństwie do tego, awarie kart sterujących powodują kody alarmowe związane z kontrolą, błędy komunikacyjne, awarie VRDY lub alarmy związane z parametrami.

Zrozumienie tego rozróżnienia kieruje decyzją o wymianie: alarm w fazie zasilania wskazuje na płytę okablowania, podczas gdy alarm sterujący wskazuje na kartę sterującą.

Potwierdzenie tego rozróżnienia pozwala zaoszczędzić koszty wymiany nieuszkodzonej płyty.

Podejście służbowe  Wymiana na poziomie modułów

Polityka FANUC i standardowa praktyka specjalistycznych dostawców usług serwowzmacniaczy polega na tym, aby nie dostarczać A16B-2202-0762 jako samodzielną płytę.

Serwo-moduł Alpha jest serwisowany jako kompletna jednostka poprzez wymianę (odnowiony, przetestowany moduł w przypadku wadliwego),poprzez naprawę na poziomie napędu, w przypadku gdy określona usterka jest zdiagnozowana i uszkodzony komponent zastąpiony, lub poprzez wymianę modułu tranzystorowego, gdy wadą jest samo urządzenie IGBT.

Takie podejście serwisowe na poziomie modułu istnieje, ponieważ prawidłowa weryfikacja tablicy okablowania wymaga uruchomienia jej pod obciążeniem silnika jako części kompletnego modułu SVM.

Transistory należy sprawdzić poprzez faktyczne przełączanie prądu silnika; wykrycie prądu musi być zweryfikowane w stosunku do prądu silnika; ścieżka termiczna musi zostać potwierdzona.Żadne z nich nie może być odpowiednio zweryfikowane na stanowisku bez kompletnego modułu i podłączonego silnika..

Częste pytania

P1: Wyświetlacz alarmu modułu SVM wyświetla alarm nadprądu na jednej osi. Odporność nawijania silnika została zmierzona i jest poprawna. Czy prawdopodobną wadą jest płyta okablowa?

An overcurrent alarm with a confirmed-good motor suggests either an IGBT fault on the wiring board (where a transistor has failed in a partially conducting state) or a current sensing fault (where the current sensing reports a higher current than actually flows).

Zanim skończę, że to ta płyta,sprawdź, czy napięcie prądu stałego z PSM jest w zakresie specyfikacji 283V325V.

P2: Po tym, jak tranzystor IGBT nie udało się skrócić obwodu w płytce okablowej, ochrona PSM uruchomiła się i bezpiecznik prądu stałego wybuchł.

Zmiana modułu tranzystorowego jest uzasadnionym sposobem naprawy dla specjalistycznych usługodawców. the drive must be tested incrementally — first at reduced load and then at full load — to confirm that the replacement transistor performs correctly and that no other components were damaged by the short-circuit event.

Kondensatory prądu stałego i wszelkie elementy tłumiące napięcia w obwodzie prądu stałego należy również sprawdzić pod kątem uszkodzeń spowodowanych usterką.

Badanie pełnego obciążenia po naprawie jest niezbędne przed ponownym wprowadzeniem napędu do produkcji.

P3: wentylator chłodzący na serwo-module się zatrzymał. Czy napęd może nadal działać tymczasowo?

Moduły Alfa SVM firmy FANUC są zaprojektowane z marginesami cieplnymi zależnymi od określonego przepływu powietrza z wentylatora wewnętrznego.Bez przepływu powietrza, temperatury łącza IGBT rosną gwałtownie pod obciążeniem.

Kontynuacja pracy bez chłodzenia spowoduje awarię termiczną IGBT na A16B-2202-0762 w krótkim czasie ▌potencjalnie w ciągu kilku minut przy pełnym obciążeniu.

Wymiana wentylatora jest powszechnym elementem konserwacji tych napędów, a wentylatory są zazwyczaj dostępne jako poszczególne części zamienne.

P4: Płyty przewodowe z wycofanego modułu SVM są dostępne. Czy można sprawdzić ich funkcjonalność przed zainstalowaniem w maszynie produkcyjnej?

Bez badania w kompletnym module SVM pod obciążeniem silnika nie można odpowiednio zweryfikować stanu tablicy okablowania.

Tranzystory IGBT mogą mieć nagromadzone uszkodzenia z powodu zmęczenia termicznego, które nie są widoczne z zewnątrz i nie będą widoczne podczas pomiaru odporności na zimno.

Przed powierzeniem jakiejkolwiek odzyskanej tablicy okablowania w zastosowaniu produkcyjnym powinna ona zostać poddana badaniu obciążenia w kompletnej konfiguracji napędu przez specjalistę posiadającego odpowiedni sprzęt testowy.

P5: Która opcja naprawy lub wymiany A16B-2202-0762 zapewnia najlepszą równowagę między kosztami a zaufaniem dla maszyny krytycznej dla produkcji?

Wymiana - otrzymanie odnowionego i w pełni przetestowanego modułu w przypadku wadliwego - daje najlepszy wynik dla maszyn krytycznych dla produkcji.

Odnowiony moduł został przetestowany pod obciążeniem silnika przez specjalistę posiadającego wiedzę instytucjonalną na temat powszechnych trybów awarii.

Całkowity czas pracy maszyny jest zminimalizowany, ponieważ badany moduł jest dostępny do natychmiastowej instalacji.

Naprawa na poziomie płyty jest opcją o niższych kosztach, ale wymaga usunięcia wadliwego modułu i wysłania go na naprawę, tworząc dłuższe okno przestojów, w którym maszyna nie jest dostępna.
