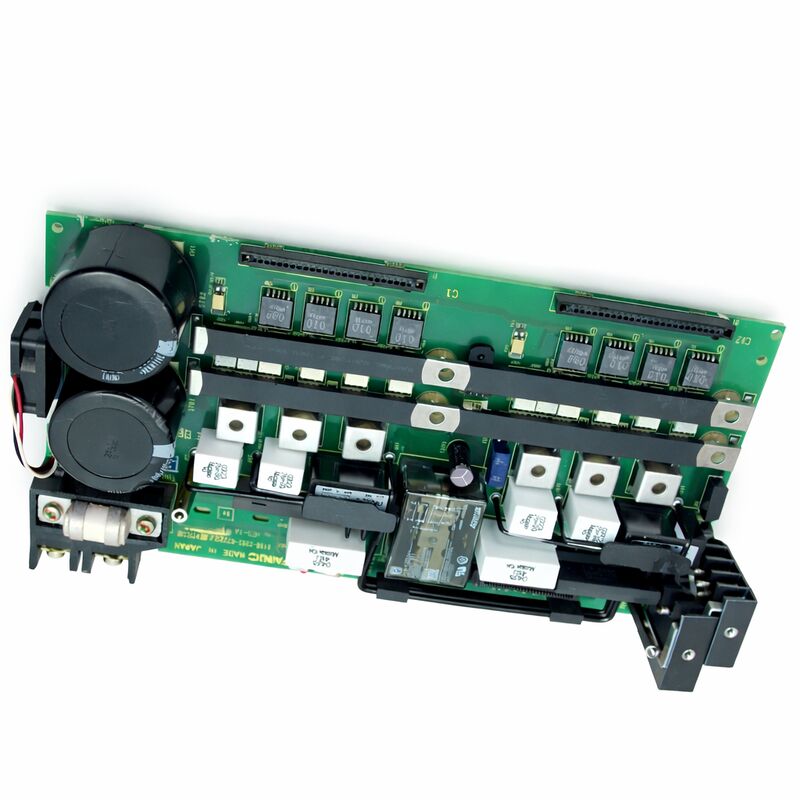

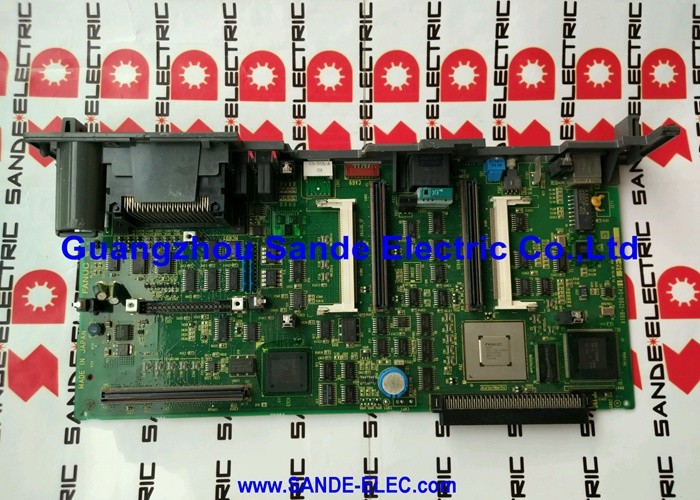

Płyta drukowana Fanuc A16b-2202-0772 Jednostka napędowa Alpha A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772

Numer części:A16B-2202-0772

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Panel operacyjny I/O PCB

Seria tablicy:A16B-2202

Kompatybilne systemyFANUC serii 16 / 18 CNC i zgodne

Przegląd

A16B-2202-0772 to płyta drukowana I/O panelu operatora z serii A16B-2202 firmy FANUC. It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.

Płyty I/O panelu operatora zawierają sygnały, które sprawiają, że interfejs człowiek-maszyna działa: każde naciśnięcie przycisku na panelu maszyny jest odbierane przez tę płytę,i każdy stan światła wskaźnika napędzany przez drabinę PMC jest wyjściem przez tę płytę.

Seria A16B-2202 obejmuje szereg płytek FANUC I/O dla zastosowań serii 16 i 18, obejmujących różne liczby kanałów i typy I/O.

W ramach tej serii poszczególne warianty są definiowane przez ich liczbę wejściową, liczbę wyjściową i typ elektryczny, określający, które maszyny i konfiguracje paneli obsługują.

System -0772 jest jednym z takich zdefiniowanych wariantów, skonfigurowany dla konkretnej aplikacji P/W paneli operatora w ramach hierarchii systemu FANUC serii 16/18.

Płyty te są zamontowane w kabinie sterownika i podłączone do okablowania panelu operatora.

Otrzymują sygnały wejściowe z przycisków, przełączników, wyłączników i obwodów awaryjnych, i przesyłają sygnały wyjściowe do lamp wskazujących, alarmów dźwiękowych,i innych urządzeń zwrotnych paneli.

Ich niezawodność jest bezpośrednio widoczna dla operatora maszyny. Nieprawidłowa płyta I/O panelu operatora powoduje brak lub nieprawidłowe odpowiedzi panelu, które są natychmiast widoczne podczas pracy maszyny.

Główne specyfikacje

Interfejs panelu operatora

Panel operatora narzędzia maszynowego CNC jest punktem, w którym człowiek wchodzi w interakcję z maszyną.

Z panelu operator uruchamia i wyłącza programy, wybiera tryby pracy, umożliwia ruch osi, kontroluje funkcje wrzeciona i płynu chłodniczego oraz rozpoznaje alarmy.

Każda z tych interakcji wymaga fizycznej ścieżki sygnału elektrycznego z sprzętu panela do sterownika CNC.

A16B-2202-0772 zapewnia tę ścieżkę sygnału po stronie wejścia: gdy operator naciska przycisk, przełącznik panela zamyka obwód.PCB I/O wykrywa to zamknięcie i przedstawia je PMC jako logiczny stan wejścia.

Program drabiny PMC odczytuje ten stan i odpowiada, być może włączając tryb, inicjując funkcję lub przekazując sygnał do jądra NC.

Po stronie wyjściowej wskaźnik napędów PMC informuje: tryb jest aktywny, wrot działa, zmiennik narzędzi jest gotowy.

PCB I/O przyjmuje te logiczne stany wyjściowe z PMC i napędza prąd przez obwody lamp wskaźnikowych lub cewki przekaźnikowe podłączone do jego końcówek wyjściowych.

Każdy przycisk i każdy wskaźnik na maszynie przebiegają przez tę ścieżkę logiczną.

PCB jest sprzętem, który to umożliwia.

Konwencje dotyczące źródła i zlewu

Płyty operacyjne I/O w serii A16B-2202 są produkowane w konfiguracjach elektrycznych typu źródła i typu zlewu.

Wyjścia typu źródła dostarczają prądu z płyty do obciążenia.

Obciążenie lampy lub cewki przekaźnikowej

Wyjścia typu zlewu zapewniają drogę prądu do ziemi.

Kiedy PMC uruchamia wyjście, płyta ciągnie wyjściowy terminal w kierunku ziemi, kończąc obwód.

Typ zainstalowanej płyty musi być zgodny z okablowaniem paneli. Zainstalowanie płyty typu źródłowego, w przypadku której oczekuje się płyty typu zlewu, lub odwrotnie, powoduje nieprawidłową lub nieobecną funkcję wyjścia płyty.Zawsze potwierdzić typ elektryczny zainstalowanej płyty z etykiety przed zakupem wymiany.

Objawy i diagnoza

W przypadku wystąpienia usterki na desce A16B-2202-0772 objawy są widoczne na panelu operatora.Wejścia, które przestają rejestrować ‡ naciśnięcia przycisków, które nie wytwarzają odpowiedzi CNC ‡ lub wyjścia, które są trwale włączone lub trwale wyłączone, wskazują na usterkę deski lub problem z okablowaniem pola.

Ekran diagnostyczny PMC CNC zapewnia bezpośrednie narzędzie diagnostyczne.Monitorowanie rejestru wejścia podczas fizycznego działania każdego przełącznika potwierdza, czy płyta jest odbieranie i przesyłanie sygnału.

Jeżeli w przypadku uruchomienia przełącznika PMC wyświetla prawidłowy stan wejścia, płyta działa dla tego kanału.

Jeżeli w czasie działania przełącznika PMC nie wykazuje żadnych zmian, a przełącznik i okablowanie są prawidłowe, układ wejściowy płyty dla tego kanału uległ awarii.

Nieprawidłowości wyjściowe są podobnie diagnozowane za pomocą funkcji wymuszonej wyjściowej PMC w celu polecenia określonego stanu wyjściowego i potwierdzenia na panelu, czy odpowiednia lampa lub urządzenie reaguje.

Częste pytania

P1: Kilka przycisków panelu operatora przestało działać po procedurze konserwacji w szafie sterowania. Prąd wydaje się nienaruszony. Czy może być to wina A16B-2202-0772?

Prace konserwacyjne w szafce sterowania mogą spowodować niezamierzone zakłócenia złącza.potwierdzić, że wszystkie złącza między okablowaniem paneli a płytą PCB I/O są w pełni ustawione.

Częściowo odłączony złącze wytwarza dokładnie ten wzór, który opisałeś.

Znowu zainstalować wszystkie złącza, przetestować funkcję panelu, a jeśli usterka utrzymuje się z potwierdzonym złącza siedzących, zbadać płytę na uszkodzenia.

P2: Wszystkie lampy wskaźnikowe paneli są trwale włączane niezależnie od stanu PMC. Czy jest to usterka PCB I/O czy usterka przewodów?

Wyjścia trwale rozświetlone pomimo prawidłowego stanu PMC wskazują na stan zwarcia w obwodzie sterownika wyjściowego lub w okablowaniu.

Sprawdź, czy napięcie wspólnego zasilania w obwodzie światła jest na prawidłowym poziomie. Przesilanie zasilania może spowodować, że światła zapalają się poprzez uszkodzone obwody ochrony sterownika wyjścia.

Jeżeli napięcie zasilania jest prawidłowe, należy monitorować rejestr wyjścia PMC w celu potwierdzenia, że PMC poleca wyłączenie wyjścia.

Jeśli polecenie PMC jest wyłączone, ale światła pozostają włączone, prawdopodobnie sekcja sterownika wyjściowego płyty nie działa.

P3: Maszyna została zalana płynem chłodzącym, a panel operatora przestał działać.

Odzyskanie zdrowia zależy od stopnia zanieczyszczenia i szybkości jego likwidacji.Płyty wystawione na działanie mgły płynu chłodzącego, która jeszcze nie spowodowała korozji, można często oczyszczać bezpiecznym dla urządzeń elektronicznych czyszczycielem kontaktowym i ponownie używać po dokładnym suszeniu.

Płyty, które zostały zanurzone lub pozostawione mokre przez dłuższy czas, zazwyczaj wykazują ślady korozji, których nie można całkowicie odzyskać.

Zbadać pod powiększeniem po czyszczeniu

P4: Jak potwierdzić typ I/O (źródło lub zlew) mojego zainstalowanego A16B-2202-0772 przed zakupem wymiany?

Etykieta na zainstalowanej płycie identyfikuje typ I/O w jej opisie lub linii specyfikacji.

Jeśli etykieta jest uszkodzona, należy zapoznać się z dokumentacją elektryczną maszyny typ płytek PCB I/O jest określony w sekcji konfiguracji sterownika w instrukcji obsługi maszyny.

Jeżeli żaden z tych rodzajów nie jest dostępny, wykwalifikowany technik FANUC może określić typ poprzez pomiar właściwości obwodu na terminalach wyjściowych płyty przy użyciu odpowiedniego sprzętu badawczego.

P5: Po wymianie tej płyty CNC wyświetla błąd komunikacji panelu operatora, który wcześniej nie istniał.

Błąd komunikacji panelu operatora po wymianie płyty zwykle wskazuje na jeden z trzech problemów: płyta zamienna ma inną konfigurację adresu linku I/O niż oryginał,złącze nie jest w pełni włączone na płytce zamiennej, lub płyta zamienna ma usterkę, która generuje warunek błędu w szlaku łącza I/O.

Sprawdź najpierw ustawienia adresu I/O Link i zasięg złącza.

Jeżeli oba są poprawne, może być konieczna wymiana deski zamiennej.
