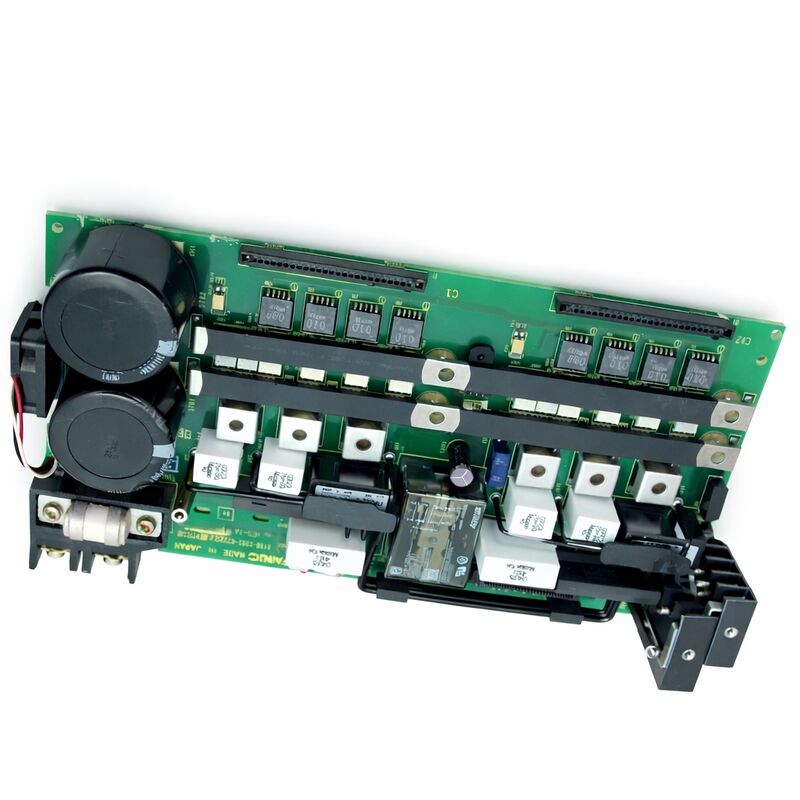

Fanuc A16b-2202-0773 Pc Board Alfa Drive Unit A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773

Numer części:A16B-2202-0773

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Panel operacyjny I/O PCB

Seria tablicy:A16B-2202

Kompatybilne systemySystemy sterowania CNC FANUC

Przegląd

A16B-2202-0773 to płyta drukowana panel operatora I/O z serii A16B-2202 firmy FANUC.Zarządza interfejsem sygnałowym między sterownikiem CNC a panelem operatora maszyny panel przedni, który maszynista używa do sterowania maszyną.

Każdy przycisk, przełącznik, wybieracz obrotowy i wskaźnik na panelu operatora łączy się z sterownikiem poprzez ścieżki sygnałów I/O zarządzane przez tę płytę.

Seria A16B-2202 obejmuje deski I/O paneli operatora w wielu generacjach sterowników FANUC CNC.

Płyty te tłumaczą fizyczne dane wejściowe z panelu operatora, klawisze, przełączniki do wyboru trybu, start cyklu, przytrzymaj zasilacz,awaryjne zatrzymanie do sygnałów cyfrowych, na których sterownik CNC może działać.

Wykonują one również wskaźniki wyjściowe panelu: światła, które informują operatora, który tryb jest aktywny, które funkcje są włączone i jaki jest aktualny stan maszyny.

Bez funkcjonującej płyty I/O panela operatora CNC nie ma niezawodnej ścieżki dla poleceń operatora.

Ruch osi może być nadal możliwy za pomocą bezpośrednich metod parametryzacji, ale normalna obsługa maszyny za pośrednictwem panelu operatora nie jest.

Ta płyta jest wymogiem funkcjonalnym dla rutynowych operacji obróbkowych.

Główne specyfikacje

Panel operatora I/O  Trasa sygnału

Gdy maszynista naciska przycisk "Cycle Start", fizyczne zamknięcie przycisku wytwarza sygnał napięcia lub uziemienia, który przechodzi przez kabel do deski I/O panelu operatora.

Obwody wejściowe płyty odczytują ten sygnał i zgłaszają stan do logiki drabiny PMC sterownika CNC.

PMC odczytuje sygnał "Start cyklu" i, jeśli spełnione są wszystkie warunki, uruchamia cykl cięcia.

Ta ścieżka istnieje dla każdego przycisku i przełącznika na panelu.żądania zmiany narzędzia każdy wytwarza sygnał, że płyta I/O łączy się z CNC.

Po stronie wyjściowej płyta otrzymuje polecenia od CNC ′′ włączyć lampę Cycle Active,′′ "włączyć wskaźnik zatrzymywania podaży" ′′ i uruchamia odpowiednie światła paneli.

Określenie "typ źródła" opisuje konwencję logiki sygnału.

W typie źródłowym I/O obwody wejściowe płyty wykrywają prąd płynący z urządzenia pola.

Jest to jedna z dwóch powszechnych konwencji przemysłowych I / O i określa, w jaki sposób jest skonfigurowane okablowanie paneli.

W celu prawidłowego działania urządzenia pola muszą być zgodne z typem wprowadzania/wyprowadzania na płycie.

A16B-2202 serii Panel operatorów dla systemów CNC

Seria A16B-2202 obejmuje szereg wariantów płyt I/O paneli operatora, z których każda ma określone liczby punktów I/O, typy sygnału logicznego,i funkcjonalności dopasowane do różnych konfiguracji platform sterowania.

Seria obejmuje standardowy panel I/O w różnych liczbach kanałów 48, 64, 72, 96,104 kombinacje wejściowe i wyjściowe .

Wariant -0773 zajmuje szczególne miejsce w tej rodzinie, określając szczególną liczbę I/O i właściwe dla niego funkcje konfiguracji systemu docelowego.

Podobnie jak w przypadku innych paneli operacyjnych I/O w tej serii, -0773 instaluje się w stojaku panela operatora i komunikuje się z sterownikiem CNC za pośrednictwem interfejsu I/O panela.

Zidentyfikowanie właściwego wariantu jest niezbędne.

Nieprawidłowa płyta może mieć ten sam rozmiar fizyczny i układ złączy, ale różną pojemność sygnału.Zawsze potwierdzić dopisu zainstalowanej tablicy z etykiety przed zakupem wymiany.

Identyfikacja usterki Panel operatora usterki I/O

Gdy płyta I/O panelu operatora ulega awarii, awaria występuje zazwyczaj w jednym z trzech wzorców.Wszystkie wskaźniki wygaszają lub wszystkie świecą.

Częściowa awaria powoduje, że określone funkcje paneli nie reagują, podczas gdy inne działają normalnie często wskazuje to na określoną sekcję tablicy I / O lub określoną szybę zasilania na tablicy.

Przerywane awarie funkcji paneli, które czasami działają, a nie inne, często wynikają z problemów z kontaktem z złączem, a nie z samą płytą.

Przed stwierdzeniem, że płyta nie działa, sprawdź połączenia kabli paneli zarówno na końcu płyty, jak i na końcu płyty.

Kable paneli operatora nagromadzą zużycie w punktach łącznika z powtarzającego się montażu i usuwania paneli.

Częściowo usytuowany złącze lub uszkodzony kontakt wywołuje te same objawy jak awaria deski.

Jeżeli połączenia są potwierdzone jako dobre, a usterka utrzymuje się, płyta jest kandydatem na zastępstwo.

Częste pytania

P1: Kilka konkretnych klawiszy paneli przestało reagować. Inne działają normalnie. Czy A16B-2202-0773 jest winna?

Selektywna awaria klucza

Badanie przeprowadzone jest poprzez najpierw zastąpienie kabla panela, jeśli to możliwe.

Jeśli kabel panela jest prawidłowy, usterka jest albo w określonej sekcji I/O deski, albo w kontaktach klawiatury dla tych konkretnych kluczy.Sprawdź arkusz pod zaatakowanymi kluczami na zanieczyszczenie lub zużycie.

P2: Po przeciągnięciu zasilania urządzenie wyświetla alarm panelu operatora. Płyta ma widoczne zmiany koloru w pobliżu jednego z złączy.

Widoczne zmiany koloru wskazują na awarię części z powodu zasilania.Nie próbuj przywrócić pracy z uszkodzoną płytę usterka może kaskadować do głównej płyty CNC poprzez interfejs, jeśli uszkodzony obwód stosuje nieprawidłowe sygnały.

Sprawdź również napięcie zasilania panela przed zainstalowaniem zamiennika, aby potwierdzić, że stan prze napięcia został usunięty.

P3: Jaka jest różnica między płytaami I/O z panelu operatora typu źródłowego i typu zlewu?

Płyty typu źródłowego dostarczają prąd z płyty do urządzenia pola.Płyty typu zlewu przepuszczają prąd z urządzenia polowego.

Podstawowe urządzenie dostarcza napięcie do wejścia płyty.

Zawsze przed zakupem deski zastępczej potwierdzaj zgodność z zasadami okablowania.

P4: Maszyna została wyposażona w nowy panel operatora. Panel nie komunikuje się poprawnie z CNC. Czy A16B-2202-0773 może wymagać wymiany?

W scenariuszu modernizacji, okablowanie panelu i konwencja I / O płyty muszą być zgodne.może być konieczna zmiana płyty na zgodny wariant.

Potwierdź również, że wyciąg kablu z panelu pasuje do przypisania złącza przez płytę.

Nieprawidłowe podłączenie panelu okaże się błędem planszy, ale nie jest to jej wina.

P5: Czy naprawy na poziomie komponentów można wykonywać na tej płycie?

Naprawa na poziomie komponentów jest możliwa w przypadku specyficznych awarii: uszkodzonych diod zabezpieczających wejście, uszkodzonych układów integracyjnych sterowników wskaźników, utlenionych kontaktów z łącznikami.

W przypadku uszkodzenia własnych układów integracyjnych interfejsu FANUC nie są one zazwyczaj dostępne samodzielnie i naprawa na poziomie komponentów jest niemożliwa w przypadku tych usterek.

Kwalifikowany serwis naprawczy FANUC może ocenić konkretny tryb awarii i doradzić w zakresie możliwości naprawy.
