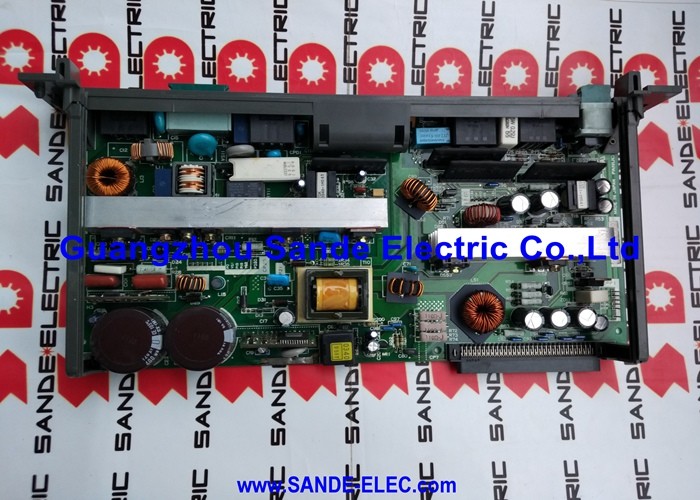

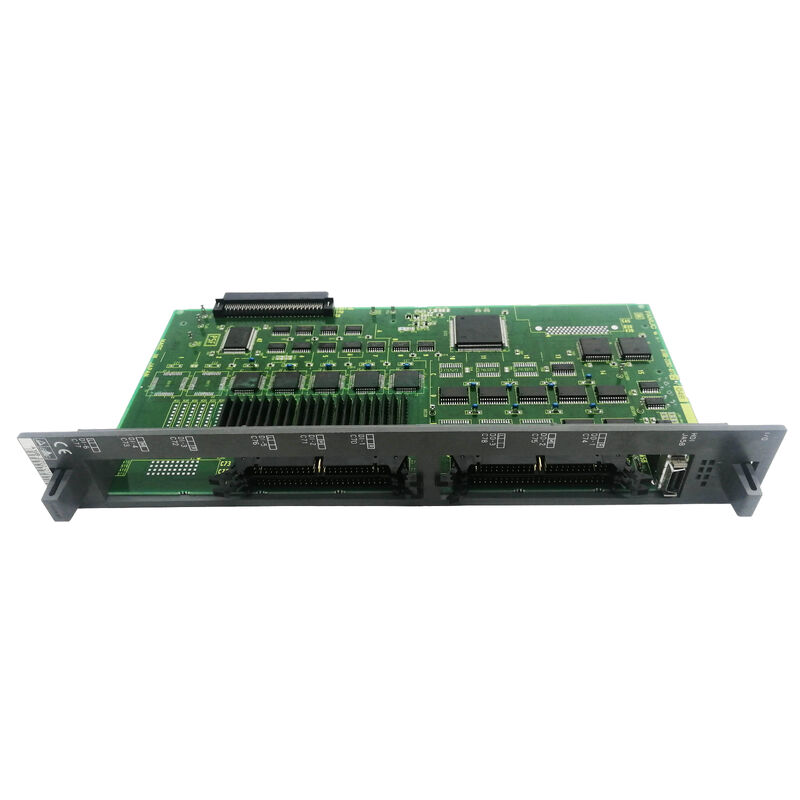

A16B-2202-0786 FAUNC POWER PCB użyte A16B22020786 A16B-22O2-O786

A16B-2202-0786 | Płytka okablowania FANUC Alpha SVM3-20/20/40 — seria A06B-6096-H307 / trójosiowa 20A+20A+40A / A16B-2202

A06B-6096-H307 — Trójosiowy moduł serwo SVM3-20/20/40

Instrukcja serwowzmacniacza GE Fanuc Alpha (B-65165E/02) potwierdza: A16B-2202-0786 to płytka okablowania dla A06B-6096-H307 — SVM3-20/20/40, wariant o najwyższym prądzie w rodzinie trójosiowych modułów serwo A06B-6096 SVM3.

SVM3 (3-osiowy moduł serwo) integruje trzy niezależne kanały osi serwo w jednym module. Trzy osie mają wspólne zasilanie i szynę DC w obudowie modułu, co maksymalizuje wykorzystanie przestrzeni w szafie w porównaniu z trzema oddzielnymi jednostkami jednoosiowymi.

SVM3-20/20/40 ma asymetryczne wartości znamionowe prądu w trzech kanałach:

• Oś 1:Szczyt 20A
• Oś 2:Szczyt 20A
• Oś 3:Szczyt 40 A — kanał o najwyższym prądzie dla najbardziej wymagającej osi napędu

Kluczowe dane techniczne

Rodzina SVM3 — potwierdzono płytki okablowania A16B-2202

Instrukcja GE Fanuc B-65165E/02 potwierdza pełną rodzinę A06B-6096 SVM3 i ich płytki okablowania:

A16B-2202-0786 na końcu serii to wariant o najwyższej sumie prądu — trzy osie o łącznej wartości szczytowej 80 A.

Scenariusze zastosowań

Usterka płytki elektrycznej SVM3-20/20/40:W systemie CNC FANUC Alpha z modułem trójosiowym SVM3 występują wewnętrzne błędy napędu. Po sprawdzeniu karty sterującej i tranzystorów IGBT, płytka okablowania A16B-2202-0786 zostaje zidentyfikowana jako usterka. Wymiana przywraca prawidłową pracę serwa trójosiowego.

Remont modułu serwo trójosiowego:Moduł SVM3-20/20/40 maszyny produkcyjnej przechodzi kompleksową planową konserwację. Płytka okablowania A16B-2202-0786 zostaje wymieniona w ramach odnowienia wewnętrznej płytki drukowanej modułu napędowego.

Często zadawane pytania

P1: Jak sprawdzić, czy A16B-2202-0786 to płytka okablowania mojego modułu SVM3?

Zidentyfikuj moduł napędowy na jego przedniej tabliczce znamionowej — jeśli widnieje na nim napis A06B-6096-H307, A16B-2202-0786 to potwierdzona płytka okablowania. Instrukcja serwa GE Fanuc Alpha B-65165E/02 potwierdza to bezpośrednio. Przeczytaj etykietę na zainstalowanej płycie, aby potwierdzić numer części.

P2: Dlaczego SVM3-20/20/40 wykorzystuje asymetryczne wartości znamionowe 20/20/40 zamiast jednolitych 20/20/20 lub 40/40/40?

Asymetryczne wartości znamionowe prądu dopasowują przemiennik do rzeczywistych wymagań mechanicznych trzech obsługiwanych osi — pozwala to uniknąć zarówno niedostatecznego określenia osi o dużej mocy, jak i nadmiernego określenia lżejszych osi. Kanał 40A obsługuje oś o najwyższym obciążeniu, podczas gdy kanały 20A efektywnie obsługują osie lżejsze. To zrównoważone podejście optymalizuje koszt modułu napędowego i wydajność cieplną pod kątem konkretnych wymagań osi obrabiarki.

P3: Czy A16B-2202-0786 jest wymienny z sąsiednim A16B-2202-0785 (SVM3-12/20/40)?

Nr A16B-2202-0785 to płytka okablowania dla SVM3-12/20/40, a A16B-2202-0786 to płytka okablowania dla SVM3-20/20/40. Układ PCB płytki okablowania odzwierciedla specyficzne rozmiary modułów tranzystorowych dla każdego kanału osi — kanał 20 A osi 1 w H307 ma inną wartość znamionową tranzystora niż kanał 12 A osi 1 w H306. Deski nie podlegają wymianie.

P4: Jakie środki ostrożności obowiązują przed uzyskaniem dostępu do A16B-2202-0786 wewnątrz modułu serwa?

Wyłącz i zablokuj zasilanie sieciowe. Szyna DC SVM3-20/20/40 utrzymuje ładunek po odłączeniu zasilania sieciowego — przed uzyskaniem dostępu do wnętrza modułu sprawdź, czy napięcie szyny DC jest niższe niż 30 V za pomocą skalibrowanego woltomierza. Uchwyt A16B-2202-0786 z antystatyczną opaską na nadgarstek na powierzchni odpornej na ESD.

P5: Czy wymiana A16B-2202-0786 wymaga zmian w parametrach serwomechanizmu CNC?

Nie. Parametry serwo dla wszystkich trzech kanałów osi znajdują się w głównej pamięci parametrów CNC. Po zamontowaniu zamiennej płytki okablowania i ponownym złożeniu modułu SVM3, system CNC pobiera parametry serwomechanizmu podczas inicjalizacji po włączeniu zasilania. Przed powrotem do produkcji sprawdź poprawną reakcję serwomechanizmu na wszystkich trzech kanałach osi przy niskiej prędkości.
