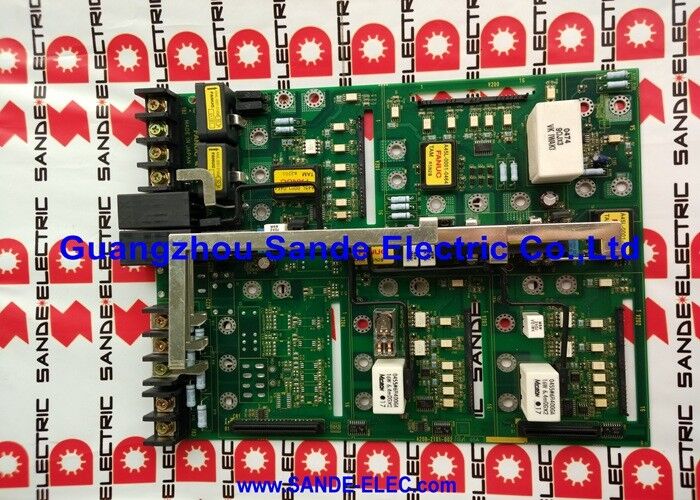

Używana płyta sterująca CNC Fanuc 300W Amp PCB A16B-2202-0840

A16B-2202-0840∙ FANUC A16B-2202 Series PCB ∙ 084x Range / Alpha Drive Board / CNC Drive System Spare

A16B-2202 Rodzina dysków napędowych Alpha firmy FANUC

Seria A16B-2202 jest potwierdzoną rodziną płyt napędowych FANUC Alpha.Płyty służą jako płyty okablowania i interfejsy zasilania PCB w szeregu modułów napędowych FANUC Alpha obejmujących wzmacniacze serwo, modułów zasilania i napędów wrzutowych w serii A06B-6xxx.

"Systemy" do wykonywania "funkcji" określonych w pozycji 2A001.a.1.

• Płyty przewodowe do modułów servo-dwuosiowych (SVM2)
• Płyty zasilania dla alfa PSM (moduły zasilania)
• Płyty interfejsów napędowych dla platform serwo- i spindlowych

A16B-2202-0840 w pozycji 084x zajmuje górny zakres potwierdzonej numeracji A16B-2202.

Kluczowe informacje o produkcie

Płyty okablowania napędu alfa

Moduły napędowe FANUC Alpha (seria A06B-6xxx) wykorzystują płyty okablowania serii A16B-2202 jako warstwę interfejsu zasilania wewnątrz każdego modułu napędowego.

Interfejs etapu zasilania:podłączyć urządzenia zasilania IGBT modułu napędowego do układu sterującego PCB,i sygnały awarii pomiędzy sprzętem zasilania a elektroniką regulacyjną napędu.

Routing terminalu:Zapewnienie fizycznych punktów połączenia dla kabli silnikowych, końcówek autobusów prądu stałego i nagłówków sygnałów sterujących, aby przewodzić ścieżki zasilania wysokim prądem przez strukturę modułu napędowego.

Zbieranie wad:Zbierz sygnały przepływu prądu, przegrzania i uszkodzenia przycisku z etapu zasilania i przedstaw je do układu sterującego PCB w celu działania ochronnego.

Scenariusze zastosowania

A16B-2202 usterka deski napędowej:System napędowy FANUC Alpha rozwija usterki etapu zasilania.

Utrzymanie napędu FANUC Alpha:Zakład produkcyjny utrzymujący napęd FANUC Alpha przechowuje zapasy A16B-2202-0840 dla konkretnego napędu, w którym jest on zainstalowany.

Częste pytania

P1: Jak potwierdzić, że A16B-2202-0840 jest prawidłową płytą dla mojego napędu FANUC Alpha?

Czytaj numer części z etykiety zainstalowanej płyty wewnątrz modułu napędowego.Odniesienie krzyżowe do tabeli części zamiennych odpowiedniej instrukcji obsługi technicznej serii FANUC Alpha w celu potwierdzenia pozycji tablicy w ramach określonego modelu napędu.

P2: Jaki jest związek między A16B-2202-0840 a układem sterującym w tym samym module napędowym?

Moduły napędowe FANUC Alpha zawierają dwie główne płyty.Oddzielne sterowanie PCB obsługuje algorytm napędu, komunikacji i serworegulacji, oba muszą prawidłowo funkcjonować, aby napęd mógł działać.

P3: Jakie objawy alarmu napędowego wskazują na usterkę kabli A16B-2202-0840?

Alarmy na etapie zasilania overcurrent (SV401 lub podobny), usterka bramy IGBT lub anomalie prądu fazowego pojawiające się konsekwentnie na napędzie ,A16B-2202-0840 jest następnym priorytetem diagnostycznym.

P4: Jakie środki ostrożności w zakresie ESD i bezpieczeństwa stosuje się przy obsłudze A16B-2202-0840?

Sprawdź, czy napięcie przycisku prądu stałego znajduje się poniżej bezpiecznego poziomu przed dostępem do płyt wewnętrznych.Ręcznik A16B-2202-0840 za pomocą antystatycznego paska do nadgarstka na powierzchni zabezpieczonej przed ESD.
