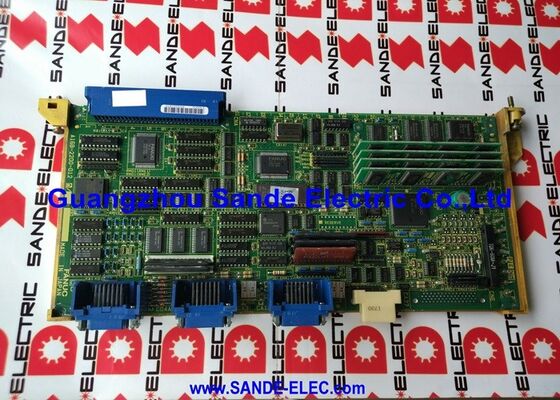

Użyte płyty osi FANUC A16B-2203-0020 W dobrym stanie A16B22030020 A16B-22O3-OO2O

FANUC A16B-2203-0020 | Seria 0/0-C Typ B Płytka Interfejsu Osi 3/4-osiowa — 32-bitowa Płytka Osi Szeregowej

Numer części: A16B-2203-0020

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka Interfejsu Osi Serwo — Typ B (Szeregowy)

Kompatybilne systemy CNC: FANUC Seria 0, Seria 0-C (0-TD, 0-TTD, 0-MD)

Przegląd

A16B-2203-0020 to 32-bitowa płytka drukowana interfejsu osi szeregowej FANUC dla rodzin sterowników CNC FANUC Seria 0 i 0-C — w szczególności konfiguracja interfejsu typu B stosowana w wariantach sterowania dla centrów tokarskich (0-TD, 0-TTD) i centrów obróbczych (0-MD).

Płytka zapewnia sterowanie serwo 3 lub 4-osiowe z interfejsem szeregowym typu B, który przesyła sprzężenie zwrotne enkodera silnika bezpośrednio z enkodera do płytki sterownika CNC, zamiast przez wzmacniacz serwo, jak w konfiguracji typu A.

32-bitowa architektura tej płytki pozycjonowała ją jako kartę osi szeregowej nowszej generacji w rodzinie 0-C. Obsługuje ona szybką komunikację szeregową ze wzmacniaczami serwo Alpha, obliczając błąd śledzenia na każdej osi i aktualizując polecenia prędkości w każdym cyklu interpolacji CNC.

Ścieżka sprzężenia zwrotnego enkodera typu B zapewnia sterownikowi CNC bezpośrednią wiedzę o pozycji silnika, zamiast pozycji wnioskowanej przez wzmacniacz, co było preferowane w zastosowaniach wymagających najwyższej dokładności pozycjonowania.

FANUC zaprzestał produkcji A16B-2203-0020, ale płytka pozostaje kluczowa dla dalszego działania znacznej liczby maszyn FANUC 0-C/0-TD/0-MD, które nadal są w użyciu produkcyjnym.

Maszyny te zachowują swoje możliwości precyzyjne przez dziesięciolecia, gdy są odpowiednio konserwowane, co czyni niezawodne części zamienne niezbędnymi.

Kluczowe specyfikacje

Interfejs typu B — Architektura sprzężenia zwrotnego enkodera

Oznaczenie typu B na tej płytce określa, w jaki sposób sprzężenie zwrotne pozycji dociera do sterownika CNC. W architekturze typu B, kabel sprzężenia zwrotnego enkodera silnika biegnie od enkodera — zamontowanego na silniku serwo — bezpośrednio do płytki osi sterownika CNC.

A16B-2203-0020 odbiera to sprzężenie zwrotne bezpośrednio, zapewniając sterownikowi CNC rzeczywistą pozycję wału silnika w cyklu po cyklu.

Jest to sprzeczne z typem A, gdzie sprzężenie zwrotne przechodzi przez jednostkę wzmacniacza Alpha przed dotarciem do CNC.

Oba podejścia zapewniają precyzyjne sterowanie serwo, ale bezpośrednia ścieżka sprzężenia zwrotnego typu B została wybrana dla zastosowań, w których trasowanie kabli do sterownika CNC było bardziej praktyczne, lub gdzie konstrukcja producenta maszyny faworyzowała topologię bezpośredniego sprzężenia zwrotnego.

Dla inżynierów serwisu, praktyczne implikacje są takie, że płytki osi typu A i typu B nie są wymienne.

Maszyna zaprojektowana do pracy w trybie typu B — z kablami enkodera poprowadzonymi bezpośrednio do CNC — wymaga A16B-2203-0020 (lub jej odpowiedników typu B) i nie może używać płytki typu A bez znaczącego przeprogramowania obwodów sprzężenia zwrotnego.

Zastosowania 0-TD i 0-MD

Oznaczenie 0-TD identyfikuje sterowniki FANUC Seria 0-C skonfigurowane dla centrów tokarskich — tokarek i maszyn tokarskich.

Oznaczenie 0-MD identyfikuje konfigurację centrum obróbczego. A16B-2203-0020 był używany w obu obszarach zastosowań, gdzie określono interfejs enkodera typu B.

W centrach tokarskich płytka zazwyczaj steruje dwoma osiami liniowymi (Z i X), a w wielu konfiguracjach osią C do pozycjonowania wrzeciona w pracy z narzędziami napędzanymi.

W centrach obróbczych z konfiguracją 4-osiową zapewnia osie X, Y, Z oraz stół obrotowy lub oś B.

W konfiguracjach 0-TTD — dwuścieżkowych centrach tokarskich — pojemność 3/4 osi płytki obejmuje jedną kompletną ścieżkę maszyny z podwójną wieżyczką.

Uwagi dotyczące serwisu i wymiany

A16B-2203-0020 jest wycofany przez FANUC, co oznacza, że nie jest już dostępny przez standardowy kanał sprzedaży nowych produktów FANUC. Jednostki zamienne są dostępne na rynku specjalistycznych części zamiennych do CNC.

Przy zamawianiu należy potwierdzić, że płytka zamienna jest właściwą wersją dla konkretnego wariantu sterowania maszyny (0-TD, 0-TTD lub 0-MD), ponieważ istniały drobne różnice między typami sterowania.

Przed wymianą podejrzanej płytki osi należy systematycznie zweryfikować usterkę.

Sprawdź ciągłość kabla sprzężenia zwrotnego od silnika do CNC. Potwierdź, że wzmacniacz Alpha generuje sygnał gotowości.

Zamień przypisania osi w parametrach CNC, aby określić, czy zgłoszona usterka osi-1 przemieszcza się wraz ze zmianą parametrów (wskazując na problem z płytką sterującą lub parametrami), czy pozostaje na oryginalnej osi fizycznej (wskazując na usterkę wzmacniacza, silnika lub kabla sprzężenia zwrotnego).

FAQ

P1: Maszyna 0-TD pokazuje alarm serwo tylko na osi Z. Kontrolka gotowości wzmacniacza Alpha jest włączona. Czy A16B-2203-0020 jest przyczyną usterki?

Alarm na pojedynczej osi z potwierdzonym włączonym światłem gotowości wzmacniacza zawęża usterkę do obwodu sprzężenia zwrotnego między enkoderem silnika a CNC, kanału osi Z płytki osi lub komunikacji płytki osi ze wzmacniaczem dla tego kanału.

Najpierw sprawdź kabel sprzężenia zwrotnego enkodera — sprawdź złącze zarówno na enkoderze silnika, jak i na płytce osi pod kątem uszkodzenia pinów, korozji lub problemów z okablowaniem.

Jeśli kabel jest w dobrym stanie, podejrzany jest kanał osi Z A16B-2203-0020.

P2: Czy płytkę typu B A16B-2203-0020 można zastąpić płytką typu A A16B-2200-0390, jeśli płytka typu B nie jest dostępna?

Nie — bez znaczącej modyfikacji sprzętu. Płytki typu B i typu A używają różnych ścieżek sprzężenia zwrotnego enkodera. Maszyna typu B ma kable sprzężenia zwrotnego enkodera podłączone bezpośrednio do złącza płytki osi.

Maszyna typu A przesyła sprzężenie zwrotne przez wzmacniacz Alpha.

Zamiana typów płytek bez przeprogramowania obwodów sprzężenia zwrotnego maszyny spowodowałaby niepodłączenie lub nieprawidłowe podłączenie sprzężenia zwrotnego enkodera, co skutkowałoby błędami osi. Należy używać właściwego typu płytki.

P3: A16B-2203-0020 jest wymieniony jako wycofany. Jak długo będzie dostępne wsparcie posprzedażowe dla tej płytki?

Baza zainstalowanych maszyn FANUC 0-C/0-TD jest duża, a specjalistyczne firmy zajmujące się naprawą CNC będą nadal wspierać te płytki przez wiele lat — są one naprawiane i regenerowane, a nie produkowane na nowo, więc podaż nie jest związana z harmonogramami produkcji fabrycznej.

Bardziej istotnym ograniczeniem jest dostępność konkretnych komponentów używanych w naprawach na poziomie płytki.

Płytki, które ulegają awarii z powodu usterek na poziomie komponentów, będą nadal możliwe do naprawy, dopóki krytyczne układy scalone i komponenty pasywne będą dostępne.

Dla większości płytek z epoki 0-C oznacza to co najmniej kolejne 10–15 lat od teraz.

P4: Po wymianie A16B-2203-0020 wszystkie osie domują poprawnie, ale maszyna pokazuje alarm błędu pozycji podczas szybkich ruchów. Co należy sprawdzić?

Alarmy błędu pozycji podczas szybkich ruchów po wymianie płytki mogą wskazywać na niedopasowanie parametrów serwo płytki osi do charakterystyki sprzętowej płytki zamiennej lub nieprawidłowo ustawioną pętlę sprzężenia zwrotnego serwo.

Sprawdź parametry serwo — w szczególności limity błędu pozycji (zazwyczaj ustawione na ekranach parametrów serwo w menu konserwacji CNC). Jeśli były one poprawnie ustawione na starej płytce, zweryfikuj, czy te same parametry są obecne na płytce zamiennej.

Sprawdź również integralność kabla sprzężenia zwrotnego enkodera przy prędkości — sporadyczne przerwy w sprzężeniu zwrotnym powodują błędy pozycji, które pojawiają się tylko w warunkach dynamicznych.

P5: Maszyna to 0-TTD (dwuścieżkowe centrum tokarskie). A16B-2203-0020 obejmuje jedną ścieżkę. Czy do drugiej ścieżki potrzebna jest druga identyczna płytka?

Tak. W dwuścieżkowej konfiguracji 0-TTD wymagane są dwie płytki osi — jedna dla każdej ścieżki. Każda płytka A16B-2203-0020 steruje przypisanymi jej osiami niezależnie.

Dwie płytki mają zazwyczaj identyczne numery części, ale są inaczej konfigurowane za pomocą parametrów CNC, aby zarządzać ich odpowiednimi przypisaniami osi.

Jeśli jedna ścieżka ulegnie awarii, podczas gdy druga działa normalnie, tylko płytka osi dla awaryjnej ścieżki wymaga wymiany.
