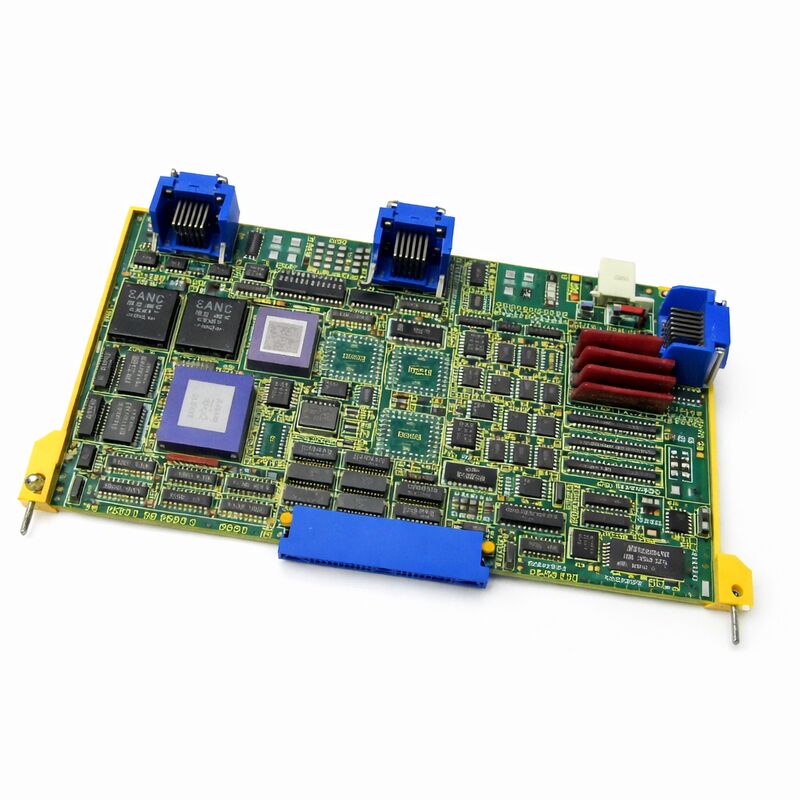

A16B-2203-0021 FANUC CONTROL BOARD ORIGINAL A16B22030021 A16B-22O3-OO21 Wykorzystanie urządzeń do kontroli

FANUC A16B-2203-0021

Numer części:A16B-2203-0021

Producent:FANUC Corporation (Japonia)

Rodzaj produktu:Moduł sterowania PCB

Seria tablicy:A16B-2203

Zastosowanie:Systemy sterowania CNC i automatyki FANUC

Przegląd

A16B-2203-0021 to płyta drukowana z serii A16B-2203 firmy FANUC rodzina płyt PCB sterowanych CNC obejmująca płyty serwo napędowe, moduły sterowania ośmi i rozszerzania,Płyty interfejsowe wzmacniaczy węzłowych, procesorów graficznych i płyt funkcjonalnych systemu w całej gamie sterowników CNC i automatyki FANUC.

Niniejsza seria przedstawia generację płyt związanych z platformami CNC FANUC średniej generacji,zapewniające specyficzne możliwości funkcjonalne, do których rodzina A16B-2203 została zaprojektowana w konfiguracjach sterowników, które obsługuje.

Seria A16B-2203 odróżnia się od serii A16B-2200, A16B-2201 i A16B-2202 poprzez swoją funkcjonalną pozycję w architekturze płyt FANUC.

Podczas gdy wcześniejsze numery seryjne w rodzinie A16B-22xx obejmowały I/O, pamięć, sterowanie ośmi i logikę systemu dla sterowników wczesnej do średniej generacji,Seria A16B-2203 obejmuje bardziej zaawansowane płyty funkcjonalne, w tym wysokiej wydajności servo karty interfejsu, PCB sterowania napędem wrzutowym i płyty opcjonalne do rozszerzenia dla sterowników wymagających możliwości wykraczających poza podstawowy zestaw sprzętu.

Każda płyta w rodzinie A16B-2203 ma określone przeznaczenie w architekturze kontrolera, której służy.

Jedną z takich płyt jest płyta -0021, która zapewnia swoje specyficzne możliwości systemowi FANUC CNC, w którym jest zainstalowana.

Główne specyfikacje

Rodzina A16B-2203

Seria A16B-2203 była produkowana wraz z serią 16, 18, 21 i powiązanymi platformami CNC firmy FANUC.

W ramach tej rodziny różne warianty spełniają specyficzne wymagania sprzętowe napędów, rozszerzania ruchu, sterowania wrzutowym i funkcji systemowych, których wymagają te sterowniki.

Niektórzy członkowie rodziny A16B-2203 służą jako płyty obwodów serwo napędowe montowane bezpośrednio w jednostkach serwo wzmacniaczy i zarządzać sterownikami bram power stage.

Inne funkcjonują jako opcje rozszerzania osi, które dodają kontrolowane osie do kontrolera bez konieczności posiadania oddzielnego pod-CPU.interfejsy komunikacyjne, lub funkcji monitorowania.

Szerokość serii odzwierciedla modułowe podejście inżynieryjne FANUC: jedna rodzina prefiksu, wiele specyficznych funkcji, z których każda jest zoptymalizowana dla swojej roli.

A16B-2203-0021 przyczynia się do specyficznej funkcji tego ekosystemu.

Jego instalacja w konfiguracji sterownika jest tym, co umożliwia możliwości, które zapewnia.

Praca z dawnymi płytami FANUC A16B-2203

Płyty z serii A16B-2203 są elementami istniejącymi według obecnych standardów.

Maszyny, które je zawierają, nie są dziedzictwem w pogardliwym znaczeniu - wiele z nich reprezentuje wartościowe aktywa produkcyjne, które ich właściciele zamierzają utrzymać w produkcji przez kolejne lata.Elektronika wymaga uwagi., nie samą maszynę.

Utrzymanie tych maszyn zależy od dostępu do konkretnych płyt, które zawierają.

Łańcuch dostaw na rynku wtórnym płyt serii A16B-2203 obejmuje przetestowane nadwyżki z wycofanych z eksploatacji sterowników,profesjonalnie odnowione deski z odbudową na poziomie komponentów i badaniami funkcjonalnymi, oraz usługi napraw, które rozwiązują specyficzne usterki komponentów na poziomie płyty.

Ten łańcuch dostaw działa skutecznie dla zarządów tego pokolenia.

Przy zakupie części zamiennej A16B-2203-0021 należy potwierdzić dokładny numer części na etykiecie zainstalowanej płyty.

Seria A16B-2203 zawiera wiele wariantów, a numery części, które różnią się o jedną cyfrę, mogą spełniać zupełnie różne funkcje w sterowniku.

Podobieństwo fizyczne między płytami nie wskazuje na zgodność funkcjonalną.

Utrzymanie i diagnozowanie usterek

W przypadku awarii deski seryjnej A16B-2203 występuje alarm w obszarze funkcjonalnym, który obsługuje tablica.

Kody alarmowe FANUC w tych systemach odnoszą się do określonych obszarów funkcjonalnych  alarmy serwo-komunikacyjne, błędy sterowania ośmi, usterki w interfejsie węzła,błądów komunikacji I/O, każdy z nich ma różne zakresy kodów alarmowych.

Przed stwierdzeniem nieprawidłowości deski należy sprawdzić i ponownie założyć złącze z nią powiązane.

Znaczna liczba pozornych awarii płyt jest w rzeczywistości awarią złącza. Kontakty utlenione, częściowo odłączone złącza,lub szpilki złącza, które zgięły się podczas poprzedniej operacji serwisowej.

Są one znacznie bardziej powszechne niż faktyczne awarie komponentów PCB i często można je rozwiązać bez wymiany płyt.

Po potwierdzeniu źródła usterki płytą należy zastąpić ją badaną płytą równoważną oraz zweryfikować funkcjonalność.

Weryfikacja funkcjonalna potwierdzająca prawidłowe działanie sterownika w zakresie funkcji umożliwionych przez tablicę powinna być przeprowadzona przed ponownym uruchomieniem maszyny do produkcji.

Częste pytania

P1: Kod alarmu CNC wskazuje obszar funkcjonalny obsługiwany przez A16B-2203-0021. Przed zamówieniem wymiany, jakie kroki diagnostyczne potwierdzają, że to płyta jest winna?

Jeśli alarm trwa, a jeśli potwierdzone dobre deski z tym samym numerem części jest dostępna do testu wymiany,Zainstaluj go tymczasowo, aby potwierdzić, czy alarm się wyłączy..

Ten test wymiany ostatecznie izoluje usterkę na desce w stosunku do otaczających obwódów.

Jeżeli tablica badawcza do wymiany nie jest dostępna, należy przejść do potwierdzenia złącza, a następnie zmierzyć napięcia w punktach badań udokumentowane w instrukcji obsługi urządzenia przed zamówieniem wymiany.

P2: Zainstalowano testowany zamiennik A16B-2203-0021 i oryginalny alarm został usunięty, ale pojawił się nowy, inny alarm.

Nowy alarm po wymianie deski, który usuwa oryginalny alarm, jest często stanem wtórnym, który oryginalna usterka maskowała.

Nowy alarm jest teraz aktywnym błędem. Sprawdź go przy użyciu tego samego podejścia diagnostycznego - kod alarmowy, dokumentacja kodu alarmowego i funkcjonalna kontrola obszaru, na który wskazuje nowy alarm.

Możliwe jest również, że płyta zamienna ma nieco inną wersję sprzętu, której interfejs wymaga regulacji parametrów;przegląd dokumentacji dotyczącej zmian sprzętu kontrolera, jeżeli jest ona dostępna.

Pytanie 3: Czy przed podjęciem decyzji o wymianie czy naprawie warto wysłać płytę na profesjonalną ocenę?

Badanie fizyczne identyfikuje oczywiste uszkodzenia, ale nie dostrzega większości trybów awarii. - degradacja kondensatora, dryfowanie tranzystorów i awarie parametrów układu IC nie wywołują widocznych objawów.

W przypadku desek, które są rzadkie lub kosztowne, profesjonalna ocena przed zbyciem jest racjonalna pod względem ekonomicznym.

Kwalifikowana firma FANUC zajmująca się naprawą płyt PCB może przetestować płytę w realistycznych warunkach elektrycznych i ustalić, czy usterką jest usterka części, którą można naprawić.

Naprawiona płyta z gwarancją serwisu naprawczego jest często najbardziej opłacalną rozwiązaniem dla rzadkich wariantów A16B-2203.

P4: Jak należy przechowywać zapasową płytę A16B-2203-0021 w celu utrzymania jej funkcjonalności przez dłuższy czas?

Przechowywać w oryginalnym opakowaniu anty-statycznym lub równoważnym. Utrzymywać stabilną temperaturę pokojową i niską wilgotność. Unikać cykli temperaturyCo roku należy sprawdzać kontakty z łącznikami pod kątem utleniania.

W przypadku płyt z elementami zasilanymi baterią należy sprawdzić i wymienić baterię, zanim spadnie poniżej progu zatrzymywania.

Dobrze przechowywana deska może być używana przez wiele lat jako zapasowa.

P5: Maszyna zbliża się do końca planowanego okresu produkcji. Czy nadal warto utrzymać tę płytę, czy rozważyć modernizację CNC?

Gospodarka zależy od pozostałej wartości produkcji maszyny, koszty wymiany deski w porównaniu do modernizacji CNC,i ile innych starych płyt w kontrolerze może wymagać uwagi w nadchodzących latach.

Modernizacja CNC zastępuje cały sterownik nowoczesną platformą, eliminując problemy z dostępnością desek, ale wymaga inwestycji w uruchomienie, ponowne wprowadzanie parametrów,i przeszkolenia operatorów.

W przypadku maszyny o znacznej pozostałej żywotności produkcyjnej wymiana płyty jest zazwyczaj ekonomicznym wyborem.

W przypadku maszyn zbliżających się do końca eksploatacji inwestycja w modernizację może przynieść lepszą wartość długoterminową.
