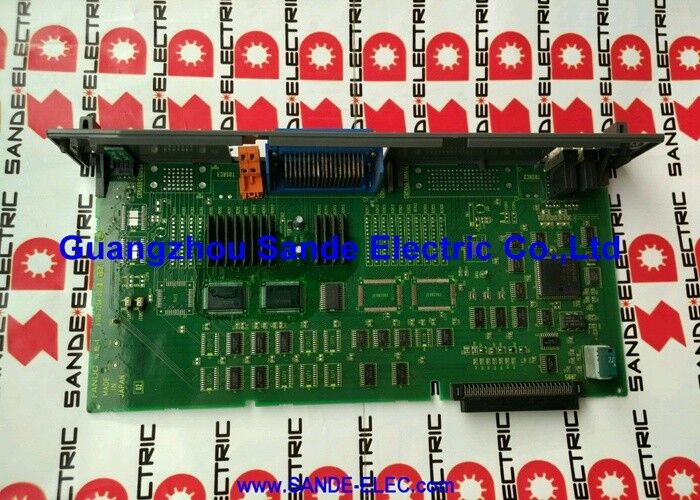

Moduł alarmowy Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31

A16B-2203-0031∙ FANUC Seria 16 Opcja 2 PCB ∙ 4 dodatkowe osi / bez pod-CPU / LED Status Display / A20B-2902-0070

Opcja 2 Wzrost osi w serii 16

FANUC serii 16 CNC wykorzystuje architekturę rozszerzania opartą na slotach.Szat "Opcja 2" przyjmuje płytę rozszerzającą oś ̇ kartę, która dodaje kanały oś serwo poza to, co zapewnia płyta główna.

A16B-2203-0031 wypełnia ten slot opcji 2 4 dodatkowymi kanałami osi.Podstawowa płyta główna serii 16 obsługuje osi podstawowe (zwykle od 3 do 4 osi dla standardowego ośrodka obróbki lub ośrodka obrotowego)W przypadku gdy zastosowanie wymaga więcej ̇ maszyny z stołem obrotowym, dodatkowym wrotkiem, osią wymiany palet,lub dedykowana oś magazynu narzędziowego A16B-2203-0031 zapewnia kanały serwo do sterowania nimi.

Kluczowe informacje o produkcie

Brak sub-CPU

A16B-2203-0031 towariant niepodprzewodnikowyOznacza to, że wszystkie obliczenia sterowania ośmią dla 4 dodatkowych osi są wykonywane przez główny procesor serii 16 ̇ żadna oddzielna jednostka przetwarzania nie jest przeznaczona dla tych rozszerzonych osi.

W przypadku maszyn, w których cztery dodatkowe osi działają z umiarkowaną prędkością i nie wymagają najbardziej wymagających właściwości przetwarzania w czasie rzeczywistym,główny procesor obsługuje dodatkowe obciążenie obliczeniowe bez pogorszenia wydajności. Prostsze osi dodatkowe ̇ stoły obracające się, wskaźniki palet, napędy magazynów narzędzi ̇ zazwyczaj należą do tej kategorii.

Jest to w przeciwieństwie do A16B-2203-0033, który zawiera dedykowany pod-CPU specjalnie dla aplikacji serii 18, wymagających niezależnego przetwarzania dla dodatkowych osi.

Wyświetlacz stanu diody LED widoczność diagnostyczna

Na przednim panelu A16B-2203-0031 znajduje się alarm LED i wyświetlacz stanu.

Wyświetlacz sekwencji włączania:Wzorzec LED zmienia się poprzez określone stany podczas sekwencji uruchamiania CNC.

Wskazanie alarmu:W przypadku wystąpienia alarmu serwowego na jednej z dodatkowych osi,LED tablicy opcji 2 dostarcza pierwszego widocznego wskaźnika alarmu na poziomie tablicy, który jest przydatny do diagnozowania alarmów osi bez dostępu do wyświetlacza operatora CNC.

Scenariusze zastosowania

Rozbudowa 4-osiowego centrum obróbczego:Centrum obróbki FANUC serii 16 MB potrzebuje piątej osi do obracającego się stołu indeksowania.i parametry są ponownie ładowanePiąta oś staje się dostępna dla CNC.

Wymiana po awarii deski opcji 2:Centrum obróbki, w którym zainstalowano urządzenie A16B-2203-0031, wywołuje alarmy specjalnie na kanałach dodatkowej osi. Kanały głównej osi pozostają funkcjonalne, co jest zgodne z usterką tablicy opcji 2.Wymiana przywraca działanie dodatkowej osi.

Częste pytania

P1: Czy A16B-2203-0031 można zainstalować bez serwomodułu A20B-2902-0070?

A20B-2902-0070 to serwokomórka, która podłącza się do płyty A16B-2203-0031 Opcja 2. Moduł serwokomórkowy zapewnia przetwarzanie pętli serwokomórkowej dla dodatkowych osi.dodatkowe kanały osi nie mogą działaćPrzy zamawianiu A16B-2203-0031 potwierdź, czy potrzebny jest również moduł serwo lub czy istniejący A20B-2902-0070 można przenieść z oryginalnej deski.

P2: Dlaczego po zainstalowaniu A16B-2203-0031 wszystkie parametry i programy muszą być ponownie załadowane?

CNC-Shopping potwierdza, że instalacja wymaga ponownego ładowania parametrów i programu.System wykonuje wykrycie sprzętu przy uruchomieniu; niezgodność między przechowywanymi danymi konfiguracyjnymi a wykrytym sprzętem może spowodować błędne inicjalizowanie CNC.Parametry przeładowania zapewniają, że CNC rozpoznaje i prawidłowo konfiguruje nowe dodatkowe osie.

P3: Jaka jest maksymalna całkowita liczba osi na CNC serii 16 z zainstalowanym A16B-2203-0031?

System bazowy serii 16 obsługuje 4 osi na płytce głównej.Obejmuje to najbardziej złożone konfiguracje narzędzi maszynowych w zakresie zastosowań docelowych serii 16. Potwierdź maksymalną liczbę ustawionych osi z dokumentacji seryjnej i modelowej CNC.

P4: Czy A16B-2203-0031 jest kompatybilny z systemami CNC serii 18?

W przypadku zastosowań serii 18, które wymagają 4 dodatkowych osi, A16B-2203-0033 (z sub-CPU) jest właściwą płytą.Seria 16 i 18 używają różnych wariantów płyt opcji 2 .

P5: Jakie alarmy wskazują na awarię deski A16B-2203-0031 Opcja 2?

Alarmy wpływające szczególnie na dodatkowe kanały osi (osi od 5 do 8,w zależności od konfiguracji) podczas gdy kanały osi głównej nadal działają normalnie są charakterystyczne dla usterki deski opcji 2Alarmy osi, błędy serwo komunikacji tylko na dodatkowych ośach lub alarmy uruchamiania wskazujące na gniazdo opcji 2 są wskaźnikami diagnostycznymi.Odpowiedź w odniesieniu do kodów alarmowych.
