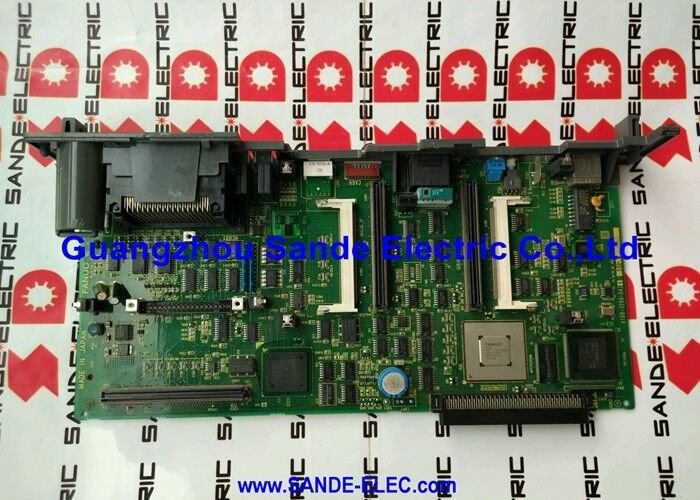

Moduł alarmowy Fanuc A16B-2203-0033 A16B22030033 A16B-22O3-OO33

A16B-2203-0033 | FANUC seria 18, opcja 2 PCB subprocesora — 4 dodatkowe osie / dedykowany subprocesor / niezależne przetwarzanie osi

PCB dodatkowego procesora — niezależne przetwarzanie dla dodatkowych osi

Krytyczną różnicą pomiędzy A16B-2203-0033 i A16B-2203-0031 jest zintegrowanapodprocesor— dedykowany procesor, który obsługuje obliczenia serwo dla 4 dodatkowych osi niezależnie od głównego procesora CNC.

W modelu A16B-2203-0033 subprocesor przejmuje pełną odpowiedzialność za przetwarzanie pętli serwo w czasie rzeczywistym dodatkowych osi: odczytywanie sprzężenia zwrotnego położenia, obliczanie błędu śledzenia, generowanie poleceń prędkości i monitorowanie progów zabezpieczeń. Główny procesor deleguje to przetwarzanie do podprocesora, zamiast zajmować się nim wewnętrznie.

Architektura ta ma bezpośrednie zalety produkcyjne: dodatkowe osie zachowują się z taką samą charakterystyką reakcji pętli serwa, jak osie główne. Podprocesor utrzymuje dedykowaną przepustowość przetwarzania dla 4 dodatkowych kanałów, niezależnie od tego, co główny procesor jednocześnie oblicza dla osi głównych.

Kluczowe informacje o produkcie

Gdy wymagane jest przetwarzanie przez subprocesor

Dodatkowe osie w złożonej maszynie CNC serii 18 nie zawsze są prostymi funkcjami pomocniczymi. Do zastosowań, w których dodatkowymi osiami są:

Konturowanie o wysokiej precyzji:Maszyna z 4 osiami głównymi i 4 osiami dodatkowymi, wszystkie wykonujące jednoczesną interpolację dla złożonego profilu części. Wszystkie 8 osi wymaga spójnej reakcji serwomechanizmu o dużej przepustowości.

Zsynchronizowane osie:Zastosowania, w których dodatkowe osie muszą utrzymywać ścisłą synchronizację z osiami głównymi — toczenie z dwiema głowicami rewolwerowymi ze zsynchronizowanym ruchem X1/X2 i Z1/Z2 wymaga, aby każda oś reagowała identycznie na tę samą zadaną ścieżkę.

Operacje pomocnicze przy dużych prędkościach:Osie magazynu narzędzi lub zmieniacza palet pracują z maksymalną prędkością znamionową, gdzie jakiekolwiek opóźnienie w obliczeniach serwa wpływa na czas cyklu.

We wszystkich tych przypadkach subprocesor w A16B-2203-0033 zapewnia, że ​​dodatkowe osie mają dedykowane zasoby przetwarzania — nie konkurują one z osiami głównymi o uwagę głównego procesora.

Scenariusze zastosowań

Seria 18-MB z wymaganiami 8-osiowymi:Złożone poziome centrum obróbcze ze zmieniaczem palet, stołem obrotowym i pochyleniem osi B wymaga jednoczesnego sterowania 8 osiami. A16B-2203-0033 zapewnia 4 dodatkowe osie z przetwarzaniem podprocesorowym, zapewniając, że wszystkie 8 osi zachowują spójną reakcję serwomechanizmu podczas pełnego konturowania 8-osiowego.

Opcja 2: wymiana płyty podprocesora:CNC serii 18-MB generuje alarmy na dodatkowych kanałach osi (osie 5–8). Przetwarzanie subprocesora jest izolowane jako źródło błędu. Wymiana na A16B-2203-0033 przywraca niezależne przetwarzanie dla wszystkich 4 dodatkowych osi.

Często zadawane pytania

P1: Jaka jest różnica architektoniczna między A16B-2203-0031 i A16B-2203-0033?

A16B-2203-0031 jest przeznaczony dla serii 16 i nie ma podprocesora — główny procesor obsługuje wszystkie przetwarzanie osi, w tym dodatkowe 4 kanały. A16B-2203-0033 jest przeznaczony dla serii 18 i zawiera dedykowany sub-procesor dla dodatkowych 4 osi. Podprocesor zapewnia dedykowaną, niezależną przepustowość przetwarzania dla tych osi, zapewniając stałą wydajność serwomechanizmu niezależnie od obciążenia głównego procesora.

P2: Czy A16B-2203-0033 można używać na maszynie CNC serii 16?

Nie. Seria 16 wykorzystuje A16B-2203-0031 (bez subprocesora). Protokół magistrali wewnętrznej i przypisanie złączy na płycie odpowiadają architekturze sterowania serii 18. Zamontowanie płytki Series 18 Option 2 w maszynie CNC Series 16 powoduje niezgodność sprzętową.

P3: Czy subprocesor w A16B-2203-0033 wymaga osobnego ładowania oprogramowania?

Podprocesor na płycie Option 2 otrzymuje oprogramowanie z pamięci głównej systemu CNC. Wersja oprogramowania serwa znajdująca się w modułach FROM systemu CNC reguluje zachowanie podprocesora poprzez wewnętrzną magistralę systemu CNC. Użytkownik nie ma potrzeby osobnego ładowania oprogramowania układowego na płytkę subprocesora — system CNC inicjuje subprocesor podczas uruchamiania. Jednakże wszystkie parametry CNC (w tym dodatkowe parametry osi) muszą zostać poprawnie ustawione po instalacji.

P4: Jaka różnica w wydajności jest zauważalna pomiędzy wariantami 2 z subprocesorem i bez subprocesora?

W zastosowaniach, w których dodatkowe osie wykonują proste funkcje o niskim zapotrzebowaniu (powolne pozycjonowanie pomocnicze), różnica jest niewykrywalna w produkcji. W przypadku zastosowań, w których wszystkie 8 osi wykonuje kontury jednocześnie z dużymi prędkościami posuwu, wariant z podprocesorem utrzymuje częstotliwość aktualizacji pętli serwo dla dodatkowych osi — wariant bez podprocesora wymagałby, aby główny procesor obsługiwał więcej osi, potencjalnie zmniejszając dostępny czas przetwarzania na oś.

P5: Czy po zamontowaniu zamiennika A16B-2203-0033 należy ponownie wczytać wszystkie parametry?

Tak. Podobnie jak w przypadku A16B-2203-0031, wymiana karty Opcji 2 wymaga pełnego ponownego załadowania parametrów, aby zapewnić prawidłową konfigurację sprzętu przez system CNC. Przed wymianą płytki wykonaj kopię zapasową wszystkich parametrów CNC, programów części, danych narzędzi i danych PMC. Po zamontowaniu A16B-2203-0033 wykonaj pełne przywrócenie parametrów i sprawdź, czy wszystkie 8 osi zostały zainicjowane i działają prawidłowo przed powrotem do produkcji.
