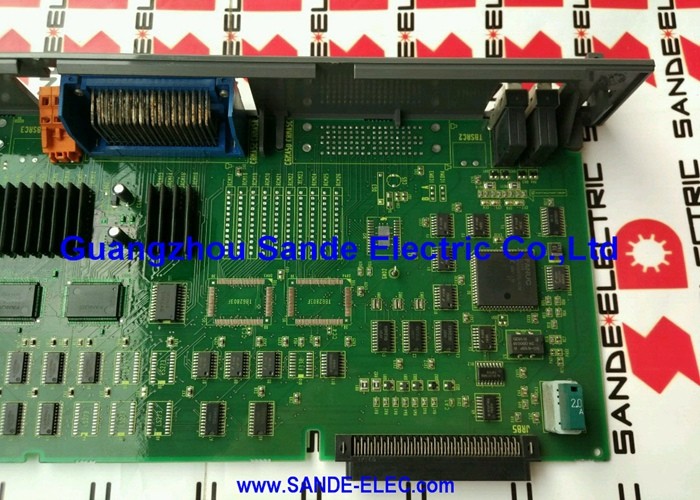

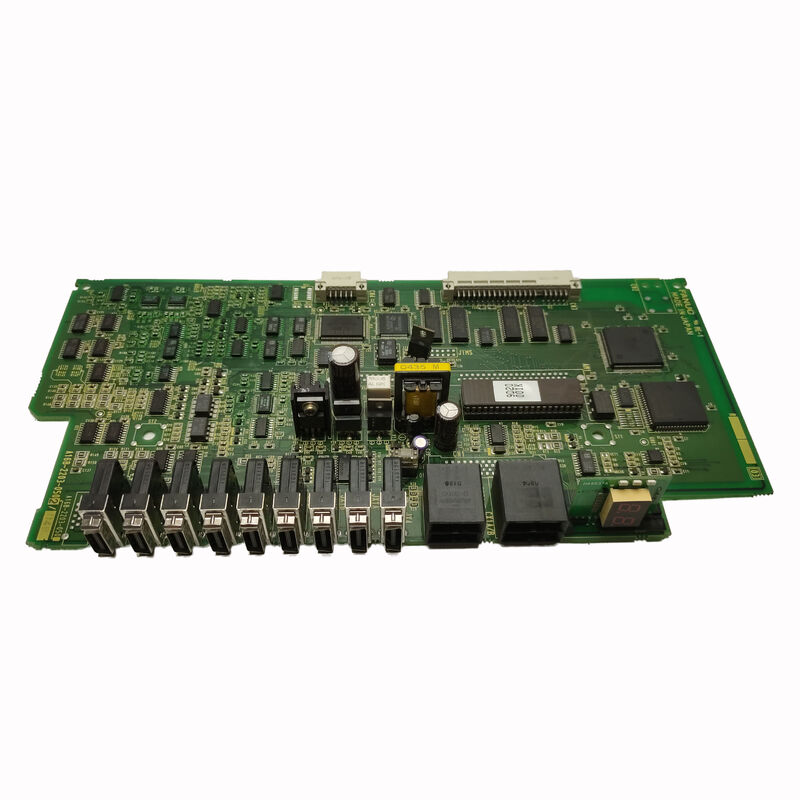

FANUC SERVO BOARD A16B-2203-0090 A16B22030090 A16B-22O3-OO9O

FANUC A16B-2203-0090 | Płytka drukowana Robo Monitor — Seria A16B-2203, Płytka monitorowania i sterowania systemem dla sterowników CNC i robotów FANUC, Seria 16/18/21, Pochodzenie: Japonia

Przegląd

Płytka FANUC A16B-2203-0090 nosi oznaczenie „ROBO” — znak w nomenklaturze płytek drukowanych FANUC, który identyfikuje płytki związane z linią produktów sterowania robotami i integracji robot-CNC firmy FANUC.

Seria A16B-2203 obejmuje szereg specjalistycznych płytek sterujących i interfejsowych: płytki zasilające dla sterowników robotów (A16B-2203-0370 dla R-J3iB, A16B-2203-0910 dla R-30iA/R-30iB), płytki sterowania osiami i rozszerzeń I/O, płytki interfejsu DeviceNet (A16B-2203-0190) oraz płytki monitorujące/sterujące, takie jak A16B-2203-0090. Każda płytka w serii pełni określoną funkcję w architekturze większego systemu sterowania.

Rola płytki drukowanej monitora ROBO jest odrębna od roli głównej płytki procesora.

Podczas gdy główny procesor wykonuje program CNC lub robota, zarządza sterowaniem serwo i uruchamia drabinkę logiczną PMC, płytka monitorująca obsługuje funkcje obserwacji i sterowania na poziomie systemu — warstwę elektroniki odpowiedzialną za wiedzę, że system działa w ramach oczekiwanych parametrów, komunikowanie statusu podłączonym modułom i zewnętrznym systemom monitorowania oraz sygnalizowanie warunków wymagających interwencji serwisowej, zanim staną się one usterkami zatrzymującymi maszynę.

W zastosowaniach robotycznych i zintegrowanych z CNC z robotami, monitorowanie stanu systemu nabiera szczególnego znaczenia, ponieważ konsekwencje niewykrytej usterki mogą szybko rozprzestrzenić się w skoordynowanej komórce robot-maszyna.

Robot kontynuujący pracę z uszkodzonym obwodem bezpieczeństwa lub CNC kontynuujący pracę z niesprawną funkcją monitorowania pozycji może spowodować uszkodzenie narzędzi, złomowanie części lub — w poważnych przypadkach — incydenty bezpieczeństwa.

Płytka drukowana monitora jest częścią warstwy detekcji związanej z bezpieczeństwem systemu, dlatego jej awaria zazwyczaj generuje alarmy, które zatrzymują pracę, zamiast pozwalać systemowi na dalsze działanie w stanie pogorszenia.

Kluczowe specyfikacje

Seria A16B-2203 — Zrozumienie rodziny

Seria płytek A16B-2203 jest jedną z najbardziej zróżnicowanych funkcjonalnie rodzin płytek w katalogu części FANUC. Przedrostek -2203 identyfikuje płytki z wspólnej ery i standardu fizycznego w architekturze płytek drukowanych FANUC — zazwyczaj od serii 16/18 do wczesnej generacji serii i — ale ostatnie cztery cyfry rozróżniają znacznie różne funkcje:

-0090 (ta płytka): Płytka drukowana monitora ROBO — monitorowanie i sterowanie systemem, zastosowania CNC zintegrowane z robotami.

-0110: Moduł dodatkowy lub interfejs serwo — rozszerzenie sterowania serwo.

-0190: Płytka drukowana interfejsu DeviceNet — interfejs komunikacji magistrali polowej dla sterowników robotów.

-0200: Płytka drukowana interfejsu PLC — integracja I/O maszyny i PLC.

-0291: Płytka drukowana sterowania graficznego — przetwarzanie wyświetlania dla CNC serii 15/150.

-0370: Jednostka zasilająca — dla sterowników robotów R-J3iB.

-0910: Jednostka zasilająca — dla sterowników robotów R-30iA/R-30iB.

To zróżnicowanie oznacza, że numer części z serii A16B-2203 informuje, że płytka pochodzi z określonej generacji sprzętu FANUC, ale niewiele mówi o jej funkcji bez spojrzenia na ostatnie cztery cyfry.

Przy zakupie zamiennej A16B-2203-0090, kluczowe jest użycie dokładnego numeru części — inne warianty A16B-2203 z pozornie podobnymi numerami to zupełnie inne płytki o różnych funkcjach, różnych złączach i różnych wymaganiach instalacyjnych.

Wskaźniki LED — wartość diagnostyczna na powierzchni płytki

Jedną z najbardziej praktycznie użytecznych cech A16B-2203-0090 jest jej zestaw wskaźników statusu LED.

W architekturze systemu sterowania FANUC, diody diagnostyczne na poszczególnych płytkach służą jako pierwsza linia wywiadu serwisowego — przed podłączeniem jakiegokolwiek sprzętu testującego lub dostępem do ekranów diagnostycznych oprogramowania CNC, inżynier serwisu może obserwować stany diod na poszczególnych płytkach, aby określić, która część systemu jest sprawna, a która ma usterkę.

Diody LED płytki drukowanej monitora ROBO zazwyczaj wskazują:

Status zasilania: Potwierdzenie, że wewnętrzne szyny zasilające płytki (+5V, ±15V) mieszczą się w specyfikacji. Ciemna dioda zasilania, gdy system jest pod napięciem, wskazuje na usterkę zasilania na poziomie płytki — uszkodzony regulator napięcia, przepalony bezpiecznik ochronny lub uszkodzony ślad zasilania.

Status komunikacji: Wskazanie stanu połączenia danych płytki z innymi modułami. Migająca lub wyłączona dioda komunikacji, gdy system pracuje, wskazuje na usterkę komunikacji magistrali — która może znajdować się na tej płytce, na module odbiorczym lub w płycie bazowej łączącej je.

Status alarmu: Jedna lub więcej diod, które świecą, gdy płytka wykryje warunek błędu w obwodach, które monitoruje. Specyficzny wzór alarmu — która dioda, świecąca lub migająca — koreluje ze specyficznymi kodami błędów opisanymi w instrukcji serwisowej sterownika CNC lub robota.

Te stany diod LED, w połączeniu z kodami alarmowymi wyświetlanymi na panelu operatora CNC, pozwalają doświadczonemu inżynierowi serwisu zlokalizować usterkę do konkretnej płytki lub obwodu, zanim jakikolwiek moduł zostanie usunięty lub wymieniony.

Diagnozowanie usterek przypisywanych A16B-2203-0090

Gdy płytka drukowana monitora ROBO ulegnie awarii, system zazwyczaj generuje kody alarmowe w kategoriach związanych z monitorowaniem stanu systemu, komunikacją między modułami lub specyficznymi obwodami monitorowania bezpieczeństwa.

Wyzwanie w diagnozie polega na tym, że te kategorie alarmów mogą być również generowane przez usterki w innych częściach systemu — uszkodzone połączenie, zły kontakt na płycie bazowej lub problem z zasilaniem może naśladować awarię płytki monitorującej.

Systematyczne podejście diagnostyczne polega na: najpierw potwierdzeniu poprawności napięć zasilania na złączach płytki; następnie potwierdzeniu prawidłowego połączenia wszystkich złączy i prawidłowego osadzenia wszystkich kabli.

Jeśli zasilanie i połączenia są potwierdzone jako poprawne, a alarm nadal występuje, należy zamienić A16B-2203-0090 na znaną sprawną płytkę (jeśli jest dostępna), aby potwierdzić, że usterka przemieszcza się wraz z płytką. Jeśli usterka się przemieszcza, płytka jest potwierdzona jako uszkodzona.

Jeśli usterka pozostaje, problem leży gdzie indziej w systemie.

Często zadawane pytania

P1: Jakie kody alarmowe na sterowniku CNC lub robota konkretnie wskazują, że A16B-2203-0090 uległa awarii?

Konkretne kody alarmowe zależą od generacji sterownika CNC lub robota, w którym zainstalowana jest płytka.

W systemach CNC FANUC serii 16/18, alarmy na poziomie systemu z serii 900 (parzystość DRAM, parzystość SRAM, błąd systemu) lub specyficzne alarmy związane z monitorem z serii 300-400 mogą być związane z awariami płytki monitorującej.

Sterownik robota (generacja R-J2 lub R-J3) generuje alarmy kategorii SRVO (serwo) lub SYST (system) dla usterek obwodów monitorujących.

Skonsultuj się z instrukcją serwisową dla konkretnej generacji sterownika, aby zidentyfikować kody alarmowe związane z awariami płytki monitorującej i porównaj je ze stanami diod LED na samej płytce.

P2: Czy A16B-2203-0090 można naprawić, czy jedyną opcją jest wymiana?

Naprawa na poziomie komponentów jest teoretycznie możliwa — płytka nie jest nierozwiązywalnie skomplikowana — ale praktyczna wykonalność zależy od trybu awarii. Jeśli awaria polega na uszkodzeniu dyskretnego komponentu (regulator napięcia, układ logiczny IC, komponent pasywny), który można zidentyfikować i wymienić za pomocą odpowiedniego sprzętu do obróbki SMD, naprawa jest wykonalna.

Jeśli awaria obejmuje uszkodzenie wielowarstwowych ścieżek wewnętrznych płytki (z powodu przepięcia lub uszkodzenia fizycznego), naprawa staje się niepraktyczna. Większość specjalistycznych centrów serwisowych FANUC oferuje testowanie i, tam gdzie to możliwe, naprawę płytek z serii A16B-2203.

Usługi wymiany (otrzymanie odnowionej, przetestowanej jednostki w zamian za uszkodzoną płytkę) są najczęstszą ścieżką serwisową dla tej części.

P3: Czy A16B-2203-0090 jest używana w maszynach tylko CNC, czy tylko w zastosowaniach zintegrowanych z robotami?

Oznaczenie „ROBO” wskazuje na główny kontekst zastosowania płytki — linię produktów sterowania robotami i integracji robot-CNC firmy FANUC.

Jednakże, niektóre systemy CNC FANUC, które obejmują funkcje koordynacji robotów (takie jak wieloosiowe systemy CNC ze zintegrowanym sterowaniem osiami robota), również wykorzystują płytki z rodziny ROBO.

Ostateczna odpowiedź dla każdej konkretnej maszyny znajduje się w liście części lub instrukcji połączeń sprzętowych tej maszyny — jeśli A16B-2203-0090 jest wymieniona jako część konfiguracji tej maszyny, jest to właściwa płytka, niezależnie od tego, czy maszyna jest czystym CNC, robotem, czy systemem hybrydowym.

P4: Ile wskaźników LED znajduje się na A16B-2203-0090 i jakie jest ich znaczenie diagnostyczne?

Dokładna liczba i oznaczenie wskaźników LED różni się w zależności od rewizji płytki, ale płytki monitorujące z serii A16B-2203 zazwyczaj posiadają od 4 do 12 diod LED obejmujących status zasilania, stan połączenia komunikacyjnego i wskazanie błędu.

Położenie diod LED i ich znaczenie są udokumentowane w załączniku do instrukcji serwisowej sterownika, który opisuje fizyczny układ płytki drukowanej.

Najbardziej natychmiast użyteczne diody LED to wskaźniki poprawnego zasilania — jeśli jakakolwiek dioda zasilania jest wyłączona, gdy system jest pod napięciem, nie jest potrzebna żadna diagnostyka oprogramowania; usterka leży w obwodzie zasilania płytki.

P5: System działa normalnie na zimno, ale generuje alarmy płytki monitorującej po rozgrzaniu. Co to sugeruje?

Usterki zależne od temperatury, które pojawiają się po rozgrzaniu i znikają po ostygnięciu systemu, wskazują na termicznie marginalny komponent na płytce — zazwyczaj kondensator elektrolityczny ze zwiększoną ESR w temperaturze roboczej, złącze półprzewodnikowe, które staje się nieszczelne po podgrzaniu, lub połączenie lutowane z mikropęknięciem, które otwiera się pod wpływem rozszerzalności cieplnej i zamyka po ostygnięciu.

Ten tryb awarii jest charakterystyczny dla płytki zużytej lub zestresowanej ESD, zbliżającej się do końca okresu niezawodnego działania.

Tymczasowe obejście (pozwalające systemowi ostygnąć przed ponownym uruchomieniem) nie jest rozwiązaniem serwisowym — płytka powinna zostać wymieniona, zanim usterka wywołana termicznie stanie się trwała i spowoduje nieplanowane przestoje w produkcji.
