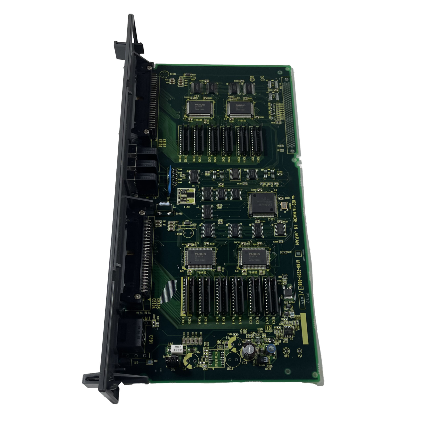

Fanuc A16B-2203-0111 Tablica pamięci A16B22030111 A16B-22O3-O111

A16B-2203-0111∙ FANUC Zero-C C6 PCB I/O 80DI / 56DO / Series 0-C i 0-D / Machine Interface Board

C6 Konfiguracja I/O średniego zasięgu

W obrębie rodziny płyt I/O A16B-2203-01xx dla CNC FANUC serii 0-C trzy poziomy pojemności odpowiadają na różne wymagania dotyczące złożoności obrabiarek:

Pozycja C6 (A16B-2203-0111) pomiędzy w pełni określonym C7 a minimalnym C5. Its 80/56 DI/DO count covers the I/O requirements of mid-complexity CNC machine tools — machines that need more than the basic C5 provides but do not reach the full signal complement of a complex machining centre with automatic pallet changers and tool magazines.

To czyni C6 właściwą specyfikacją dla:

• Standardowe 2-osiowe centra obrotowe CNC o umiarkowanej automatyzacji
• Kompaktne centra obróbki CNC bez wymienników palet
• Maszyny szlifujące o umiarkowanej złożoności interfejsu maszynowego
• Maszyny, w których dodatkowe 24 wejścia i 16 wyjściów C7 po prostu pozostają nieużywane

Główne specyfikacje

Połączenie drabiny PMC

A16B-2203-0111 łączy się z logiką drabiny PMC (Programmable Machine Controller) serii 0-C CNC za pośrednictwem seryjnego interfejsu I/O Link. PMC wykonuje logikę sekwencji maszyny:

1. Skanowanie wejścia:Każdego cyklu PMC płyta odczytuje wszystkie 80 stanów końcowych wejścia, przełączniki graniczne, czujniki, przyciski panelu operatora, sygnały potwierdzające i przekazuje je do PMC.
2. Aktualizacja wyjścia:W każdym cyklu PMC, PMC zapisuje polecenia wyjściowe do 56 kanałów wyjściowych płyty, aktywując pompy chłodzące, cewki przekaźnikowe, zawory magnetyczne, lampy wskazujące.
3. Sekwencjonowanie maszyny:PMC ocenia stopnie drabiny w stosunku do bieżących stanów wejściowych i określa stany wyjściowe, skutecznie wdrażając logikę sekwencyjną narzędzia maszynowego.

W przypadku awarii A16B-2203-0111 zarówno odczyt wejścia, jak i wyjście zatrzymują się PMC traci kontakt z urządzeniami pola maszynowego.

Scenariusze zastosowania

Nieprawidłowość płyty I/O 0-TC w centrum obrotowym:FANUC 0-TC CNC lathe rozwija alarmy PMC wpływające na funkcje hydrauliczne i funkcje chłodnicze.

0-MC kompaktowe centrum obróbcze:Małe centrum obróbki CNC bez wymiennika palet wykorzystuje specyfikację C6 I/Oi sygnały hamulcowe osi wygodnie w zakresie pojemności C6.

Częste pytania

P1: Czy A16B-2203-0111 (C6) może zastąpić A16B-2203-0110 (C7) jeśli C7 nie jest dostępny?

Tylko jeśli program PMC wykorzystuje 80 lub mniej wejść i 56 lub mniej wyjść.w przypadku gdy sygnały te nie występują na płycie C6. Przed zastąpieniem płyty o mniejszej pojemności należy potwierdzić wykorzystanie punktów I/O maszyny na podstawie dokumentacji drabiny PMC.

P2: Czy A16B-2203-0111 działa z kontrolkami serii 0-D i 0-C?

Tak. Płyty I/O serii C A16B-2203-01xx są potwierdzone zarówno dla 0-C, jak i 0-D (i 0-F) sterowania.konfiguracje 0-TF .

P3: Jakie złącza są używane na A16B-2203-0111?

Płyty C6 mają mniej pozycji łączników niż C7 (które przewożą M18, M1, M20, M2, M19).Potwierdzić dokładny układ złącza z serii 0-C podręcznik połączenia sprzętowego dla konkretnej konfiguracji maszyny.

P5: Czy zastąpienie A16B-2203-0111 wymaga zmian w programie PMC?

Program PMC wykorzystuje numery adresów I/O, a nie identyfikatory specyficzne dla danej płyty.Zastąpienie A16B-2203-0111 tą samą płytą C6 przywraca komunikację I/O bez modyfikacji programu PMC.
