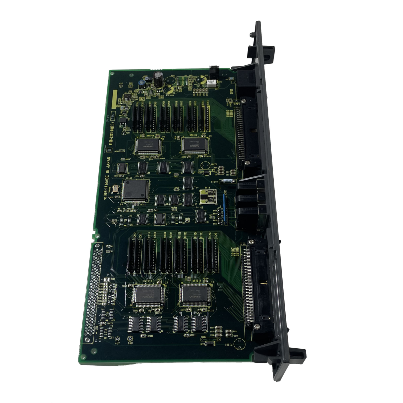

Fanuc A16B-2203-0110 Tablica pamięci A16B22030110 A16B-22O3-O110

A16B-2203-0110∙ FANUC Zero-C C7 PCB I/O ∙ 104DI / 72DO / Surface Mount / 0-C / 0-D / 0-F / Supersedes A16B-1212-0220

C7 ️ W pełni określony sposób wprowadzania/wyjmowania

A16B-2203-0110 to C7 największej pojemności płyta I/O w rodzinie A16B-2203-01xx.Jego 104 wejścia cyfrowe i 72 wyjścia cyfrowe stanowią kompletny uzupełnienie I / O dla w pełni wyposażonego narzędzia CNC serii 0-C.

104 wejścia cyfroweokładka: blokady drzwi maszynowych, przełączniki graniczne osi (pozycja przemieszczania się i pozycja odniesienia), kompletna orientacja wrotnika, kodowanie pozycji magazynu narzędziowego, potwierdzenie ciśnienia hydraulicznego,czujnik poziomu płynu chłodniczego, zaciskany/niezaciskany, potwierdzenie stopu ogonowego, czujniki położenia palety, kontakty selektoru trybu panelu operatora, etapy nadmiaru prędkości podawania, etapy nadmiaru prędkości wrotnika,monitorowanie łańcucha awaryjnego zatrzymania, oraz wszystkich sygnałów zakończenia funkcji pomocniczych.

72 wyjścia cyfrowenapęd: relé pompy chłodzącej, uruchomienie pompy hydraulicznej, kontaktory uruchomienia/wrotu węzła, żarówki do uwalniania hamulców osi, żarówki do zamykania drzwi, relé do przesuwania/wstrzymania magazynu narzędzi, żarówka do zaciskania koła,Relaj zacisku palety, świateł wskazujących (aktywny cykl, włączony płyn chłodniczy, alarm, bieg wrotnika) oraz wszystkich wyjściach przekaźnika M-code.

W przypadku złożonych maszyn, zwłaszcza tych z automatycznymi wymiennikami narzędzi, systemami palet lub wieloma funkcjami pomocniczymi, pełna pojemność 104/72 C7 jest właściwą specyfikacją.

Główne specyfikacje

Górna powierzchnia

A16B-2203-0110 to "wersja montażu powierzchniowego pełnego wyjścia wejściowego specyfikacji C7".który DNC Electronics potwierdził jako starszą wersję "nie-powierzchniową".

Przejście z konstrukcji niezwiązanych z SMD na konstrukcje z SMD spowodowało:

• Większa gęstość komponentów na tej samej powierzchni tablicy
• Zwiększona odporność na drgania w celu usuwania łączy lutowych przez otwór
• Lepsza przydatność do zautomatyzowanej produkcji

A16B-2203-0110 to płyta C7 obecnej generacji, zamontowana w "późnej generacji sterowników 0-C" maszyny zbudowane wraz z dojrzewaniem sprzętu 0-C. Wcześniejsze maszyny 0-C mogą nosić A16B-1212-0220.

Scenariusze zastosowania

0-MC Centrum obróbki C7 Wymiana tablicy:Centrum obróbki FANUC 0-MC z automatyczną wymianą narzędzi wykorzystuje płytę A16B-2203-0110 C7 do pełnego interfejsu maszyny 104/72.Wymiana na testowany A16B-2203-0110 przywraca pełną funkcję I/O.

Ośrodek obróbki obrotowej z dwoma wieżami 0-TD:Dwuwiecznikowy zwrotnik CNC 0-TD z dwiema wieżami i hydraulicznym kołem wykorzystuje płytę C7 104 wejścia obsługują pełny zestaw sygnałów z obu koderów pozycji wieży, czujników hydraulicznych,i panelu operatora.

Częste pytania

P1: Czy A16B-2203-0110 może bezpośrednio zastąpić A16B-1212-0220 w starszej maszynie 0-C?

Obie są płytami I/O C7 (104/72 DI/DO) i służą tej samej pozycji funkcjonalnej.A16B-2203-0110 "nowsze wersje karty wejściowej/wyjściowej C/D wyposażonej w urządzenia sterujące 0C ostatniej generacji" i A16B-1212-0220 starsza wersja niezwiązana z SMDW większości zastosowań 0-C A16B-2203-0110 może zastąpić A16B-1212-0220, ale w notatce FanucWorld:"EKSCHENG MUSI BYĆ AN A16B-2203-0110" W przypadku standardowej wymiany należy potwierdzić zgodność sprzętu z dokumentacją dotyczącą konkretnej maszyny.

P2: Jakie są oznaczenia złączy na A16B-2203-0110?

A16B-2203-0110 wykorzystuje złącza Hondy M18, M1, M20 (DI/DO) i M2, M19 (wyjścia).Kompletny zestaw złączy do konfiguracji 104/72 C7 jest potwierdzony w podręczniku podłączenia sprzętu serii 0-C/0-D FANUC.

P3: Czy A16B-2203-0110 działa zarówno na systemach CNC 0-C, jak i 0-D?

Tak. "Running the O-C control or O-D, O-F config in which this I/O interfaces between the NC and the MC". DNC Electronics podobnie potwierdza zgodność z 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF,i konfiguracje 0-TTF .
