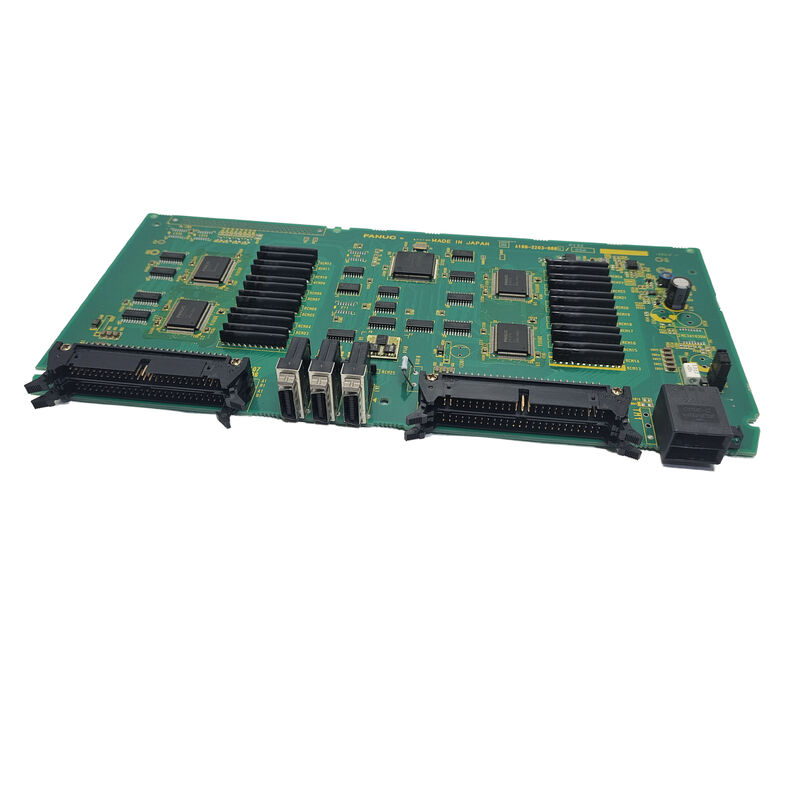

Fanuc A16B-2203-0200 Płyty interfejsu A16B22030200 A16B-22O3-O2OO

A16B-2203-0200. FANUC A16B-2203 Series PCB ¢ CNC Interface / Industrial Automation / Japonia

A16B-2203-020x W ramach szerokiej serii

Numeracja A16B-2203 obejmuje szeroki zakres typów płyt w całej generacji produktów FANUC.Grupa 02xx w tej serii znajduje się w odrębnej strefie funkcjonalnej ?? oddzielnej od płyt I/O 01xx (typu C I/O dla serii 0-C), płyty serwo i wiązań wrzutowych 05xx_07xx (wewnętrzne elementy wzmacniacza αis/αi) oraz płyty sterowników mocy i robota 08xx_09xx.

Płyty z serii A16B-2203-02xx służą specyficznym funkcjom interfejsu lub sterowania w ramach architektury CNC i automatyki FANUC.W podręczniku obsługi technicznej FANUC dla serii 0-C/0-D (GFZ-61395E/06) w odniesieniu do kart interfejsów osi serwowy odwołuje się do zakresu A16B-2203-020x:

A16B-2203-0020:4-osiowa karta serwointerfejsów (interfejs typu B, 1 i 2 oś,3 i 4 oś) dla CNC serii 0-C .

A16B-2203-0021:dwuosiowy wariant w tej samej rodzinie kart serwointerfejsów dla serii 0-C.

A16B-2203-0200 znajduje się w tej samej strefie numerycznej, wykonując zdefiniowaną funkcję interfejsu w systemie FANUC, w którym jest zainstalowany.

Kluczowe informacje o produkcie

Płyty interfejsowe serii 0-C Era

Rodzina A16B-2203-02xx działa w ramach architektury sprzętowej serii 0-C i powiązanej generacji CNC.

Karty interfejsu osipołączenie głównego procesora CNC z napędami serwowzmacniacza przekładając cyfrowe polecenia osi na format komunikacji zrozumiały przez sprzęt napędowy.

Płyty drogowe sygnałówagregacja i dystrybucja sygnałów sterowania pomiędzy wewnętrzną szosą CNC a podłączonym sprzętem, zapewniając, że polecenia z głównego procesora trafiają do właściwych płyt docelowych bez kłótni.

Specjalistyczne PCB z interfejsemzapewniają specyficzne dla sprzętu połączenia dla określonych funkcji narzędziowych lub protokołów komunikacji specyficznych dla generacji serii 0-C.

A16B-2203-0200 pełni swoją zdefiniowaną rolę w tej architekturze, potwierdzoną na etykiecie zainstalowanej w konkretnym systemie CNC.

Scenariusze zastosowania

Wymiana płyty interfejsu CNC:System FANUC CNC wywołuje usterkę, którą można wyśledzić na tablicy A16B-2203-0200. Tablica jest identyfikowana na podstawie etykiety numeru części, źródło wymiany jest pozyskiwane i funkcja systemu jest przywracana.

Inwentaryzacja rezerwowa do utrzymania:Zakład obsługujący urządzenia FANUC CNC z płytami A16B-2203-0200 utrzymuje zapasowy, aby umożliwić szybką reakcję na awarię płyty.

Częste pytania

P1: Jak potwierdzić, że A16B-2203-0200 jest prawidłową płytą dla mojego systemu FANUC?

Jeśli jest na niej napis A16B-2203-0200, to jest to potwierdzona wymiana.Odniesienie krzyżowe do wykazu części zamiennych w podręczniku obsługi technicznej FANUC dla odpowiedniego modelu CNC.

P2: Czy A16B-2203-0200 ma związek z płytami I/O typu C (A16B-2203-0110/0111)?

Płyty I/O typu C należą do zakresu A16B-2203-01xx (0110, 0111, 0112).Sam numer seryjny nie wskazuje tej samej funkcji; określony numer części w serii określa funkcję.

P3: Czy wymiana A16B-2203-0200 wymaga zmian konfiguracji CNC?

Płyty interfejsów, które przekazują sygnały bez przechowywania danych konfiguracyjnych, zazwyczaj nie wymagają zmian po wymianie.Płyty posiadające konfigurację adresu lub ustawienia sprzętowe mogą wymagać konfiguracji po wymianie. Potwierdzenie z odpowiedniej dokumentacji FANUC.

P4: Jakie środki ostrożności dotyczące ESD mają zastosowanie do A16B-2203-0200?

Obsługa przy pomocy uziemionego, antystatycznego paska nadgarstkowego na bezpiecznej powierzchni roboczej ESD. Przechowywanie i transport w opakowaniu antystatycznym. Całkowicie wyłączyć CNC przed dostępem do wszelkich płyt wewnętrznych.IC konstrukcji SMD na płytach serii A16B-2203 są wrażliwe na działanie ESD.
