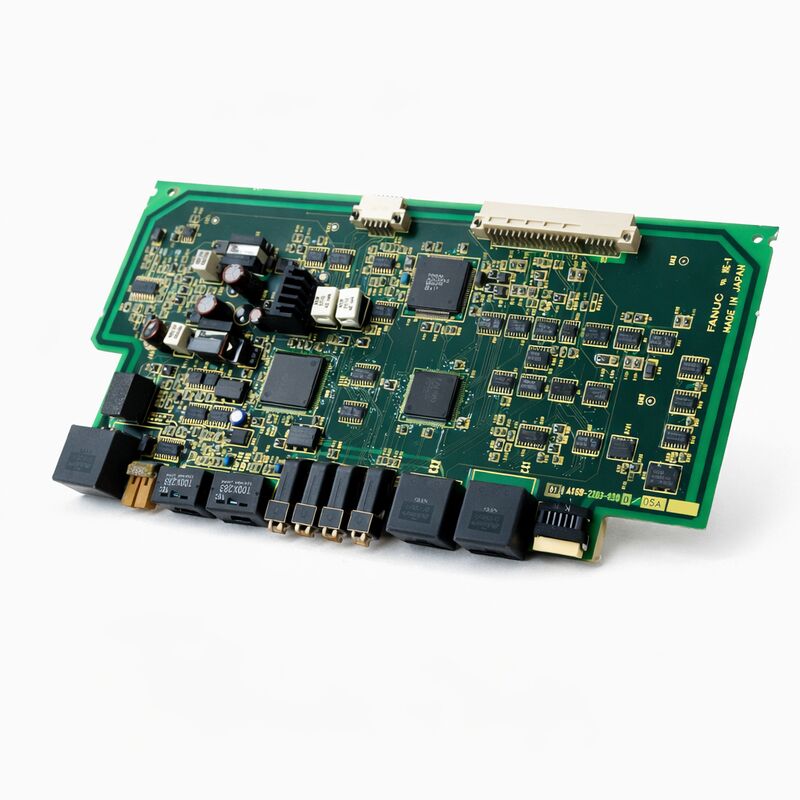

FANUC A16B-2203-0300 PŁATA INTERFACE A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300∙ Alfa Series SVM1-240 Servo Amplifier Wiring Board For A06B-6096-H107, A16B-2203 High-Current Single-Axis Power Board, Japonia Pochodzenie

Przegląd

W sprawieFANUC A16B-2203-0300jest płyta okablowania mocy dla serii Alpha SVM1-240

Przy maksymalnej prędkości 240 amperów, SVM1-240 jest jednym z najwyższych prądu jednoosiowych serwo napędów w generacji Alpha,przeznaczone do serwomotorów, które muszą wytwarzać bardzo duży moment obrotowy , głowice bramkowe, duże stoły obrotowe i inne zastosowania o wysokiej mocy, w których mniejsze silniki serwo po prostu nie mogą dostarczać wymaganego momentu obrotowego.

Rodzina płyt A16B-2203 w całości obejmuje płyty okablowania dla szerokiej gamy modułów wzmacniaczy serwo serii Alpha.

Rodzina rozciąga się od płyt o małym prądzie dla kompaktowych osi serwo do płyt o dużym prądzie, takich jak A16B-2203-0300 dla konfiguracji 240A.

Każda płyta w rodzinie jest rozmiarowa i znamionowa dla specyficznego zakresu prądu z jej powiązanego modułu wzmacniacza, rezystorów czujników prądu, obwodów napędowych bram, ścieżek prądu przycisku,i konstrukcji termicznej całej skali z prądem nominalnym.

Generacja wzmacniacza z serii A06B-6096 Alpha zajmuje szczególne miejsce w historii serwo napędu firmy FANUC. Jest to generacja Alpha (nie-i), która poprzedza Alpha i (A06B-6114, -6124,- 6127 serii).

A06B-6096 służył jako serwo wzmacniacz wysokiej wydajności dla generacji FANUC CNC, w tym serii 16B / C, 18B / C, 21B, 15B i wczesnej serii i,w okresie, w którym FANUC przechodził z interfejsów analogowych typu A/B na interfejs cyfrowy FSSB (Fiber-optic Serial Servo Bus).

SVM1-240, z interfejsem FSSB, reprezentuje końcówkę serii Alfa o wyższym prądzie.

Główne specyfikacje

Funkcja tablicy okablowania w architekturze SVM1-240

Wewnątrz modułu A06B-6096-H107 SVM1-240, płyta okablowania A16B-2203-0300 obsługuje wszystkie funkcje związane z dużymi prądami, wysokimi napięciami,i fizyczne połączenie między elektroniką napędu a silnikiem i zasilaniem:

Połączenie z autobusem prądu stałego:Wspólna przejazda prądu stałego z PSM (modulu zasilania) dostarcza skorygowany prąd stały 300 V do modułów SVM1.

Płyty przewodowe kończą połączenie połączenia, rozprowadzając napięcie połączenia prądu stałego do mostka tranzystorowego IGBT, który przełącza prąd silnika.

Przy maksymalnej mocy 240 A, trasy prądu przycisku na tej płytce muszą przenosić znaczne prądy natychmiastowe

napęd bramy IGBT:Tranzystory IGBT w sekcji zasilania SVM1-240 są rzeczywistymi przełącznikami kontrolującymi prąd silnika.

Płyty przewodowe zawierają obwody napędowe bramki ‡ izolowane układy IC napędowe bramki, które odbierają sygnały dowodzenia bramki niskiego poziomu z deski sterującej i przekształcają je w wysokonapięciowe,impulsy bramy o wysokim prądzie potrzebne do niezawodnego przełączania dużych IGBT.

Izolacja pomiędzy sygnałami niskiego napięcia deski sterującej a układami napędowymi bramy wysokiego napięcia jest niezbędna do bezpiecznej pracy.

Wykrycie prądu:Płyty przewodowe zawierają elementy czujników prądu (zwykle rezystory shunt lub czujniki efektu Halla), które mierzą rzeczywiste prądy fazy silnika.

Te pomiary są przekazywane do serwo algorytmu deski sterującej, który wykorzystuje je do zamknięcia bieżącej pętli sterującej.

W szczycie 240A dokładność wykrywania prądu jest krytyczna błędy w informacji zwrotnej prądu przekładają się bezpośrednio na błędy w regulacji momentu obrotowego i mogą zagrozić stabilności pętli serwo.

Terminal wyjściowy silnika:Połączenia fazy silnika (U, V, W) kończą się na tablicy okablowania.

Terminaly te są dostosowane do pełnego prądu znamionowego i obejmują niezbędną izolację od obwodów logicznych i podwozia.

Napędy serii Alfa o wysokim prądzie Priorytety utrzymania

SVM1-240 napędza silniki serwo o dużych ośach, które są ciężkie fizycznie, wymagające ciepła i mechanicznie połączone z dużymi konstrukcjami maszyn.Utrzymanie tych napędów wymaga uwagi na czynniki, które mają większe znaczenie przy wysokim prądzie niż przy niskim prądzie.

Zarządzanie cieplne:Działanie z dużym prądem generuje znaczne ciepło w modułach IGBT.

SVM1-240 opiera się na chłodniku i w wielu instalacjach na wentylatorze chłodzącym wymuszonym powietrzem.przyspieszenie starzenia się IGBT i kondensatorów i ostateczne wyłączenie termiczne.

Okresowa kontrola wentylatora i wymiana wentylatora (zazwyczaj zalecana co 3-5 lat w zależności od godzin pracy) jest standardową obsługą serwisową dla SVM1-240 i powiązanych napędów wysokiego prądu.

Starzenie się kondensatora:Kondensatory prądu stałego w sekcji zasilania SVM1-240 i kondensatory filtrów na samej tablicy okablowania starzeją się wraz z upływem czasu.co zmniejsza ich zdolność do wygładzania napięcia przy szybkich zmianach prądu.

Objawem w czasie pracy jest zwiększona falę przycisku prądu stałego, która może wywoływać alarm o prze napięciu podczas przechodów o wysokim momentie obrotowym.

Zmiana kondensatora w ramach planowanej remonty jest standardowym podejściem dla napędów, które są w eksploatacji od ponad 10 lat.

Kontrola połączenia:Przy szczycie 240A, złe połączenia wytwarzają lokalne ogrzewanie, które może powodować węglowodanie, utlenianie i ostatecznie awarię termiczną punktów połączenia.Okresowa kontrola i ponowne przeprowadzenie badań połączeń sztabu autobusowego i końcówek fazy silnikowej jest ważną praktyką konserwacyjną..

Częste pytania

P1: SVM1-240 uruchamia alarm IPM podczas silnego przyspieszenia. Czy to oznacza, że płyta przewodowa A16B-2203-0300 nie działa?

Alarm IPM (Intelligent Power Module) podczas dużego przyspieszenia może powstać z kilku przyczyn.

Po pierwsze, sprawdź, czy alarm jest nadprądem lub nadtemperaturą, ponieważ kod alarmowy odróżnia między nimi.

Przejście prądu podczas przyspieszenia sugeruje, że polecane przyspieszenie przekracza wyznaczone limity silnika i napędu lub silnik ma problem z uzwojeniem, który powoduje nadmierne pobranie prądu.Nadmierna temperatura podczas przyspieszenia sugeruje niewystarczające chłodzenie.

Prawdziwa awaria IPM (moduł tranzystorowy w powietrzu) jest natychmiastowym alarmem nawet przy lekkim obciążeniu.

Płyty przewodowe są podejrzane głównie wtedy, gdy alarm IPM występuje przy obciążeniach znacznie poniżej mocy znamionowej i zostały wyeliminowane inne przyczyny.

P2: Czy A16B-2203-0300 może być stosowany z SVM1-360 (A06B-6096-H108)?

Numer A16B-2203-0300 to tablica okablowa dla SVM1-240 (A06B-6096-H107).

Płyty te różnią się konfiguracją IGBT, kalibracją czujników prądu i konstrukcją termiczną.

Wykorzystanie płyty -0300 w aplikacji -0301 (lub odwrotnie) spowodowałoby nieprawidłowe wykrywanie prądu, błędne limity prądu i potencjalnie niebezpieczne działanie.

Zawsze dopasowuj tablicę okablowania do oznaczenia konkretnego modułu wzmacniacza.

P3: Płyty sterujące (A20B-1006-0485) w modelu SVM1-240 są w porządku, ale płyta okablowa uległa awarii.

Tak, pod warunkiem, że moduł wzmacniacza można rozmontować, aby uzyskać dostęp do kabli oddzielnie.

Moduły SVM serii FANUC Alpha są zaprojektowane tak, aby umożliwić niezależne obsługę deski sterującej i deski okablowej ̇ obie deski łączą się za pomocą znanych złączy i są fizycznie oddzielalne.

The wiring board replacement requires working on the power section (which retains stored energy in the DC bus capacitors even after power-off — always verify the DC bus is fully discharged before touching any components on the wiring board).

W przypadku gdy nie ustalono wewnętrznej zdolności, do tej procedury zatrudnia się personel serwisowy przeszkolony przez FANUC.

P4: Po wymianie płyty przewodowej A16B-2203-0300 oś działa, ale moment obrotowy wydaje się zmniejszony.

Zmniejszony moment obrotowy po wymianie płyty okablowania jest zazwyczaj problemem z czujnikiem prądu

Algorytm sterowania serwo wykorzystuje sprzęgło zwrotne prądu, aby zamknąć pętlę sterowania momentem obrotowym, a jeśli sprzęgło zwrotne jest wyższe niż rzeczywisty prąd (powszechny kierunek błędu kalibracji),algorytm ogranicza prąd przedwcześnie, aby uniknąć widocznego nadprądu.

Sprawdź parametry kalibracji czujnika prądu w CNC dla tej osi i w razie potrzeby wykonaj procedurę kalibracji bieżącej pętli opisaną w instrukcji obsługi seryjnej Alpha.

P5: SVM1-240 jest w eksploatacji od 15 lat. Czy płyta kablowa powinna być proaktywnie wymieniana, nawet jeśli nie wystąpił żaden alarm?

Proaktywna wymiana 15-letnich płyt napędowych jest uzasadniona w przypadku krytycznych osi produkcyjnych, w których nieplanowane przestoje są kosztowne.

W tym wieku kondensatory elektrolityczne na płycie kablowej są prawdopodobnie zdegradowane, ich pojemność zmniejszyła się, a ich ESR wzrosła w wyniku cyklu cieplnego.

Zamiast czekać na awarię, planowany remont w czasie planowanego okna konserwacji, wymiana zarówno kabli, jak i kondensatorów, czyszczenie zlewu, wymiana wentylatora chłodzącego,i sprawdzanie wszystkich połączeń .

Specjalistyczne centra naprawcze FANUC oferują usługi remontowania płytka kablowego, które obejmują wymianę kondensatora, opłacalną alternatywę dla wymiany całej płyty.
