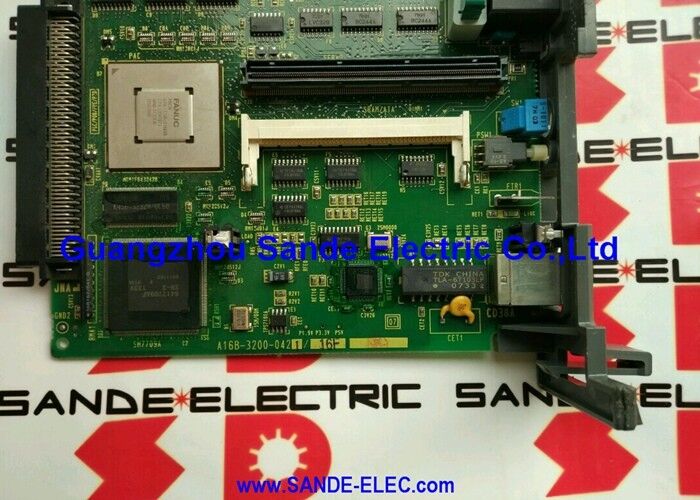

Niestandardowa tablica obwodów CNC FANUC PCB A16B-2203-0631

A16B-2203-0631 | Płytka okablowania modułu zasilacza FANUC Alpha-i PSM-30i — A06B-6110-H030 / Seria 6110 Konwerter / Zapasowy zasilacz CNC

PSM-30i — koncentrator zasilający Alpha-i

A16B-2203-0631 to płytka okablowania dla FANUC Alpha-i PSM-30i — modułu zasilacza, który służy jako wejście energii i punkt dystrybucji szyny DC dla całego systemu serwo i napędu wrzeciona Alpha-i.

W architekturze napędów FANUC Alpha-i PSM to nie tylko zasilacz — to centralny węzeł systemu napędowego:

Prostownik i szyna DC:PSM-30i przekształca przychodzące trójfazowe zasilanie sieciowe AC na regulowane napięcie szyny DC, które zasila wszystkie podłączone wzmacniacze modułów serwo (SVM) i wzmacniacze wrzecion (SPM). Wszystkie moduły napędowe w systemie Alpha-i korzystają ze wspólnej szyny DC zasilanej z PSM.

Zdolność hamowania regeneracyjnego:PSM-30i obsługuje regenerację mocy — gdy osie serwa zwalniają, odzyskana energia jest zwracana do źródła prądu przemiennego, a nie rozpraszana na rezystorach. Zmniejsza to zużycie energii i eliminuje ciepło wytwarzane przez rezystory hamujące.

Zarządzanie magistralą napędową:PSM monitoruje i kontroluje napięcie szyny DC, chroniąc podłączone moduły SVM i SPM przed przepięciami szyny, które mogą wystąpić podczas ciężkich cykli hamowania regeneracyjnego.

Kluczowe dane techniczne

Seria 6110 — pierwsza generacja Alpha-i PSM

Seria A06B-6110 reprezentuje oryginalną linię produktów Alpha-i PSM — pierwszą generację modułów zasilaczy FANUC Alpha-i obsługujących trójfazowe systemy zasilania 200 V AC:

PSM-30i o mocy około 30 kW zapewnia wystarczającą pojemność szyny zasilającej dla typowej konfiguracji napędu centrum obróbczego – wzmacniacz wrzeciona i dwa do czterech wzmacniaczy osi serwo pracujących jednocześnie.

Scenariusze zastosowań

Usterka płytki elektrycznej PSM-30i:W systemie napędowym FANUC Alpha-i wyposażonym w A06B-6110-H030 PSM-30i występują awarie szyny DC — system napędowy nie włącza się, PSM generuje alarmy o przetężeniu lub przetwornicy albo napięcie szyny DC jest nieprawidłowe. Po sprawdzeniu zasilania prądem przemiennym i podłączonych serwomechanizmów, A16B-2203-0631 zostaje zidentyfikowany jako uszkodzona płytka okablowania. Wymiana przywraca prawidłową pracę PSM.

Przebudowa PSM-30i:Technik przebudowujący moduł A06B-6110-H030 PSM-30i instaluje zamienną płytkę okablowania A16B-2203-0631 obok płytki sterującej A20B-2100-0761, aby zakończyć remont modułu napędowego.

Często zadawane pytania

P1: Jaka jest różnica funkcjonalna pomiędzy A16B-2203-0631 (płytka okablowania) a A20B-2100-0761 (płytka sterująca) w PSM-30i?

A16B-2203-0631 obsługuje interfejs sprzętowo-zasilający — pomiar prądu, kierowanie sygnału sterującego bramką do urządzeń prostowniczych i zbieranie sygnałów o usterkach ze stopnia mocy. A20B-2100-0761 obsługuje inteligencję regulacji — sterowanie napięciem szyny DC, algorytm regeneracyjnego sprzężenia zwrotnego i komunikację z podłączonymi wzmacniaczami serwomechanizmu i wrzeciona. Obie płytki muszą działać poprawnie, aby PSM mógł zasilać szynę DC.

Pytanie 2: Które alarmy FANUC wskazują na awarię płytki okablowania A16B-2203-0631 w porównaniu z płytką sterującą A20B-2100-0761?

Awarie płytki okablowania PSM zazwyczaj powodują alarmy stopnia mocy – przetężenie na prostowniku wejściowym PSM, błędy napędu bramki lub awarie ładowania szyny DC po włączeniu zasilania. Występują one przed lub w trakcie inicjalizacji PSM. Usterki płytki sterującej zwykle powodują błędy komunikacji lub regulacji pojawiające się po włączeniu PSM. Diody wskaźnikowe PSM (jeśli są zamontowane) i wyświetlacz alarmów CNC dostarczają dodatkowych informacji diagnostycznych umożliwiających rozróżnienie tych dwóch.

P3: Czy A16B-2203-0631 jest również używany w późniejszej generacji A06B-6140-H030 PSM-30i?

Tak — potwierdzono, że A16B-2203-0631 jest płytką okablowania zarówno dla A06B-6110-H030 (oryginalny Alpha-i PSM-30i), jak i A06B-6140-H030 (nowsza seria). Płytka sterująca zmienia się między dwiema generacjami (A20B-2100-0761 vs A20B-2100-0390), ale płytka okablowania A16B-2203-0631 jest wspólna dla obu.

P4: Jaka jest rola PSM-30i, gdy wiele osi serwo pracuje jednocześnie?

PSM-30i zasila wspólną szynę DC, współdzieloną przez wszystkie podłączone moduły wzmacniaczy serwo (SVM) i wrzeciona (SPM). Wszystkie moduły napędowe czerpią energię z tej wspólnej magistrali. PSM reguluje napięcie magistrali, aby utrzymać stabilne dostarczanie mocy do wszystkich napędów podczas jednoczesnej pracy — hamowanie przy dużej bezwładności na jednej osi regeneruje energię z powrotem do magistrali, którą inne osie przyspieszające mogą natychmiast zużyć, zmniejszając szczytowe zapotrzebowanie na moc z sieci zasilającej.

P5: Jakie środki ostrożności obowiązują podczas uzyskiwania dostępu do A16B-2203-0631 wewnątrz PSM-30i?

Odizoluj i zablokuj trójfazowe zasilanie całego układu napędowego. Kondensatory szyny prądu stałego zasilacza PSM-30i zachowują ładunek po odłączeniu zasilania — przy mocy znamionowej 30 kW napięcie szyny jest znaczne, a zmagazynowana energia znaczna. Postępuj zgodnie z czasem rozładowania podanym w instrukcji konserwacji FANUC Alpha-i i przed otwarciem modułu PSM sprawdź, czy napięcie szyny DC jest poniżej bezpiecznego poziomu. Uchwyt A16B-2203-0631 z zabezpieczeniem antystatycznym.
