Fanuc A16B-2203-0640 Servo Board A16B22030640 A16B-22O3-O64O

FANUC A16B-2203-0640 | Płytka okablowania zasilacza Alpha i — PSMi 5,5 kW, 200 VAC, z regeneracją mocy, pochodzenie Japonia

Numer części: A16B-2203-0640

Producent: FANUC Corporation (Japonia)

Typ produktu: Płytka okablowania zasilacza (płytka drukowana)

Seria: Alpha i (αi)

Przegląd

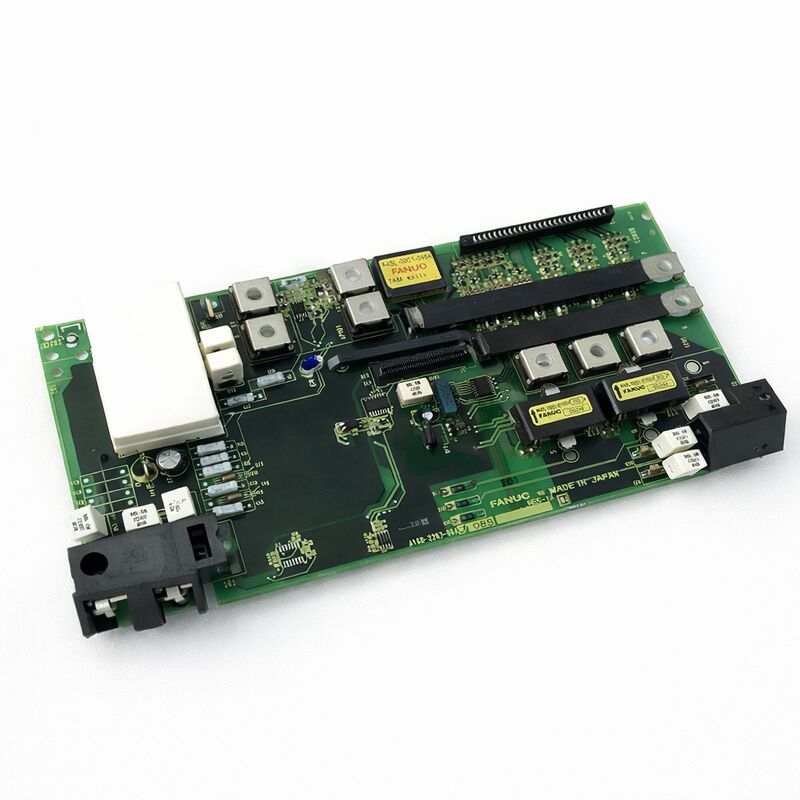

A16B-2203-0640 to płytka okablowania zasilania zamontowana w modułach zasilaczy FANUC Alpha i o mocy 5,5 kW z trójfazowym wejściem 200 VAC.

Ta płytka obsługuje wewnętrzne trasowanie zasilania, kondycjonowanie sygnałów i funkcje interfejsu sterowania w obudowie PSMi (Power Supply Module i).

Jest to część zamienna na poziomie komponentu dla jednostki PSMi — nie jest to urządzenie samodzielne, ale wewnętrzna płytka drukowana, którą można wymienić podczas serwisowania bez konieczności wymiany całego zespołu zasilacza.

Moduły zasilaczy FANUC Alpha i to jednostki zasilające magistralę DC z aktywnym front-endem w systemach napędowych Alpha i.

Prostownikują przychodzący trójfazowy zasilacz AC, utrzymują napięcie wspólnej magistrali DC i aktywnie zwracają energię hamowania regeneracyjnego z hamujących osi serwo z powrotem do zasilacza AC. Płytka okablowania jest warstwą interfejsu między sekcją zasilania wysokiego napięcia modułu a jego elektroniką sterującą.

Przenosi ścieżki sygnałowe, obwody zabezpieczające i pomocniczy rozkład zasilania, od których zależy działanie modułu.

Ta płytka znajduje się w kilku wariantach jednostek FANUC PSMi w klasie wejściowej 200 VAC, w tym A06B-6110-H006, A06B-6115-H006 i A06B-6140-H006.

Każdy z nich to moduł zasilający o mocy 5,5 kW, 200 VAC, z regeneracją mocy, z rodziny napędów FANUC Alpha i.

Kluczowe specyfikacje

PSMi Alpha i — Rola w systemie

W systemie napędowym FANUC Alpha i, PSMi jest jedynym punktem połączenia z głównym zasilaczem AC. Wszystkie moduły wzmacniaczy serwo i wrzeciona w szafie czerpią zasilanie magistrali DC z PSMi.

PSMi prostuje trójfazowe wejście do uregulowanej magistrali DC — zazwyczaj około 283 do 339 VDC dla modułów klasy wejściowej 200 VAC — i utrzymuje tę magistralę dla podłączonych wzmacniaczy.

Moc znamionowa 5,5 kW rodziny A06B-6110-H006 plasuje te moduły w dolnym segmencie zakresu PSMi Alpha i.

Nadają się do systemów napędowych z ograniczonym całkowitym obciążeniem silnika — konfiguracje jednoosiowe lub lekkie dwuosiowe, lub maszyny z silnikami, które nie wymagają jednoczesnego ciężkiego przyspieszania. Większe maszyny wykorzystują jednostki PSMi o wyższej mocy znamionowej z innymi płytkami okablowania.

A16B-2203-0640 to wewnętrzna płytka drukowana, która umożliwia PSMi wykonywanie tych funkcji.

Usunięcie tej płytki uniemożliwia działanie PSMi. Wymiana uszkodzonej przywraca PSMi do pracy — przy ułamku kosztów i czasu realizacji w porównaniu z pozyskaniem kompletnego modułu zamiennego.

Regeneracja mocy — Aktywny zwrot energii

Regeneracja mocy jest cechą charakterystyczną PSMi Alpha i. Gdy oś serwo zwalnia, silnik działa jak generator.

Energia kinetyczna ruchomych części maszyny i wirnika silnika zamienia się w energię elektryczną. W systemie hamowania rezystancyjnego energia ta rozprasza się jako ciepło w rezystorze rozładowczym.

W PSMi, obwód aktywnego front-endu w sekcji zasilania przechwytuje tę energię i zwraca ją do sieci zasilającej AC.

Ta funkcja regeneracyjna zmniejsza zużycie energii w maszynach z częstymi cyklami przyspieszania i zwalniania.

Eliminuje również obciążenie termiczne hamowania rezystancyjnego, co zmniejsza temperaturę szafy i naprężenia termiczne innych komponentów.

Płytka okablowania A16B-2203-0640 obsługuje tę funkcję regeneracyjną jako część ogólnej architektury obwodów PSMi.

Zapewnia ścieżki interfejsu między etapem aktywnego front-endu a obwodami sterowania modułu.

Komunikacja światłowodowa i serwisowalność

System napędowy FANUC Alpha i wykorzystuje kable światłowodowe do komunikacji między PSMi a modułami wzmacniaczy.

Łącza światłowodowe eliminują problemy z pętlami masy, zapewniają odporność na zakłócenia w trudnym środowisku elektrycznym szafy napędowej i umożliwiają długie przebiegi kabli bez degradacji sygnału.

A16B-2203-0640 integruje się z tą architekturą komunikacyjną jako część wewnętrznej konstrukcji PSMi.

Jedną z godnych uwagi cech serwisowych rodziny PSMi Alpha i jest możliwość wymiany wentylatorów chłodzących bez demontażu modułu.

Awaria wentylatora jest częstym trybem awarii w komponentach szafy napędowej.

Wymienny wentylator, który można wymienić podczas rutynowej konserwacji — bez zakłócania połączeń zasilania lub wyjmowania modułu z szafy — znacznie upraszcza konserwację termiczną tych jednostek.

Ścieżka serwisowa na poziomie komponentu

Wymiana płytki okablowania A16B-2203-0640 jest naprawą na poziomie komponentu. Oznacza to otwarcie obudowy PSMi i pracę wewnątrz modułu — procedura wymagająca odpowiednich środków ostrożności, narzędzi i znajomości sprzętu napędowego FANUC.

Główna magistrala zasilania musi zostać całkowicie rozładowana przed otwarciem modułu.

Napięcie magistrali DC pozostaje obecne przez kilka minut po wyłączeniu zasilania, ponieważ kondensatory magistrali się rozładowują.

Ta ścieżka naprawy jest uzasadniona, gdy sekcja zasilania modułu PSMi i sprzęt zewnętrzny są w dobrym stanie, a usterka jest ograniczona do samej płytki okablowania. Usterki często związane z płytką okablowania obejmują awarie sygnałów sterujących, awarie obwodów zabezpieczających i awarie pomocniczego rozkładu zasilania.

Potwierdź, że usterka dotyczy tej płytki przed przystąpieniem do dalszych czynności — pełna wymiana modułu PSMi może być właściwą ścieżką, gdy usterka dotyczy sekcji zasilania wysokiego napięcia, a nie płytki okablowania.

FAQ

P1: PSMi wyświetla alarm LED, ale nie ma żadnych błędów systemu napędowego. Czy A16B-2203-0640 może być przyczyną?

Alarmy LED PSMi bez błędów wzmacniaczy poniżej często wskazują na wewnętrzne obwody modułu zasilacza, a nie na system napędowy.

Płytka okablowania obsługuje sygnały sterujące i obwody zabezpieczające — awarie na tych ścieżkach powodują alarmy na poziomie PSMi, niekoniecznie wyzwalając moduły wzmacniaczy.

Sprawdź wzorzec alarmu LED w instrukcji konserwacji Alpha i, aby zidentyfikować kategorię usterki, zanim ustalisz, czy płytka okablowania jest uszkodzonym komponentem.

P2: Czy bezpieczne jest otwarcie obudowy PSMi w celu wymiany A16B-2203-0640 natychmiast po wyłączeniu zasilania?

Nie. Kondensatory magistrali DC wewnątrz PSMi przechowują ładunek przez kilka minut po wyłączeniu zasilania.

Poczekaj, aż napięcie magistrali DC spadnie do bezpiecznego poziomu — potwierdzone pomiarem na zaciskach magistrali DC odpowiednio dobranym woltomierzem — przed otwarciem modułu lub obsługą elementów wewnętrznych.

Nie polegaj wyłącznie na upływie czasu; zawsze mierz.

P3: W jakich konkretnych wariantach jednostek PSMi zainstalowany jest A16B-2203-0640?

Ta płytka okablowania jest montowana w modułach zasilaczy FANUC Alpha i PSMi 5,5 kW, 200 VAC: A06B-6110-H006, A06B-6115-H006 i A06B-6140-H006.

Zawsze potwierdzaj specyfikację konkretnej jednostki na etykiecie modułu przed zakupem płytek drukowanych zamiennych.

P4: Czy A16B-2203-0640 można naprawić, a nie wymienić?

Naprawa na poziomie komponentu jest czasami możliwa w przypadku płytek okablowania, w zależności od usterki. Uszkodzone komponenty pasywne, uszkodzone urządzenia zabezpieczające i skorodowane styki złączy potencjalnie nadają się do naprawy.

Usterki obejmujące zastrzeżone układy scalone FANUC lub uszkodzone ścieżki PCB mogą nie być.

Płytka z uszkodzeniami spowodowanymi pożarem lub łukiem elektrycznym w wyniku awarii zasilania powinna zostać wymieniona, a nie naprawiona — integralność podłoża nie może być zakładana po takich zdarzeniach.

P5: Po wymianie płytki okablowania, czy PSMi wymaga jakiejkolwiek konfiguracji parametrów lub inicjalizacji?

Płytka okablowania PSMi nie przechowuje parametrów sterownika w taki sam sposób, jak moduł pamięci CNC.

Po instalacji upewnij się, że moduł uruchamia się bez błędów LED i że napięcie magistrali DC osiąga normalny, uregulowany poziom po włączeniu systemu napędowego.

Zweryfikuj prawidłową komunikację CNC-napęd przez łącze światłowodowe. Nie jest wymagana żadna procedura ładowania oprogramowania, równoważna z ponownym ładowaniem modułu FROM.
