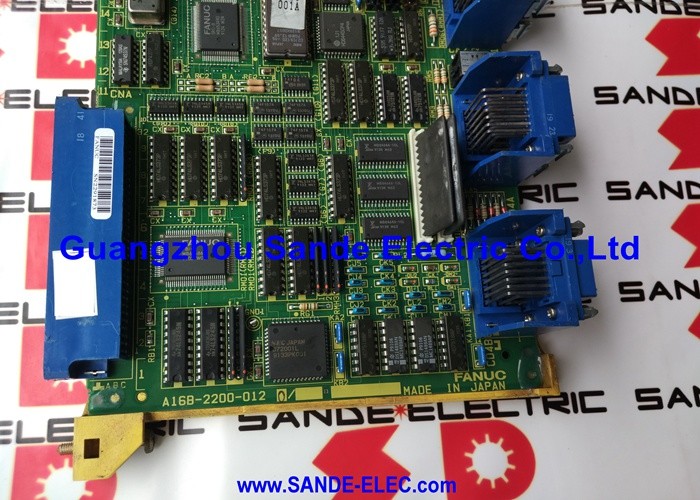

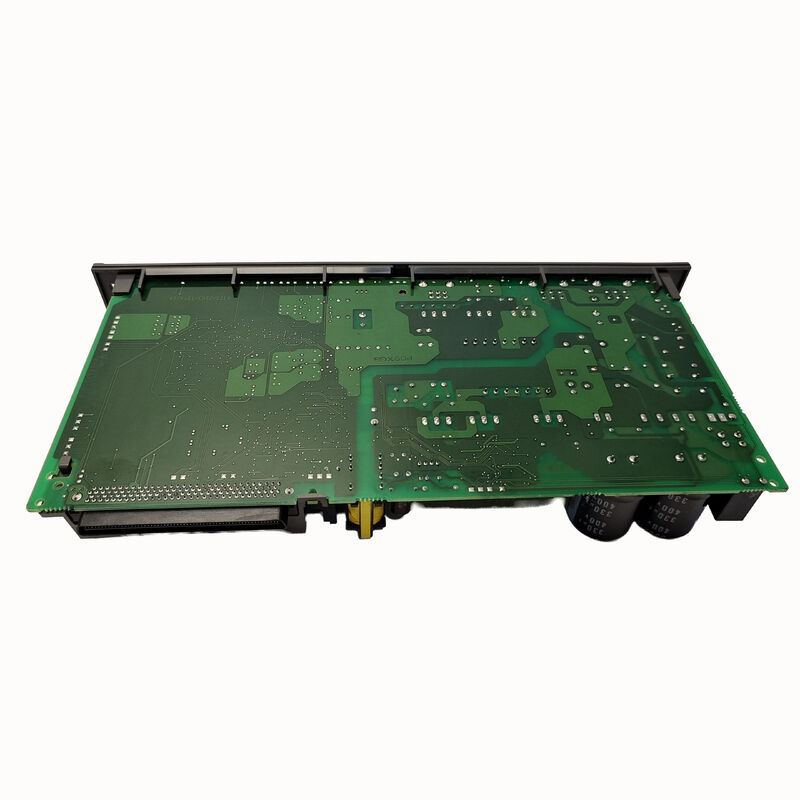

A16B-2203-0651 | Płytka okablowania modułu wrzeciona FANUC αi SPM-5.5i — A06B-6111-H006 / 5,5 kW / płytka sterująca A20B-2100-0800

SPM-5.5i — najczęstsza wartość znamionowa wrzeciona małych maszyn

W serii αi SPM A06B-6111, model SPM-5.5i (A06B-6111-H006) o mocy 5,5 kW zajmuje pozycję stosowaną w szerokiej gamie kompaktowych i średniej wielkości obrabiarek CNC. 5,5kW wystarczy na:

Małe centra obróbcze CNC:Pionowe centra obróbcze z wrzecionami ze stożkiem 40 do obróbki aluminium, stopów lekkich i tworzyw sztucznych przy umiarkowanych głębokościach skrawania. Wrzeciono o mocy 5,5kW umożliwia pracę z pełną prędkością w tych materiałach.

Centra tokarskie CNC:Szybkie toczenie stali i aluminium — moc wyjściowa 5,5 kW umożliwia agresywne toczenie tych materiałów bez konieczności stosowania skomplikowanych rozwiązań w zakresie zarządzania temperaturą i zasilaniem, charakterystycznych dla napędów wrzecionowych o większej mocy.

Kompaktowe maszyny 5-osiowe:Małe maszyny 5-osiowe do obróbki części o skomplikowanych kształtach, gdzie wrzeciono rzadko osiąga granicę termiczną, a moc 5,5 kW zapewnia odpowiednią przestrzeń nad głową.

Model A16B-2203-0651 obsługuje ten powszechny wariant SPM — co czyni go jedną z częściej potrzebnych części zamiennych do płytek elektrycznych w rodzinie αi SPM.

Kluczowe dane techniczne

Jedna płytka sterująca dla wielu wartości znamionowych SPM — kluczowa korzyść serwisowa

Cała rodzina płytek okablowania A16B-2203-065x ma tę samą płytkę sterującą (A20B-2100-0800). Architektura ta zapewnia praktyczną zaletę usług:

W przypadku zakładu produkcyjnego obsługującego maszyny o różnej wielkości wrzeciona (około 2,2 kW, około 5,5 kW, około 11 kW) tylkojeden model płytki sterującejobejmuje wszystko. Płytki okablowania różnią się mocą (0650 dla 2,2 kW, 0651 dla 5,5 kW), ale tablica sterująca jest identyczna.

Podczas diagnozowania usterki wzmacniacza wrzeciona:

• Jeśli usterka leży w płytce okablowania:Zamów płytkę okablowania dostosowaną do danych znamionowych (A16B-2203-0651 dla SPM-5.5i)
• Jeśli usterka leży w płycie sterującej:Zamów jeden A20B-2100-0800 — obsługuje wszystkie parametry SPM w zakresie 065x/062x

Ta modułowa konstrukcja minimalizuje zapasowe płytki potrzebne do obsługi wielu mocy znamionowych SPM.

Scenariusze zastosowań

Usterka wrzeciona SPM-5.5i na centrum obróbczym CNC:We wzmacniaczu wrzecionowym FANUC αi SPM-5.5i pojawia się usterka związana ze złączem — połączenie kabla silnika wrzeciona na zacisku płytki okablowania modułu wykazuje przerywaną rezystancję. Wymieniono A16B-2203-0651, co rozwiązało błąd połączenia.

Uruchomienie napędu wrzeciona w nowej maszynie:Konstruktor maszyn instalujący nowe centrum obróbcze CNC wymaga zamiennika A16B-2203-0651 w przypadku modułu SPM-5.5i uszkodzonego podczas instalacji.

Często zadawane pytania

P1: Jaka jest różnica między A16B-2203-0651 (standard 200 V) a A16B-2203-0820 (wersja HV) dla wrzeciona 5,5 kW?

A16B-2203-0820 to płytka okablowania dla SPM-5.5HVi (A06B-6121-H006) — wysokonapięciowej wersji modułu wrzeciona 5,5 kW na napięcie 400–480 V AC. A16B-2203-0651 jest przeznaczony dla standardowej wersji 200VAC (A06B-6111-H006). Obydwa obsługują ten sam poziom mocy wrzeciona, ale różne napięcia wejściowe — nie można ich stosować zamiennie.

P2: Czy wymiana A16B-2203-0651 wymaga zmiany parametrów wrzeciona?

Nie. Parametry wrzeciona przechowywane są w pamięci głównej CNC. Po zamontowaniu zamiennika A16B-2203-0651 i przywróceniu modułu do pracy, system CNC ponownie ładuje komunikację szeregową wrzeciona i automatycznie stosuje istniejące parametry wrzeciona.

P3: Jakie silniki wrzeciona napędza SPM-5.5i?

SPM-5.5i napędza silniki wrzecionowe FANUC serii αi o mocy znamionowej 5,5 kW — silniki takie jak αiS 6/4000, αiS 8/4000 lub równoważne silniki wrzecionowe αi. Silniki te napędzają wrzeciona w kompaktowych centrach obróbczych CNC i centrach tokarskich.

P4: W jaki sposób płytka okablowania łączy się z płytką sterującą wewnątrz SPM-5.5i?

Płytka okablowania A16B-2203-0651 i płytka sterująca A20B-2100-0800 łączą się wewnętrznie za pomocą złączy typu płytka-płytka w obudowie modułu. Płytkę sterującą montuje się na płytce okablowania lub obok niej, a złącza wewnętrzne przenoszą sygnały napędu bramki z płyty sterującej do urządzeń zasilających na płytce okablowania oraz sprzężenie zwrotne czujnika prądu z płytki okablowania z powrotem do płyty sterującej.
