FANUC A16B-2203-0661 | Płyta zasilacza — Seria A16B-2203, Płyta zasilająca sterownika CNC i robotów, Część zamienna do automatyki przemysłowej, Pochodzenie: Japonia

Przegląd

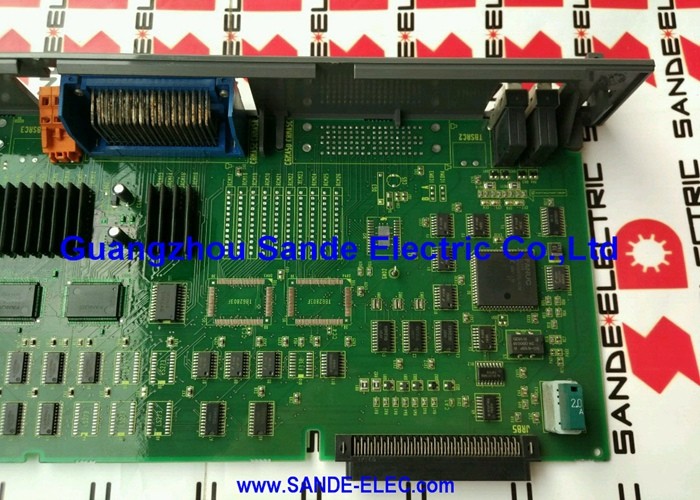

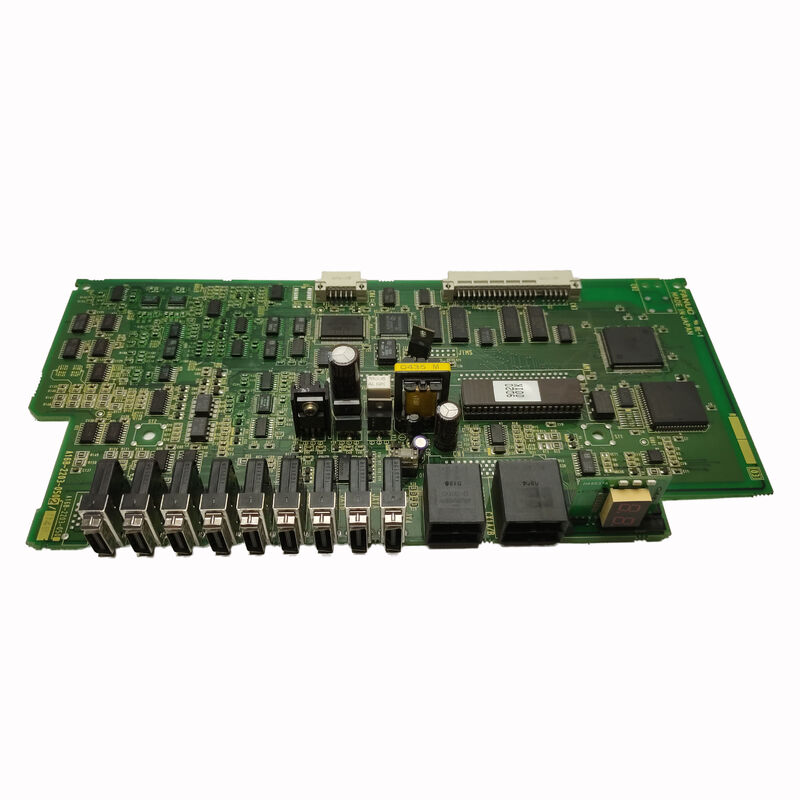

Płyta FANUC A16B-2203-0661 to płyta zasilacza z rodziny płyt FANUC A16B-2203 — serii obejmującej zarówno funkcjonalne płyty sterujące (płyty monitora, płyty rozszerzeń osi, interfejsy komunikacyjne), jak i płyty zasilające dla linii produktów sterowników CNC i robotów FANUC.

Płyta zasilacza pełni fundamentalną rolę w architekturze elektrycznej sterownika: każda inna płyta w systemie — procesor, interfejs serwo, płyty we/wy, połączenia panelu operatora — zależy od zasilacza, który dostarcza stabilne, prawidłowo regulowane napięcia stałe w określonych tolerancjach.

Konstrukcje zasilaczy FANUC przekształcają przychodzące zasilanie prądu przemiennego (zazwyczaj 200–240VAC w maszynach, w których najczęściej występują sterowniki FANUC) za pomocą regulowanej topologii przetwornicy impulsowej, aby wytworzyć wiele szyn napięcia stałego wymaganych przez elektronikę systemu.

Podejście z przetwornicą impulsową — zamiast starszego podejścia z regulatorami liniowymi — zapewnia wysoką sprawność (zasilacz generuje mniej ciepła odpadowego przy danej mocy wyjściowej), szeroką tolerancję napięcia wejściowego (system pozostaje stabilny w całym międzynarodowym zakresie zasilania prądem przemiennym bez ręcznej regulacji napięcia) i szybką reakcję na przejściowe obciążenia (pętla sterowania przetwornicy dostosowuje cykl pracy impulsów w ciągu mikrosekund, gdy nowy moduł pobiera prąd, zapobiegając spadkom napięcia, które mogłyby spowodować błędy logiczne w obwodach sterowania).

Umiejscowienie płyty A16B-2203-0661 w sterowniku — niezależnie od tego, czy jest to samodzielna płyta zasilacza, czy zintegrowana z zespołem płyty bazowej — jest zgodne ze standardową praktyką montażu fizycznego FANUC dla jej generacji.

Podobnie jak inne płyty zasilające z serii A16B-2203 (w szczególności -0370 dla R-J3iB i -0910 dla sterowników R-30iA/R-30iB), płyta -0661 jest zaprojektowana do ciągłego dostarczania pełnej znamionowej mocy wyjściowej w środowisku termicznym sterownika, z obwodami zabezpieczającymi, które reagują na przeciążenie, przepięcie i przegrzanie, zanim dojdzie do jakichkolwiek uszkodzeń.

Kluczowe specyfikacje

Dlaczego płyty zasilaczy ulegają awarii — i dlaczego są ważne

W hierarchii konserwacji sterowników CNC i robotów, płyta zasilacza znajduje się na szczycie rankingu krytyczności. Awaria płyty zasilacza powoduje całkowite zatrzymanie całego sterownika — brak wykonania kodu procesora, brak sterowania serwo, brak reakcji panelu operatora.

Każda płyta, moduł i obwód znajdujący się poniżej jest równie dotknięty, ponieważ wszystkie dzielą to samo źródło zasilania.

To sprawia, że płyta zasilacza jest zarówno najważniejszą płytą w systemie (ponieważ wszystko inne od niej zależy), jak i, w praktyce, jedną z częściej wymienianych płyt, ponieważ wytrzymuje warunki, które przyspieszają zużycie komponentów.

Głównym mechanizmem zużycia jest cykliczne obciążenie termiczne kondensatorów elektrolitycznych.

Kondensatory elektrolityczne są koniem roboczym obwodów zasilania — magazynują energię podczas cyklu przełączania przetwornicy, filtrują tętnienia napięcia wyjściowego i utrzymują stabilne napięcia zasilania podczas przejściowych zmian obciążenia.

Zawierają ciekły elektrolit, który jest niezbędny do ich pojemności i ESR (równoważnej rezystancji szeregowej), a elektrolit ten powoli odparowuje z czasem, szczególnie w podwyższonych temperaturach.

W miarę wyczerpywania się elektrolitu, pojemność maleje, a ESR rośnie — prowadząc do zwiększonych tętnień napięcia wyjściowego, pogorszonej odpowiedzi przejściowej, a ostatecznie do niestabilności lub całkowitej awarii regulowanego wyjścia.

Szybkość parowania elektrolitu jest silnie zależna od temperatury: na każde 10°C wzrostu temperatury pracy powyżej temperatury znamionowej kondensatora, żywotność skraca się o połowę.

Sterowniki CNC i robotów zainstalowane w nieklimatyzowanych środowiskach produkcyjnych lub w konfiguracjach szaf z niewystarczającym przepływem powietrza chłodzącego mogą doświadczać przyspieszonego starzenia się kondensatorów.

Zasilacz, który zapewnia 15–20 lat niezawodnej pracy w dobrze chłodzonym, kontrolowanym temperaturowo środowisku, może wykazywać objawy awarii kondensatorów po 8–10 latach w gorącym środowisku fabrycznym.

Objawy awarii zasilacza i ich przyczyny

Awarie zasilacza objawiają się charakterystycznymi symptomami, które odzwierciedlają naturę awarii:

Całkowita utrata zasilania sterowania: Sterownik w ogóle się nie włącza po podaniu głównego zasilania. Wszystkie kontrolki są wyłączone, panel operatora jest ciemny, a wentylatory chłodzące nie działają. Wskazuje to na całkowitą awarię zasilacza — zazwyczaj uszkodzony tranzystor przełączający po stronie pierwotnej, przepalony bezpiecznik pierwotny lub katastrofalna awaria prostownika wejściowego.

Całkowita awaria często następuje nagle, czasami po przepięciu lub zdarzeniu udaru prądowego.

Niestabilny system z okresowymi alarmami: Sterownik działa, ale generuje losowe alarmy, które nie korelują z żadną konkretną funkcją maszyny, znikają po cyklu zasilania i powtarzają się nieprzewidywalnie.

Jest to klasyczny obraz degradacji kondensatorów związanej z wiekiem — napięcie wyjściowe zasilacza mieści się w specyfikacji przy lekkim obciążeniu i temperaturze pokojowej, ale spada poniżej specyfikacji przy pełnym obciążeniu modułu lub w podwyższonej temperaturze szafy.

Cyfrowe obwody logiczne w modułach CNC są wrażliwe na napięcie zasilania — nawet 5% spadek na szynie +5V może spowodować błędy logiczne, które objawiają się jako alarmy systemowe lub nieprawidłowe wykonanie programu.

Alarm przegrzania: Obwód zabezpieczenia termicznego zasilacza wykrywa, że tranzystor przełączający lub transformator przekracza bezpieczną temperaturę i wyłącza zasilanie.

Może to wskazywać na uszkodzony wentylator chłodzący w szafie, zablokowane ścieżki wentylacyjne lub — na samej płycie — zwiększone rozpraszanie mocy z powodu zdegradowanych komponentów, które generują więcej ciepła niż normalnie, aby utrzymać tę samą moc wyjściową.

Awaria jednej szyny wyjściowej: Sterownik częściowo się włącza — niektóre funkcje działają, inne nie.

Szyna +5V może być sprawna (procesor i logika działają), podczas gdy szyna +24V jest nieobecna (płyty we/wy i obwody przekaźników nie reagują).

Ta selektywna awaria wskazuje na konkretną gałąź obwodu zasilacza i zazwyczaj jest możliwa do naprawy na poziomie komponentów.

Konserwacja zapobiegawcza dla zasilaczy o długiej żywotności

Żywotność płyty A16B-2203-0661 można przedłużyć dzięki proaktywnym praktykom konserwacyjnym:

Planowana wymiana kondensatorów — pełna wymiana kondensatorów elektrolitycznych zasilacza przy użyciu nowych komponentów o odpowiedniej klasie temperaturowej — jest najskuteczniejszym działaniem zapobiegawczym. Większość specjalistycznych centrów serwisowych FANUC obejmuje wymianę kondensatorów jako standardową część odnowienia zasilacza, niezależnie od zgłaszanych objawów.

Wykonanie tego działania proaktywnie co 10 lat (lub wcześniej w gorących środowiskach) eliminuje najczęstszy tryb awarii, zanim spowoduje nieplanowany przestój produkcji.

Konserwacja chłodzenia szafy — zapewnienie, że wentylatory chłodzące szafy są sprawne, że filtry powietrza są czyste i nie ograniczają przepływu powietrza, oraz że temperatura otoczenia w obszarze szafy sterownika nie przekracza stale znamionowej temperatury pracy sterownika CNC — jest równie ważne.

Żywotność kondensatorów jest silnie zależna od temperatury; każdy stopień redukcji temperatury pracy zasilacza wydłuża żywotność kondensatorów w mierzalny sposób.

FAQ

P1: Sterownik włącza się na krótko, a następnie wyłącza, a wentylatory chłodzące działają przez sekundę lub dwie. Czy jest to usterka zasilacza?

Ten objaw — krótkie włączenie, a następnie natychmiastowe wyłączenie — jest zgodny z zadziałaniem zabezpieczenia przed przeciążeniem. Zasilacz uruchamia się, dostarcza zasilanie do modułów, wykrywa, że całkowity pobór prądu przekracza próg zabezpieczenia nadprądowego i wyłącza się, aby zapobiec uszkodzeniu.

Częste przyczyny: zwarty moduł (instaluj moduły pojedynczo, aby zidentyfikować wadliwy), uszkodzony kondensator w filtrze wyjściowym zasilacza, który objawia się jako chwilowe zwarcie podczas uruchamiania, lub rzeczywiste pogorszenie progu ograniczenia prądu zasilacza z powodu zużytych rezystorów pomiarowych.

Usunięcie wszystkich modułów poniżej i włączenie zasilacza samodzielnie (jeśli konstrukcja na to pozwala) pomaga ustalić, czy usterka leży w zasilaczu, czy w module.

P2: Czy można użyć multimetru warsztatowego do przetestowania A16B-2203-0661 przed instalacją?

Multimetr może zweryfikować napięcia wyjściowe, jeśli płyta może być zasilana na stole z obciążeniem zastępczym, które przybliża rzeczywiste obciążenie sterownika — testowanie bez obciążenia lub z minimalnym obciążeniem może wykazać prawidłowe napięcia, nawet jeśli zasilacz nie jest w stanie utrzymać regulacji przy rzeczywistych warunkach obciążenia z powodu marginalnych kondensatorów.

Test warsztatowy jest bardziej informacyjny niż brak testu, ale ostatecznym testem jest działanie w rzeczywistym sterowniku z zainstalowanym pełnym zestawem modułów.

Jeśli dostępny jest tester FANUC w centrum serwisowym, zapewnia to najwyższą pewność co do wydajności płyty przed wysyłką.

P3: Po wymianie A16B-2203-0661, czy należy ponownie skonfigurować jakieś parametry lub ustawienia w sterowniku CNC?

Sama płyta zasilacza nie zawiera żadnych danych programowalnych ani ustawień — nie ma pamięci ani rejestrów konfigurowalnych przez użytkownika. Jej wymiana nie wymaga zmian parametrów w sterowniku CNC. Jednakże, jeśli awaria zasilacza była na tyle poważna, że spowodowała niekontrolowane zdarzenie napięciowe na szynach zasilania sterownika CNC przed zadziałaniem obwodów zabezpieczających, możliwe jest uszkodzenie danych w modułach SRAM (przechowywanie parametrów i programów).

Po każdej wymianie zasilacza w wyniku poważnej awarii, przed oddaniem maszyny do produkcji należy zweryfikować, czy wszystkie parametry sterownika CNC są nienaruszone, sprawdzając krytyczne wartości w porównaniu z ostatnią znaną dobrą kopią zapasową.

P4: Jak potwierdzić prawidłową znamionową napięcia zasilacza zamiennego dla A16B-2203-0661?

Zasilacz jest zaprojektowany dla standardowego zakresu napięcia wejściowego sterowników FANUC — zazwyczaj 200–240VAC, co obejmuje międzynarodowy zakres napięcia zasilania przemysłowego.

A16B-2203-0661 jest płytą o stałej konfiguracji i nie wymaga wyboru zakresu napięcia ani ustawień zworków dla różnych napięć zasilania w obsługiwanym zakresie.

Specyfikacja napięcia wejściowego płyty jest potwierdzana z dokumentacji produktu FANUC lub z etykiety oryginalnej płyty.

Schemat podłączenia zasilania sterownika CNC w dokumentacji elektrycznej maszyny również określa specyfikację napięcia wejściowego.

P5: Czy A16B-2203-0661 jest naprawialna, jeśli uległa awarii z powodu problemu z kondensatorem, a nie z powodu katastrofalnej awarii komponentu?

Tak. Awaria kondensatora jest jednym z najbardziej łatwych do naprawy scenariuszy dla płyty zasilacza — uszkodzone kondensatory można zidentyfikować poprzez inspekcję wizualną (spuchnięte lub przeciekające), pomiar ESR odpowiednim testerem, lub po prostu poprzez planowaną wymianę opartą na wieku.

Specjalistyczne centra serwisowe FANUC rutynowo wykonują tę naprawę, używając kondensatorów dopasowanych do oryginalnych pod względem napięcia, pojemności, klasy temperaturowej i wymiarów fizycznych.

W pełni wymienione kondensatory i przetestowane A16B-2203-0661 od kompetentnego centrum serwisowego stanowi skuteczną i opłacalną alternatywę dla zakupu nowej lub używanej płyty po pełnej cenie rynkowej.
