A16B-2203-0662 | Płytka okablowania serwa FANUC αis SVM1-160i — A06B-6114-H106 / 160A szczytowa / płytka sterująca A20B-2100-0740

SVM1-160i — Wysokoprądowy moduł jednoosiowy

FANUC αis SVM1-160i (A06B-6114-H106) to drugi co do wielkości prąd znamionowy w gamie jednoosiowych serwowzmacniaczy αis — szczytowe wyjście serwo 160 A do napędzania serwosilników o dużej ramie na osiach ciężkich obrabiarek.

Dla kontekstu, pełny zakres αis SVM1 obejmuje skale od SVM1-20i (20A) do SVM1-360i (360A). 160A modułu SVM1-160i umieszcza go w obszarze ciężkich zastosowań — maszyny wybierające ten moduł obejmują:

Duże poziome centra obróbcze:Osie X i Y ze znaczną masą stołu, wymagające wysokiego szczytowego momentu obrotowego do przyspieszenia posuwu szybkiego.

Stoły obrotowe do dużych obciążeń:Systemy pozycjonowania dla dużych zmieniaczy palet lub urządzeń wielostronnych, gdzie masa zestawu palet wymaga stałego, wysokiego prądu serwo.

Duże osie szlifierki:Tam, gdzie precyzyjne pozycjonowanie przy dużej sile szlifowania wymaga zarówno wysokiego prądu, jak i dużej sztywności serwomechanizmu.

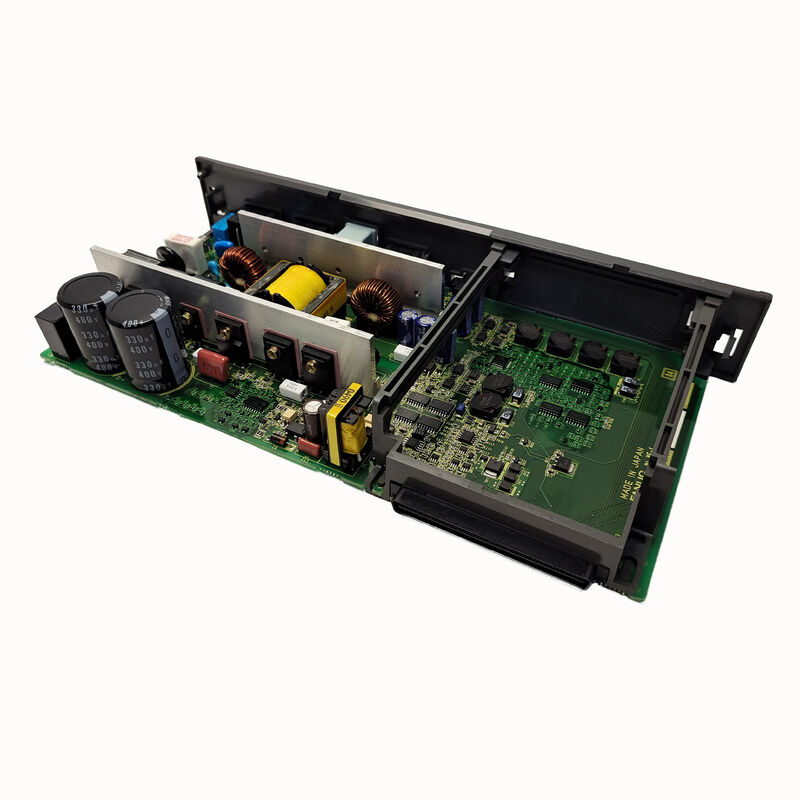

A16B-2203-0662 to płytka okablowania dla tego modułu 160A — zapewniająca cały sprzęt do połączeń wysokoprądowych wewnątrz obudowy SVM1-160i.

Kluczowe dane techniczne

Rodzina płytek okablowania αis SVM1 — dopasowanie płytek do aktualnych parametrów znamionowych

Każdy prąd znamionowy w zakresie αis SVM1 wykorzystuje określoną płytkę okablowania, natomiast płytka sterująca może być współdzielona dla różnych wartości znamionowych:

Parametry znamionowe SVM1-160i wynoszące 160 A wymagają urządzeń IGBT, przewodów magistrali i czujników prądowych fizycznie większych niż te w modułach 40 A lub 80 A — dlatego płytka okablowania (A16B-2203-0662) ma inny numer części niż jej rodzeństwo o niższym prądzie.

Scenariusze zastosowań

Usterka płytki okablowania serwa SVM1-160i:W module FANUC αis SVM1-160i (A06B-6114-H106) pojawia się usterka powiązana z płytką okablowania — awaria połączenia bramki IGBT, która przerywa wyjście przemiennika na jednej fazie. Wymieniono A16B-2203-0662, przywracając prawidłowe trójfazowe wyjście serwa.

Konserwacja serwonapędu osi ciężkiej:Ciężki moduł serwo osi X w dużym poziomym centrum obróbczym przechodzi planową konserwację. Płytka okablowania A16B-2203-0662 zostaje wymieniona wraz z płytą sterującą A20B-2100-0740 w ramach całkowitej wymiany zestawu płytek wewnętrznych.

Często zadawane pytania

P1: Czy A16B-2203-0662 jest specyficzny dla SVM1-160i, czy też obejmuje inne parametry αis SVM1?

A16B-2203-0662 to specjalna płytka okablowania przeznaczona wyłącznie dla SVM1-160i (A06B-6114-H106). Instrukcja konserwacji FANUC αis (B-65285EN/03) potwierdza, że ​​każdy prąd znamionowy wykorzystuje własną płytkę okablowania — 0660 dla 40i, 0661 dla 80i, 0662 dla 160i, 0625 dla 360i. Tablice te nie są wymienne pomiędzy ocenami.

P2: Jaka płytka sterująca pasuje do A16B-2203-0662?

Instrukcja konserwacji FANUC αis potwierdza: SVM1-160i (A06B-6114-H106) wykorzystuje płytkę okablowaniaA16B-2203-0662i płytka sterującaA20B-2100-0740. A20B-2100-0740 jest wspólny dla obu SVM1-160i, zapewniając kontrolę prądu HRV i interfejs FSSB dla tego modułu 160A.

P3: Jakie zasady bezpieczeństwa obowiązują przed uzyskaniem dostępu do A16B-2203-0662 wewnątrz SVM1-160i?

SVM1-160i zawiera większą baterię kondensatorów niż mniejsze warianty SVM1 ze względu na wyższą moc znamionową. Więcej energii jest magazynowane w szynie DC przy tym samym napięciu szyny. Postępuj zgodnie z czasem oczekiwania na rozładowanie zalecanym w instrukcji konserwacji FANUC i sprawdź go za pomocą skalibrowanego woltomierza prądu stałego przed otwarciem obudowy modułu.

P4: Czy wymiana A16B-2203-0662 wymaga ponownego wprowadzenia parametrów osi serwa?

Nie. Parametry serwo (identyfikator silnika, typ enkodera, wzmocnienia, ograniczenia prądu) znajdują się w głównej pamięci parametrów CNC. Wymiana płytki elektrycznej nie ma wpływu na żaden zapisany parametr. Po zamontowaniu modułu zamiennego i przywróceniu modułu CNC ponownie nawiązuje komunikację z serwo FSSB i stosuje istniejące parametry dla osi 160A.

P5: Czy A16B-2203-0662 jest używany tylko w serii αis, czy także w standardowej serii αi (innej niż S)?

A16B-2203-0662 potwierdzono dla serii αis SVM1-160i (A06B-6114-H106). Standardowa seria αi SVM1 (A06B-6096-H105 dla SVM1-80 przy 80 A jako największy standardowy SVM1) osiąga maksymalnie 80 A — nie ma standardowego αi SVM1-160i. Oznaczenie 160i jest dostępne wyłącznie w serii αis Enhanced. A16B-2203-0662 jest zatem α jest specyficzny.
