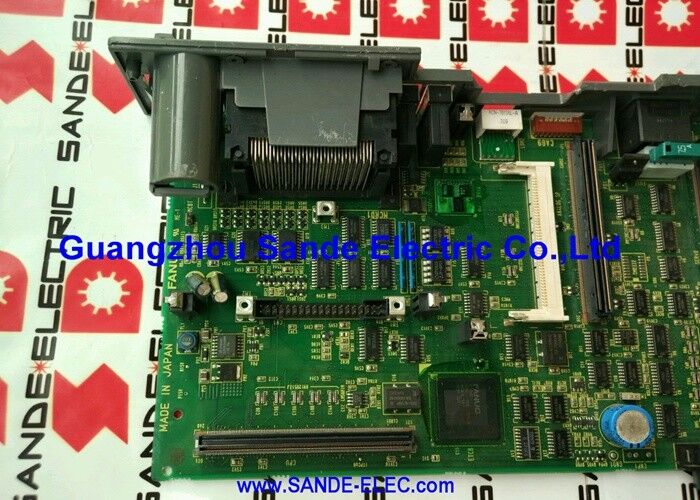

FANUC PCB BOARD A16B-2203-0670 A16B22030670 A16B-22O3-O67O

A16B-2203-0670∙ FANUC A16B-2203-067x Alfa-I SVM Servo Wiring Board A06B-6114 Series CNC Servo Drive PCB

A16B-2203-067x Rodzina płyt serwoprzewodowych Alpha-I SVM

A16B-2203-0670 jest pierwszą płytą w serii A16B-2203-067x potwierdzoną rodzinę płyt okablowych dla modułów serwo SVM serii FANUC Alpha-I (seria A06B-6114).Zakres ten jest potwierdzany na wielu sesjach z kolejnymi komisjami na blisko powiązanych stanowiskach:

A16B-2203-0670 at position 0670 precedes the confirmed SVM2-80/80i (0673) and SVM2-80/160i (0674) boards — consistent with an earlier SVM variant or a related wiring board function within the same A06B-6114 Alpha-I drive family.

Kluczowe informacje o produkcie

Rola płyty okablowania alfa-I SVM

W architekturze FANUC Alpha-I SVM płyta okablowania (A16B-2203-067x) obsługuje funkcje routingu sygnału i interfejsu w serwomodule:

Routing napędu bramy:Przenosi sygnały napędu bramy PWM z karty sterującej FSSB do modułów tranzystorowych mocy IGBT, kontrolując, kiedy każdy tranzystor przełącza się w celu wytworzenia wymaganego prądu silnika.

Obecne opinie:Przewoduje sygnały sprzężenia zwrotnego prądu z rezystorów przesunięcia etapu zasilania z powrotem na kartę sterowania, zapewniając pomiar prądu silnika w czasie rzeczywistym dla pętli sterowania prądem.

Interfejs zewnętrznego złącza:Zapewnia pozycje zewnętrznych złączy napędowych dla kabli światłowodowych FSSB, złączy kodera silnika i sygnałów I/O.

Scenariusze zastosowania

Złamanie kabli Alfa-I SVM:Po zweryfikowaniu karty sterowania FSSB i tranzystorów zasilania identyfikuje się płytę okablowania A16B-2203-0670.Zmiana przywraca prawidłowe wewnętrzne sterowanie sygnałem.

Planowana konserwacja modułu serwowego:W ramach remontu wymieniono płyta przewodów A16B-2203-0670.

Częste pytania

P1: Jak potwierdzić, że A16B-2203-0670 jest prawidłową płytą okablowania dla mojego serwomodułu Alpha-I?

Czytaj numer części z etykiety zainstalowanej płyty wewnątrz modułu serwo. Jeśli jest to A16B-2203-0670, jest to potwierdzona wymiana.Odniesienie krzyżowe z numerem modelu przedniej tablicy oznaczeniowej modułu serwo i stosowną tabelą przypisania PCB w podręczniku obsługi serwo wzmacniacza FANUC Alpha.

P2: Czy A16B-2203-0670 jest wymienny z A16B-2203-0671, 0673 lub 0674?

Każda płyta okablowania w rodzinie 067x jest specyficzna dla przypisanego modelu napędu, rozmieszczenie PCB, pozycje złączy i interfejs modułu tranzystorowego różnią się między płytami.A16B-2203-0670 nie może zastąpić 0671, 0673, 0674 lub 0675. Przed złożeniem zamówienia należy potwierdzić prawidłową tablicę na etykiecie z numerem części zainstalowanej jednostki.

P3: Jakie środki ostrożności stosuje się przed dostępem do A16B-2203-0670 wewnątrz modułu serwowego?

Wyłączyć zasilanie i odblokować zasilanie serwo napędu.Autobus prądu stałego Alpha-I SVM utrzymuje ładunek po wyłączeniu zasilania sieciowego. Przed otwarciem modułu należy sprawdzić, czy napięcie jest poniżej 30 V przy użyciu skalibrowanego voltmetru prądu stałego. Trzymaj A16B-2203-0670 za pomocą antystatycznego paska do nadgarstka na powierzchni zabezpieczonej przed ESD.

P4: Czy wymiana A16B-2203-0670 wymaga zmian parametrów servo?

Nie, parametry serwo znajdują się w pamięci głównej CNC i nie są pod wpływem wymiany kabli.CNC pobiera parametry serwo podczas inicjacji włączenia. Zweryfikować prawidłową odpowiedź servo przy niskiej prędkości przed powrotem do produkcji.
