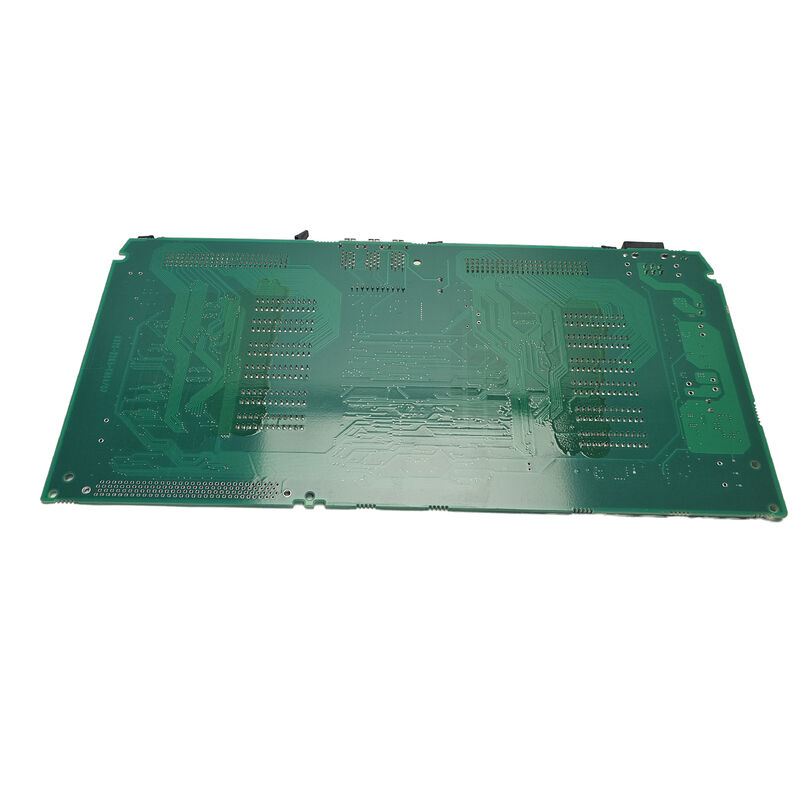

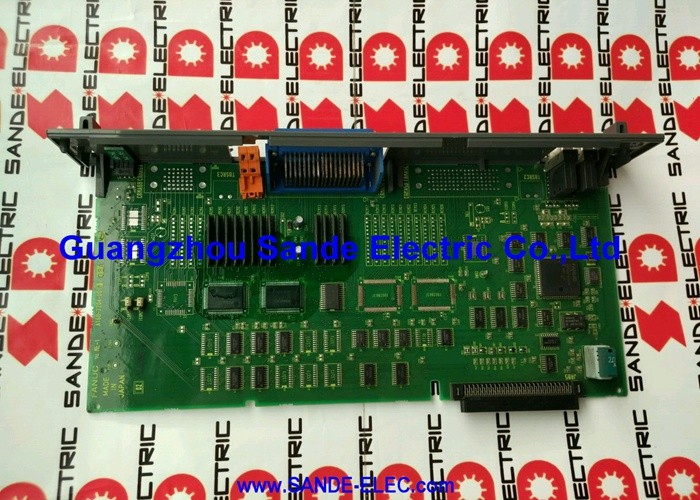

FANUC PCB BOARD A16B-2203-0671 A16B22030671 A16B-22O3-O671

A16B-2203-0671 | Płytka okablowania serwonapędu FANUC A16B-2203-067x Alpha-I SVM — PCB serwonapędu serii A06B-6114

A16B-2203-067x — Rodzina płytek okablowania serwa Alpha-I SVM

A16B-2203-0671 należy do gamy A16B-2203-067x — potwierdzonej rodziny płytek okablowania do modułów serwo serii Alpha-I firmy FANUC (seria A06B-6114). Instrukcja konserwacji FANUC B-65285EN/03 potwierdza, że ​​ten asortyment obejmuje płytki okablowania dla dwuosiowych i wieloosiowych napędów Alpha-I SVM (moduł serwo):

A16B-2203-0671 o najniższym numerze w tej rodzinie obsługuje zdefiniowany wariant napędu SVM w zakresie modułów serwo A06B-6114 Alpha-I.

Kluczowe informacje o produkcie

Alpha-I SVM — rola płytki okablowania

W architekturze SVM serii FANUC Alpha-I płytka okablowania (A16B-2203-067x) służy jako wewnętrzne prowadzenie sygnału i płytka interfejsu w obudowie modułu serwo. Łączy:

Stopień mocy do karty sterującej:Ścieżki sygnałowe pomiędzy modułami tranzystorów mocy IGBT a kartą sterującą FSSB (Fibre-optic Servo Serial Bus) — przenoszące sygnały sterujące bramką, prądowe sprzężenie zwrotne i sygnały zabezpieczające.

Złącza interfejsu zewnętrznego:Zewnętrzne złącza przemiennika — dla połączenia światłowodowego CNC FSSB, kabli sprzężenia zwrotnego enkodera i sygnałów we/wy — są zamontowane na płycie okablowania i poprowadzone przez nią.

Obwody zabezpieczające i monitorujące:Sygnały zabezpieczenia termicznego z modułów tranzystorów mocy i obwodów monitorowania szyny DC łączą się poprzez płytkę okablowania z logiką zabezpieczeń karty sterującej.

Scenariusze zastosowań

A06B-6114 Usterka płytki okablowania modułu serwa:W module serwo FANUC Alpha-I SVM występują wewnętrzne błędy sygnału — prawidłowe działanie zasilania i karty sterującej, ale awarie sygnałów między płytami. Płytka okablowania A16B-2203-0671 została zidentyfikowana. Wymiana przywraca prawidłowe prowadzenie sygnału w module serwa.

Remont modułu serwa:Moduł serwo FANUC Alpha-I przechodzi kompleksową konserwację wewnętrzną. W ramach odnowienia wewnętrznego zestawu PCB wymieniona została płytka okablowania A16B-2203-0671.

Często zadawane pytania

P1: Jak sprawdzić, czy A16B-2203-0671 to płytka okablowania mojego modułu serwo Alpha-I?

Przeczytaj numer części z etykiety zainstalowanej płytki wewnątrz modułu serwa. Jeśli widnieje na nim napis A16B-2203-0671, jest to potwierdzony zamiennik. Odsyłacz do numeru modelu modułu serwo (na przedniej tabliczce znamionowej przemiennika) i tabeli przyporządkowania płytek drukowanych PCB w odpowiedniej instrukcji konserwacji serwowzmacniacza FANUC Alpha.

P2: Czy płytka okablowania (A16B-2203-0671) jest taka sama jak karta sterująca (A16B-2100-074x)?

Nie. Alpha-I SVM zawiera wiele płytek PCB z różnymi funkcjami. Płytka okablowania (A16B-2203-067x) obsługuje wewnętrzne prowadzenie sygnału i interfejs złącza zewnętrznego. Karta sterująca FSSB (A16B-2100-074x lub A16B-2101-004x) obsługuje komunikację CNC, pętlę prędkości i algorytm sterowania serwomechanizmem. Aby moduł serwo mógł działać, oba muszą działać prawidłowo.

P3: Jakie środki ostrożności obowiązują przed uzyskaniem dostępu do płytki okablowania wewnątrz modułu serwo Alpha-I?

Całkowicie wyłącz system CNC i serwomechanizm. Kondensatory szyny DC modułu serwa utrzymują niebezpieczne wysokie napięcie po odłączeniu zasilania sieciowego — przed otwarciem modułu sprawdź, czy szyna DC rozładowała się poniżej 30 V DC, używając skalibrowanego woltomierza. Postępuj zgodnie z procedurami bezpieczeństwa obowiązującymi w instrukcji konserwacji serwowzmacniacza FANUC.

P4: Czy wymiana A16B-2203-0671 wymaga zmiany parametrów serwa?

Nie. Parametry serwo znajdują się w głównej pamięci parametrów CNC. Po zamontowaniu zamiennej płytki okablowania i ponownym złożeniu modułu serwa system CNC pobiera parametry serwa do modułu podczas inicjalizacji po włączeniu zasilania. Przed powrotem do produkcji sprawdź poprawną reakcję serwomechanizmu na wszystkich podłączonych osiach.
