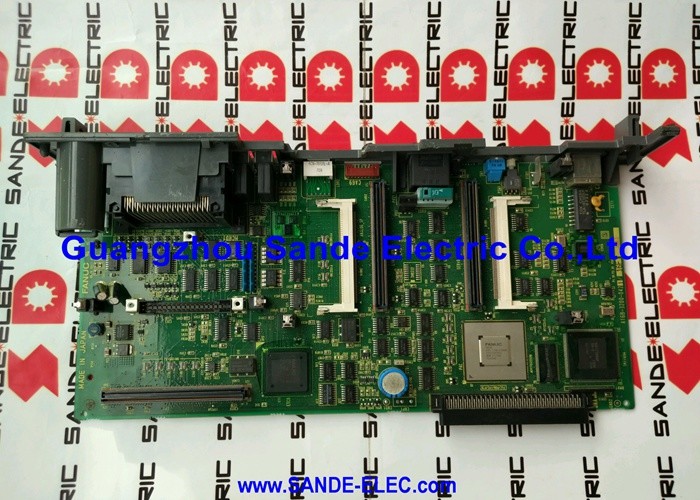

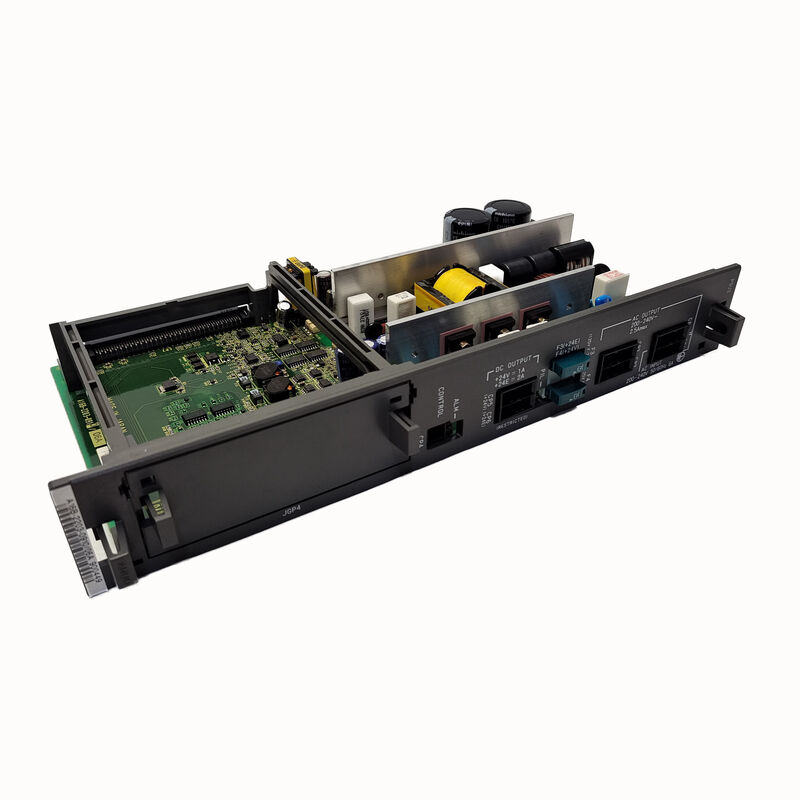

FANUC PCB BOARD A16B-2203-0673 A16B22030673 A16B-22O3-O673

A16B-2203-0673 | Płytka okablowania serwa FANUC Alpha-I SVM2-80/80i — A06B-6114-H209 / dwuosiowa 80A+80A / FSSB / 200V

A06B-6114-H209 — Moduł serwo SVM2-80/80i

Instrukcja konserwacji FANUC B-65285EN/03 potwierdza: A16B-2203-0673 to płytka okablowania dla modułu serwo A06B-6114-H209 SVM2-80/80i. Jest to dwuosiowy wariant 80A/80A rodziny SVM (moduł serwo) firmy FANUC Alpha-I — dwuosiowy wzmacniacz serwo obsługujący dwie osie obrabiarek CNC z jednego kompaktowego modułu.

Oznaczenie SVM2-80/80i koduje kluczowe specyfikacje napędu:

• SVM= Moduł serwo (zintegrowany napęd dwuosiowy)
• 2= Dwa kanały osi serwa
• 80/80= Szczytowa obciążalność prądowa 80A na każdej osi
• I= i-type (generacja Alpha-I, cyfrowy interfejs komunikacyjny FSSB)

Kluczowe dane techniczne

Płytka okablowania a karta sterująca — dwie różne płytki PCB

Moduł serwo A06B-6114-H209 zawiera dwie główne płytki PCB o różnych funkcjach:

Płytka elektryczna (A16B-2203-0673 — ten produkt):Wewnętrzna płytka prowadząca sygnał. Przenosi sygnały sterujące bramką z karty sterującej FSSB do modułów tranzystorów mocy IGBT, kieruje prądowe sprzężenie zwrotne z rezystorów bocznikowych tranzystora z powrotem do karty sterującej i zapewnia interfejs złącza zewnętrznego — w tym złącza światłowodowe FSSB, złącza enkodera silnika i zaciski we/wy.

Karta sterująca FSSB (A16B-2100-074x / A16B-2101-004x):Karta inteligencji serwa. Komunikuje się z systemem CNC poprzez magistralę szeregową FSSB, wykonuje pętle sterowania prędkością i prądem oraz generuje polecenia napędu bramki PWM, które płytka okablowania kieruje do stopnia mocy IGBT.

Kiedy w module serwo wystąpią awarie, pierwszym krokiem jest identyfikacja, która płytka PCB uległa awarii — awarie płytki okablowania zwykle objawiają się problemami z routingiem sygnału lub awariami interfejsu złącza, podczas gdy awarie karty sterującej powodują błędy komunikacji FSSB lub alarmy algorytmu sterowania.

Scenariusze zastosowań

Usterka płytki okablowania SVM2-80/80i:W serwosystemie CNC FANUC Alpha-I występują wewnętrzne błędy modułu w napędzie 80/80i. Karta kontrolna FSSB testuje prawidłowo. Płytka okablowania A16B-2203-0673 została zidentyfikowana jako błąd prowadzenia sygnału. Wymiana przywraca prawidłową pracę napędu.

Wewnętrzna konserwacja modułu serwa:Moduł serwo SVM2-80/80i maszyny produkcyjnej przechodzi konserwację wewnętrzną. Moduł A16B-2203-0673 zostaje wymieniony wraz z modułami tranzystorów mocy w ramach kompleksowego remontu modułu serwo.

Często zadawane pytania

P1: Jak sprawdzić, czy A16B-2203-0673 to właściwa płytka okablowania dla mojego modułu serwo?

Zidentyfikuj model modułu serwo na jego przedniej tabliczce znamionowej — jeśli widnieje na nim napis A06B-6114-H209 lub A06B-6114-C209, A16B-2203-0673 jest potwierdzoną płytką okablowania. Instrukcja konserwacji FANUC B-65285EN/03 potwierdza to przypisanie w tabeli PCB Alpha-I SVM2. Przeczytaj także etykietę na samej zainstalowanej płycie.

P2: Które alarmy serwomechanizmu konkretnie wskazują na usterkę płytki okablowania, a nie na usterkę karty sterującej?

Awarie płytki okablowania powodują zazwyczaj: awarie ścieżki sygnału optycznego FSSB (jeśli transceiver optyczny znajduje się na płytce okablowania), anomalie sprzężenia zwrotnego prądu z obwodów wykrywania prądu tranzystora lub błędy sprzętowe specyficzne dla osi, w przypadku których połączenie stopnia mocy jest przerwane. Usterki karty sterującej (A16B-2100-074x) zazwyczaj powodują alarmy komunikacji FSSB (alarm SV 8 lub 9) lub błędy sterowania prędkością. Rozróżnienie tych dwóch wymaga sprawdzenia izolacji z odpowiednią dokumentacją konserwacji serwowzmacniacza.

P3: Czy płytkę okablowania A16B-2203-0673 można wymienić bez wymiany tranzystorów mocy IGBT?

Tak. Płytka okablowania i moduły tranzystorowe IGBT są oddzielnymi elementami w A06B-6114-H209. Jeśli płyta okablowania uległa uszkodzeniu, ale moduły IGBT są sprawne elektrycznie (zweryfikowane za pomocą testu tranzystora), wymiany wymaga jedynie płytka okablowania. Jeśli jednak awaria płytki okablowania była spowodowana awarią IGBT (uszkodzenie nadprądowe), należy przetestować IGBT i w razie potrzeby wymienić przed zamontowaniem nowej płytki okablowania.

P4: Czy A16B-2203-0673 jest wymienny z A16B-2203-0674 (SVM2-80/160i) lub A16B-2203-0675 (SVM2-160/160i)?

Nie. Każda płytka okablowania jest specyficzna dla danego modelu przemiennika — układ PCB, połączenia modułów tranzystorowych i obwody wykrywania prądu są zoptymalizowane pod kątem konkretnego prądu znamionowego przemiennika. A16B-2203-0673 (80/80i), A16B-2203-0674 (80/160i) i A16B-2203-0675 (160/160i) nie są zamienne, mimo że obsługują tę samą rodzinę dysków SVM2.

P5: Jakie środki ostrożności i ESD obowiązują podczas obsługi A16B-2203-0673?

Uchwyt z uziemionym, antystatycznym paskiem na nadgarstek na powierzchni odpornej na ESD. Przed otwarciem modułu serwo: wyłącz i zablokuj zasilanie sieciowe, a następnie przed uzyskaniem dostępu do elementów wewnętrznych sprawdź, czy szyna DC rozładowała się poniżej 30 V, używając skalibrowanego woltomierza. Szyna DC SVM2-80/80i działa przy napięciu około 280 V DC (z wejścia 200 V AC) i utrzymuje ładunek po odłączeniu zasilania.
