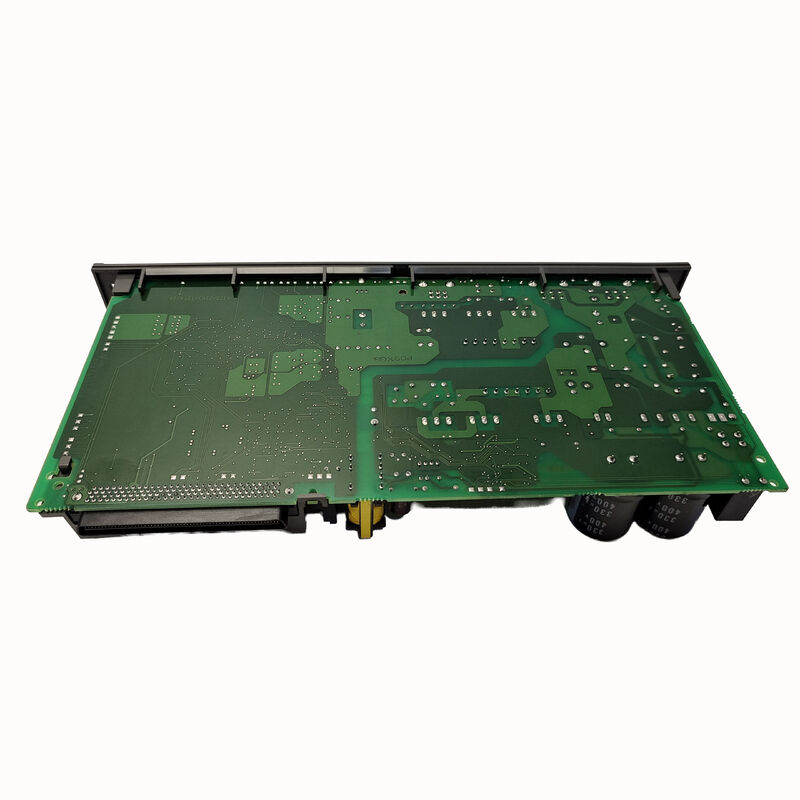

A16B-2203-0674 | Płytka okablowania serwa FANUC Alpha-I SVM2-80/160i — A06B-6114-H210 / asymetryczna, dwuosiowa 80A+160A

SVM2-80/160i — asymetryczny napęd dwuosiowy

Instrukcja konserwacji FANUC B-65285EN/03 potwierdza, że ​​A16B-2203-0674 jest płytką okablowania dla A06B-6114-H210, który ma oznaczenie SVM2-80/160i. Oto asymetryczny wariant prądowy rodziny dwuosiowych serwonapędów SVM2:

Asymetryczny prąd znamionowy 80 A/160 A SVM2-80/160i sprawia, że ​​jest to preferowany napęd do obrabiarek CNC, w których dwie osie mają znacznie różne zapotrzebowanie na moc — na przykład oś Z o dużym obciążeniu (kolumna lub tłok) w połączeniu z osią Y o mniejszym obciążeniu lub oś posuwu stołu w połączeniu z osią precyzyjnego pozycjonowania.

Kluczowe dane techniczne

Rola płytki okablowania w SVM2-80/160i

Płytka okablowania A16B-2203-0674 obsługuje wewnętrzne prowadzenie sygnału specyficzne dla asymetrycznej architektury 80/160i. Kanały dwóch osi mają różne rozmiary modułów tranzystorowych — kanał 160 A wymaga większych modułów IGBT niż kanał 80 A — a układ PCB płytki okablowania i rozmiary przewodów odzwierciedlają te różne poziomy prądu.

Płytka elektryczna łączy:

• Sygnały sterujące bramką z karty sterującej FSSB do dwóch banków IGBT o różnej pojemności
• Prądowe sprzężenie zwrotne z dwóch obwodów wykrywania prądu o różnych wartościach znamionowych
• Zewnętrzne złącza światłowodowe FSSB do komunikacji CNC
• Dwa złącza kabla enkodera silnika (po jednym na kanał osi)

Scenariusze zastosowań

Usterka płytki okablowania SVM2-80/160i w układzie osi asymetrycznej:Sterowanie CNC FANUC z napędem SVM2-80/160i generuje alarmy serwo. Po sprawdzeniu karty sterującej i stopnia mocy, płytka okablowania A16B-2203-0674 zostaje zidentyfikowana jako usterka. Wymiana przywraca funkcję serwa dwuosiowego.

Identyfikacja wersji modułu serwo /07B:Potwierdzona wersja /07B jest odnotowana na etykiecie płytki. Przy zakupie należy potwierdzić wersję z etykiety zainstalowanej płyty, aby zapewnić zgodność z konkretną wersją sprzętową modułu serwa.

Często zadawane pytania

P1: Co odróżnia A16B-2203-0674 (SVM2-80/160i) od A16B-2203-0673 (SVM2-80/80i)?

Obie są płytkami okablowania dla dwuosiowych napędów SVM2 serii A06B-6114, ale dla różnych wariantów wydajności prądowej. A16B-2203-0673 obsługuje SVM2-80/80i (80A + 80A, równe osie). A16B-2203-0674 obsługuje SVM2-80/160i (80A + 160A, asymetryczny). Płytki nie są wymienne — układ PCB i rozmiary przewodów różnią się, aby dostosować się do różnych rozmiarów modułów tranzystorowych w kanale 160 A.

P2: Dlaczego maszyna miałaby używać asymetrycznego napędu 80 A/160 A zamiast dopasowanej pary?

SVM2-80/160i to optymalny wybór, gdy dwie osie w tej samej pozycji szafy mają znacząco różne wymagania dotyczące mocy. Użycie napędu asymetrycznego umożliwia prawidłowe dobranie stopnia mocy dla każdej osi — pozwala to uniknąć kosztów i wytwarzania ciepła w związku ze specyfikacją lżejszej osi o obciążalności 160 A, przy jednoczesnym zapewnieniu wystarczającego zapasu prądu dla cięższej osi.

P3: Czy A16B-2203-0674 współpracuje z tą samą kartą kontrolną FSSB co A16B-2203-0673?

Tak. Zarówno SVM2-80/80i, jak i SVM2-80/160i korzystają z tej samej rodziny kart sterujących FSSB (A16B-2100-074x lub A16B-2101-004x). Karta sterująca obsługuje algorytm cyfrowego serwomechanizmu i komunikację FSSB w identyczny sposób dla obu wartości znamionowych przemiennika – różni się jedynie płytka okablowania, aby dostosować się do różnych podzespołów stopnia mocy.

P4: Jakie środki ostrożności obowiązują podczas wymiany A16B-2203-0674 wewnątrz modułu serwa?

Wyłącz i zablokuj zasilanie sieciowe. Przed otwarciem modułu sprawdzić, czy szyna prądu stałego SVM2-80/160i rozładowała się poniżej 30 V, używając skalibrowanego woltomierza prądu stałego. SVM klasy 200 V działa z szyną prądu stałego o napięciu około 280 V — napięcie to utrzymuje się po odłączeniu zasilania. Trzymaj zamienną płytkę za pomocą antystatycznego paska na nadgarstek na powierzchni odpornej na wyładowania elektrostatyczne.

P5: Jak mogę potwierdzić, że A16B-2203-0674 to właściwa płytka okablowania dla mojego SVM2-80/160i?

Na przedniej tabliczce znamionowej modułu napędowego widnieje numer modelu A06B-6114-H210 (specyfikacja zamówienia) lub A06B-6114-C210 (specyfikacja jednostki) dla SVM2-80/160i. Instrukcja konserwacji FANUC B-65285EN/03 potwierdza A16B-2203-0674 jako przypisanie płytki okablowania. Przed zamówieniem wymiany sprawdź także numer części z etykiety na zainstalowanej płycie.
