A16B-2203-0675 | Płyta zasilająca serwo FANUC Alpha-I SVM2-160/160i — A06B-6114-H211 / Podwójny 160 A / 39 A / Największy dwuosiowy SVM

SVM2-160/160i — największy dwuosiowy moduł serwo

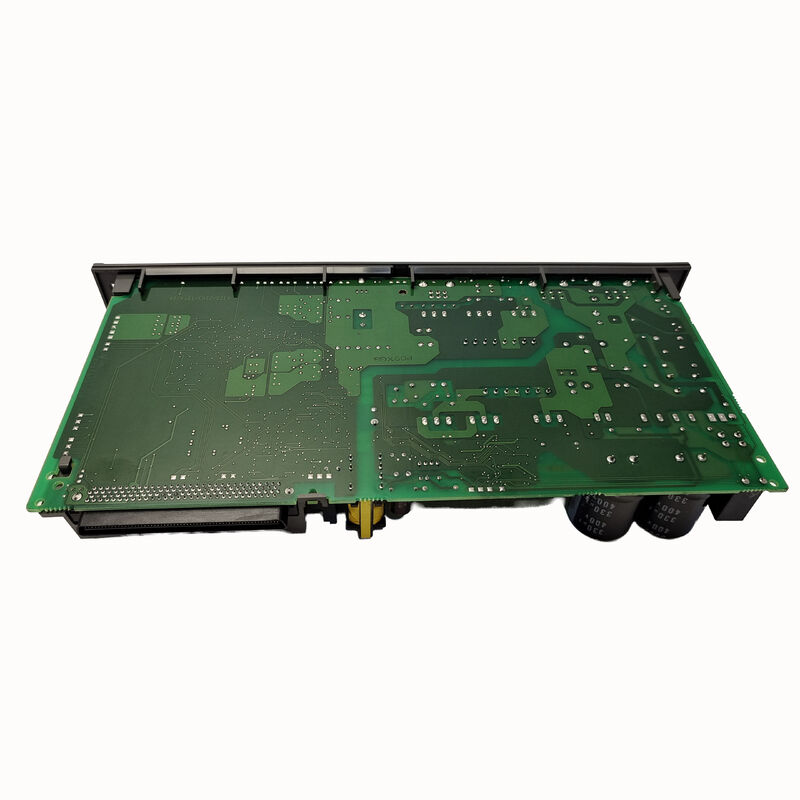

A06B-6114-H211 SVM2-160/160i to wariant o najwyższym natężeniu prądu w rodzinie dwuosiowych modułów serwo Alpha-I SVM2 firmy FANUC — największy dwuosiowy moduł serwo w serii AI. A16B-2203-0675 to płytka zasilania/okablowania, potwierdzona w instrukcji konserwacji FANUC B-65285EN/03.

Kompletna rodzina SVM2 potwierdza, że ​​A16B-2203-0675 jest na szczycie zakresu:

Kluczowe dane techniczne

Architektura z dwiema płytkami PCB — płytka zasilająca i karta sterująca

Moduł serwo A06B-6114-H211 zawiera dwie główne płytki PCB:

Płytka zasilająca/okablowania (A16B-2203-0675 — ten produkt):Kieruje sygnały sterujące bramką z karty sterującej do obu modułów tranzystorowych IGBT 160 A, przenosi prądowe sprzężenie zwrotne z rezystorów bocznikowych stopnia mocy i zapewnia wszystkie złącza interfejsu zewnętrznego — złącza światłowodowe FSSB, kable enkodera silnika i wejścia/wyjścia sygnału.

Karta kontrolna FSSB (A20B-2100-0741):Wykonuje pętle sterowania prędkością i prądem dla obu osi, komunikuje się z systemem CNC poprzez magistralę szeregową FSSB i generuje polecenia PWM, które płyta zasilania kieruje do tranzystorów IGBT.

Scenariusze zastosowań

Usterka płyty zasilania SVM2-160/160i:W serwosystemie FANUC Alpha-I z modułem 160/160i występują awarie stopnia mocy. Po sprawdzeniu tranzystorów IGBT 160 A i karty sterującej, płyta zasilania A16B-2203-0675 zostaje zidentyfikowana jako usterka. Wymiana przywraca wewnętrzne prowadzenie sygnału modułu serwa.

Konserwacja serwomechanizmu w dużym centrum obróbczym:Zakład produkcyjny utrzymuje system serwo w swoim wytrzymałym centrum obróbczym CNC. A16B-2203-0675 zostaje wymieniony w ramach kompleksowego remontu modułu SVM2-160/160i.

Często zadawane pytania

P1: Czy A16B-2203-0675 to ta sama płyta, którą zastosowano w A06B-6117-H211?

Obydwa modele A06B-6114-H211 i A06B-6117-H211 to moduły SVM2-160/160i, ale pochodzą z różnych wersji serii przetwornic — 6114 to wcześniejsza konstrukcja, 6117 to późniejsza wersja. A16B-2203-0675 potwierdzono zarówno dla A06B-6114-H211, jak i A06B-6117-H211. Sprawdź na tabliczce znamionowej zainstalowanego modułu, który model napędu jest zamontowany.

P2: Jak ciągła moc wyjściowa 39 A ma się do szczytowej wartości znamionowej tranzystora 160 A?

Wartość znamionowa tranzystora 160 A to maksymalny chwilowy prąd szczytowy, jaki może wytrzymać IGBT. Znamionowy ciągły prąd wyjściowy 39 A to ciągły prąd, który przemiennik ma dostarczać w normalnej pracy serwomechanizmu bez przegrzania. Duży stosunek wartości szczytowej (160 A) do wartości ciągłej (39 A) zapewnia rezerwę na przeciążenia serwomechanizmu – szczyty przyspieszenia, zatrzymania awaryjne i stany nieustalone podczas cięcia – bez przekraczania bezpiecznego obszaru pracy tranzystora.

P3: Jakie kody alarmów serwomechanizmu konkretnie wskazują na awarię płyty zasilania w porównaniu z usterką karty sterującej?

Awarie płytki zasilającej zazwyczaj powodują: alarmy tranzystorów IGBT (przetężenie, zwarcie), błędy napędu bramki (gdzie tranzystor nie przełącza się prawidłowo z powodu braku sygnału sterującego) lub anomalie sprzężenia zwrotnego prądu. Błędy karty sterującej powodują alarmy komunikacji FSSB (alarm SV 8 lub 9) lub błędy sterowania prędkością/prądem. Gdy obie osie ulegną jednoczesnej awarii i zostanie wyświetlony alarm związany z zasilaniem, a tranzystory zostaną sprawdzone w dobrym stanie, głównym podejrzanym jest płyta zasilania A16B-2203-0675.

P4: Czy wymiana A16B-2203-0675 wymaga ponownego wprowadzenia parametrów serwa?

Nie. Parametry serwa znajdują się w głównej pamięci parametrów systemu CNC, a nie na płytkach drukowanych modułu serwa. Po zamontowaniu zamiennej płyty zasilającej i ponownym złożeniu modułu, system CNC pobiera parametry serwomechanizmu podczas inicjalizacji po włączeniu zasilania. Przed powrotem do produkcji sprawdź poprawną reakcję serwomechanizmu na obu kanałach osi.

P5: Jakie środki ostrożności obowiązują przed uzyskaniem dostępu do A16B-2203-0675 wewnątrz modułu serwa?

Wyłącz i zablokuj zasilanie sieciowe. Poczekaj czas rozładowania określony w instrukcji konserwacji serwowzmacniacza FANUC Alpha — zazwyczaj minimum 5 minut. Za pomocą skalibrowanego woltomierza sprawdzić, czy napięcie szyny DC jest niższe niż 30 V DC. Magistrala SVM2-160/160i DC działa przy napięciu około 280 V DC z wejścia 200 V AC. Uchwyt A16B-2203-0675 z antystatyczną opaską na nadgarstek na powierzchni odpornej na ESD.
