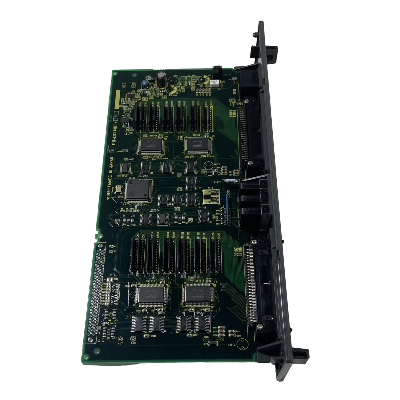

Użyte płyty FANUC A16B-2203-0695 A16B22030695 A16B-22O3-O695

A16B-2203-0695 | Płytka okablowania serwomechanizmu dwuosiowego FANUC αis 20/20 — A06B-6114 i A06B-6117 / FSSB / 200–230 V AC / złącze międzysystemowe sterowania mocą

Dwuosiowy 20/20 — każdy kanał przy 20 A

Oznaczenie 20/20 identyfikuje obie osie, które obsługuje ta płytka okablowania:

• Oś 1:Szczytowa moc wyjściowa serwa 20A
• Oś 2:Szczytowa moc wyjściowa serwa 20A

Ta symetryczna konfiguracja 20/20 jest przeznaczona dla obrabiarek, w których obie sterowane osie mają podobne wymagania dotyczące momentu obrotowego — standardowa konfiguracja 2-osiowa, taka jak osie X i Z centrum tokarskiego, lub osie X i Y kompaktowego centrum obróbczego, gdzie obie osie wykorzystują ten sam silnik αi.

Wartość znamionowa 20 A na kanał obejmuje serwomotory FANUC serii αi w klasie 20 A — zazwyczaj silniki w klasach wydajności od αiS 4/4000 do αiS 8/3000, odpowiednie do zastosowań w osiach o średniej bezwładności przy średnich i wysokich prędkościach posuwu.

Kluczowe dane techniczne

Połączenie zasilania/sterowania — co właściwie robi ta płyta

„Połączenie zasilania/sterowania” to potwierdzona rola A16B-2203-0695 w jego module głównym. Oznacza to, że płyta spełnia dwie równoległe funkcje:

Ścieżka zasilania:Kieruje zasilanie szyny DC i prądy wyjściowe silnika trójfazowego dla obu osi. Wysokoprądowe miedziane przewodniki płytki okablowania przenoszą pełne 20 A na kanał pomiędzy połączeniem szyny DC, stopniem wyjściowym IGBT i złączem kabla silnika.

Ścieżka sterowania:Zapewnia połączenia elektryczne typu płytka-płytka między elektroniką sterującą modułu głównego a sprzętem stopnia mocy — sygnały sterujące bramki z trasy PCB sterującej przez płytkę okablowania do urządzeń IGBT; Sygnał zwrotny czujnika prądu łączy płytkę okablowania z powrotem do płytki sterującej.

Scenariusze zastosowań

Usterka płytki modułu dwuosiowego 20/20:Dwuosiowy moduł serwo FANUC αis powoduje awarie wpływające jednocześnie na obie osie 20 A — co jest zgodne z awarią wspólnej płytki okablowania, a nie błędami płytki sterującej poszczególnych osi. Wymieniono A16B-2203-0695, przywracając tory zasilania i sterowania dla obu kanałów.

Oszczędzanie modułów międzypokoleniowych:Warsztat serwisowy CNC posiada jedną płytkę okablowania A16B-2203-0695, która obsługuje zarówno moduły dwuosiowe z ramą A06B-6114, jak i A06B-6117 w swojej flocie serwisowej.

Często zadawane pytania

P1: Czy A16B-2203-0695 to kompletny moduł dwuosiowy, czy tylko wewnętrzna płytka okablowania?

A16B-2203-0695 to wewnętrzna płytka okablowania wewnątrz dwuosiowego modułu hosta. Kompletny moduł wzmacniacza serwa — zamawiany jako A06B-6114-Hxxx lub A06B-6117-Hxxx — zawiera również płytkę sterującą PCB i urządzenia zasilające IGBT. A16B-2203-0695 to element zamienny na poziomie płytki, a nie kompletny moduł.

P2: Specyfikacja mówi „metoda wymiany: zamiana na pełny wzmacniacz” — czy to oznacza, że ​​wymiana płyty nie jest typowa?

„Zamieniono na pełny wzmacniacz” oznacza, że ​​standardowe podejście serwisowe polega na wymianie całego modułu wzmacniacza hosta, a nie na izolowaniu go od płytki okablowania. Wymiana na poziomie płytki A16B-2203-0695 wymaga specjalistycznego dostępu do wnętrza modułu — a nie standardowej operacji w terenie. W przypadku większości witryn całkowita wymiana modułów jest szybsza. Dla warsztatów naprawczych mających dostęp do wewnętrznych elementów napędów FANUC, płytka A16B-2203-0695 stanowi opłacalną alternatywę.

P3: Czy A16B-2203-0695 wpływa na parametry serwomechanizmu po wymianie?

Nie. Parametry serwo dla obu osi znajdują się w głównej pamięci parametrów CNC, a nie na płytce okablowania. Po zamontowaniu zamiennika i przywróceniu modułu do pracy, CNC wykorzystuje istniejące parametry osi poprzez łącze światłowodowe FSSB.

P4: Jakie modele silników αi są kompatybilne z kanałami 20A tego modułu?

Wartość znamionowa 20 A na kanał jest dostosowana do serwomotorów FANUC serii αi w klasie 20A — αiS 4/4000, αiS 8/3000 i porównywalnych mocy znamionowych silników serwo αi. Silniki o wyższych wartościach znamionowych (40 A, 80 A) wymagają konfiguracji modułów o wyższym prądzie i płytek okablowania.

P5: Co oznacza „wspólna ścieżka wymuszonego powietrza” dla chłodzenia tego modułu?

Moduł dwuosiowy wykorzystuje wspólny kanał chłodzenia wymuszonym obiegiem powietrza dla obu stopni mocy osi. Pojedynczy wentylator przepuszcza powietrze przez moduł i jednocześnie chłodzi zarówno wysokoprądowe elementy płytki przyłączeniowej A16B-2203-0695, jak i płytkę sterującą. Jeśli wentylator chłodzący modułu ulegnie awarii, obie osie są w równym stopniu narażone na przeciążenie termiczne — awaria wentylatora jest zatem krytycznym elementem konserwacji modułów dwuosiowych korzystających ze wspólnego chłodzenia.
