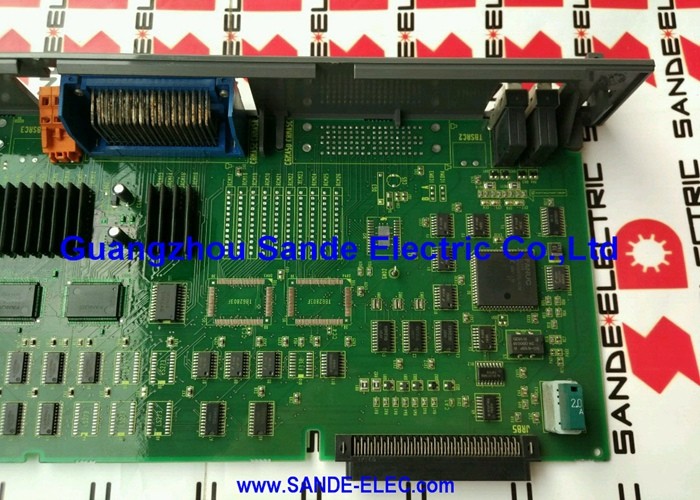

Użyte płyty FANUC A16B-2203-0698 A16B22030698 A16B-22O3-O698

A16B-2203-0698 | Płytka okablowania FANUC αi SVM3-20/20/20i — A06B-6114-H303 / trójosiowa 20A / FSSB / 200–240VAC

SVM3 — trzy osie serwo w jednym module

FANUC αi SVM3-20/20/20i (A06B-6114-H303) to trójosiowy wariant rodziny serwowzmacniaczy αi. Tam, gdzie SVM1 napędza jedną oś, a SVM2 dwie, SVM3 steruje trzema osiami serwo z jednego modułu o szerokości 60 mm.

Trzy osie na powierzchni 60 mm to znaczące osiągnięcie w zakresie gęstości. SVM3-20/20/20i osiąga to dzięki:

• Trzy niezależne moduły tranzystorowe 20A (po jednym na oś)
• Wspólna szyna DC z systemu PSM
• Pojedyncze połączenie światłowodowe FSSB z CNC obsługujące wszystkie trzy osie poprzez połączenie łańcuchowe
• Wewnętrzny wentylator chłodzący i radiator obsługują łączne obciążenie termiczne

Płytka okablowania A16B-2203-0698 stanowi fizyczny szkielet tego zespołu — zawiera wszystkie trzy złącza wyjściowe silnika, wspólne połączenia szyny DC, złącza sprzężenia zwrotnego enkodera dla wszystkich trzech osi oraz interfejs płytka-płytka do karty sterującej.

Kluczowe dane techniczne

Wewnętrzna architektura PCB A06B-6114-H303

Strona produktu KFAS LLC dla A06B-6114-H303 zawiera listę wszystkich wewnętrznych komponentów płyty:

• A16B-2203-0698— Płytka okablowania (ten produkt)
• A20B-2100-0742— Płytka sterująca
• A20B-2101-0042— Dodatkowa płytka sterująca
• A90L-0001-0510— Element zabezpieczenia/napędu bramy
• A90L-0001-0385— Element zabezpieczenia/napędu bramy

Na płytce okablowania A16B-2203-0698 znajdują się wszystkie złącza zewnętrzne — to tam kończy się okablowanie obiektowe. Płytki sterujące znajdują się za nim, połączone płytką z płytką.

Scenariusze zastosowań

Usterka płytki okablowania SVM3:Moduł FANUC αi SVM3-20/20/20i (A06B-6114-H303) powoduje jednoczesne wystąpienie błędów we wszystkich trzech kanałach serwa. Karty kontrolne testują prawidłowo. Wewnętrzne połączenia płytki okablowania A16B-2203-0698 są identyfikowane jako usterka. Wymiana płytki (zwykle poprzez wymianę całego modułu) przywraca wszystkie trzy osie serwomechanizmu.

Konfiguracja małej maszyny z trzema osiami:Kompaktowe centrum obróbcze CNC wykorzystuje jeden moduł SVM3-20/20/20i do sterowania trzema osiami (X, Y, Z) z jednego modułu — oszczędzając miejsce w szafie napędowej w porównaniu z trzema oddzielnymi jednostkami SVM1.

Często zadawane pytania

P1: Jaka jest różnica między A16B-2203-0698 (SVM3-20/20/20i) a A16B-2203-0680 (SVM3-20/20/40i)?

• A16B-2203-0698: Płytka okablowania dla SVM3-20/20/20i (A06B-6114-H303)
• A16B-2203-0680: Płytka okablowania dla SVM3-20/20/40i (A06B-6114-H304)

Konfiguracja 20/20/40 ma jedną oś 40 A zamiast trzech osi 20 A – co wymaga innej płytki okablowania, aby pomieścić sprzęt wyjściowy o wyższym prądzie na trzeciej osi.

P2: Jakie silniki zazwyczaj napędza SVM3-20/20/20i?

Moduł ten „normalnie steruje silnikami Fanuc i Servo modeli 4i/3000, 4i/4000”. Są to kompaktowe serwomotory αi o prądach znamionowych w zakresie ciągłego obciążenia 6,5 ​​A na oś. SVM3-20/20/20i jest zwykle spotykany w kompaktowych maszynach CNC — małych centrach obróbczych, tokarkach, elektrodrążarkach drutowych i szlifierkach wieloosiowych — gdzie trzy małe i średnie serwomotory pracują z jednego modułu.

P3: Czy wymiana A16B-2203-0698 wymaga zmiany parametrów serwa?

Nie. Parametry serwo dla wszystkich trzech osi znajdują się w głównej pamięci parametrów CNC. Po wymianie modułu lub naprawie płytki CNC ponownie nawiązuje komunikację FSSB z modułem i stosuje istniejący zestaw parametrów trójosiowych. Po wymianie przed powrotem do pełnej produkcji przeprowadź testy przy niskiej prędkości na wszystkich trzech osiach.

P4: Co się stanie, jeśli wentylator chłodzący wewnątrz SVM3-20/20/20i ulegnie awarii?

Moduł zawiera wewnętrzny wentylator chłodzący. Wszystkie trzy osie 20 A korzystają z tej jednej ścieżki chłodzenia. Jeśli wentylator ulegnie awarii, obciążenie cieplne ze wszystkich trzech osi kumuluje się bez rozpraszania. Zabezpieczenie termiczne modułu wyłączy przemiennik, generując alarmy termiczne, zanim osiągnięta zostanie temperatura krytyczna. Firma CNC Electronics zauważa, że ​​wentylator jest dostępny jako osobna część serwisowa. Wymiana wentylatora jest właściwą reakcją na alarm chłodzenia w tym module, przed rozważeniem usterki na poziomie płyty głównej.
